"4" – 31.07.35 г. спущена на воду, 17.08.35 г. вступила в строй.
31 июля 1944 г. потоплена авиацией союзников в Готенгафене. "5" – 14.08.35 г. спущена на воду, 1.09.35 г. вступила в строй. 19 марта 1943 г. затонула в результате столкновения с германским надводным кораблем на подходах к Пиллау. Погиб 21 человек.
"б" – 21.08.35г. спущена наводу, 7.09.35г. вступила встрой. 7 июля 1944 г. выведена из строя авиацией союзников в Готенгафене.
Подводные минные заградители
В отношении использования подводных минных заградителей у командования германских ВМС не было однозначных взглядов. С одной стороны, оно отлично представляло себе эффективность минного оружия; с другой стороны, постройка каждого подводного минного заградителя могла производиться только за счет полноценной торпедной подводной лодки, а именно последние определяли успешность борьбы на коммуникациях противника. Принятие на вооружение мин, выставленных из штатных торпедных аппаратов, сделало еще менее актуальным вопрос о подводных минных заградителях

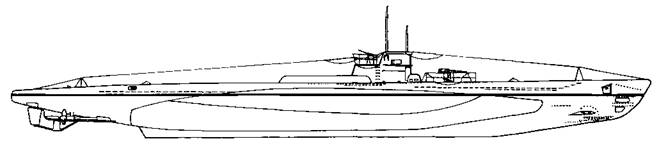

Подводная лодка VHD серии
Подводная лодка XX серии
Подводные минные заградители ХВ серии.
Подлодки этой серии, в отличие от VII D серии, существовали только в качестве подводных минных заградителей и, таким образом, являлись единственным в германском флоте специальным проектом кораблей этого подкласса. Все 8 подлодок этой серии построены в Киле фирмой "Германия-Верфт”.
"116” – 3.05.41 г. спущена на воду, 26.07.41 г. вступила в строй. 15 октября 1942 г. затонула по неизвестным причинам в Северной Атлантике. Погибло 55 человек.
"117" – 26.07.41 г. спущена на воду, 25.10.41 г. вступила в строй. Принимала участие в четырех минных постановках, выставив 264 мины. 7 августа 1943 г. потоплена глубинными бомбами американских самолетов эскортного авианосца "Кард" к западу от Азорских островов. Погибло 62 человека.
"118" – 23.09.41 г. спущена на воду, 6.12.41 г. вступила встрой. 1 февраля 1943 г. выставила 60 мин на подходах к Гибралтарскому проливу. 24 июня 1943 г. потоплена американскими самолетами эскортного авианосца "Боуг” западнее Азорских островов. Погабло 43 человека.
"119" – 6.01.42 г. спущена наводу, 2.04.42 г. вступила в строй. 24 июня 1943 г. повреждена глубинными бомбами британского шлюпа "Старлинг”, всплыла и была потоплена таранным ударом северо-западнее м. Финнстерре (Испания). Погибло 57 человек.
"219" – 6.10.42 г. спущена наводу, 12.12.42 г. вступила в строй. В феврале 1944 г. выставила минное заграждение из 12 мин типа "SMA" на подходах к Кейптауну. В мае 1945 г. ушла в Японию и вошла в состав японского флота под обозначением "1-505". В августе 1945 г. капитулировала в Джакарте.
"220" – 16.01.43 г. спущена на воду, 27-03.43 г. вступила в строй. 5 июня 1943 г. выставила 66 мин типа "SMA" на подходах к Сент-Джонсу (о. Ньюфаундленд). 28 октября 1943 г. потоплена самолетами эскортного авианосца "Блок Айленд" в Северной Атлантике. Погибло 53 человека.
"223” – 8.05.43 г. спущена на воду, 22.09.43 г. вступила в строй. 5 июля 1944 г. потоплена глубинными бомбами и артиллерией американских эскортных миноносцев "Томас" и "Бейкер" на подходах к Галифаксу. Погибло 32 человека.
"234" – 23.12.43 г. спущена на воду, 2.03.44 г. вступила в строй. В мае 1945 г. капитулировала в Портсмуте, США.
| Таблица 3.5 Основные элементы подводных минных заградителей | ||
|---|---|---|
| Элементы/серии подлодки | ХВ | VII D |
| 1 | 2 | 3 |
| 1. Водоизмещение, т: | ||
| — нормальное надводное | 1763 | 965 |
| — нормальное подводное | 2177 | 1080 |
| — полное подводное | 2710 | 1285 |
| 2. Размеры, м: | ||
| — длина наибольшая | 89,8 | 76,9 |
| — длина прочного корпуса | 70,9 | 59,8 |
| — ширина наибольшая | 9,2 | 6,38 |
| — диаметр прочного корпуса | 4,75 | 4,7 |
| 3. Главные механизмы: | ||
| — тип установки | дизель-электрическая | |
| — число дизелей | 2 | 2 |
| — суммарная мощность, л. с. | 4200 позже 4800 | 2800 позже 3200 |
| — число электродвигателей | 2 | 2 |
| — суммарная мощность, л. с. | 1100 | 750 |
| —
| 2 | 2 |
| — запас топлива (полный), т | 130,6 (338) | 115,3(155,2) |
| 4. Скорость хода, узлы: | ||
| — надводная | 17 | 16,7 |
| — подводная | 7 | 7,3 |
| 5. Дальность плавания, миль: | ||
| — надводная скорость 16 узлов | 6750 | 5050 |
| — надводная скорость 10 узлов | 18 450 | 11 200 |
| — подводная скорость 4 узла | 93 | 69 |
| — подводная скорость 2 узла | 188 | 127 |
| 6. Глубина погружения, м: | ||
| — рабочая | 100 | 100 |
| — предельная | 200 | 200 |
| 7. Время погружения, сек. | 9 | • |
| 8. Вооружение, число: | ||
| — 533-мм носовых ТТ | – | 4 |
| — 533-мм кормовых ТТ | 2 | 1 |
| — 533-мм торпед | 15 | 12 |
| — мин вместо торпед | — | 26"ТМА"или 39 "ТМВ" |
| — мин в вертикальных шахтах | 66 "SMA" | 16 "SMA” |
| — 105/45 АУ | 1 | — |
| — 105-мм выстрелов | 200 | — |
| — 88/65 АУ | — | 1 |
| — 88-мм выстрелов | — | 220 |
| — 37/80 зен.АУ | 1 | — |
| — 37-мм выстрелов | 2500 | — |
| — 20/65 зен7АУ | 1 | 1 |
| — 20-мм выстрелов | 1500 | 1500 |
Подводные минные заградители VIID серии.
Строились на базе подлодок VII серии. Всего построено б единиц, все фирмой "Германия-Верфт" в Киле.
"213" – 24.07.41 г. спущена на воду, 30.08.41 г. вступила в строй. 31 июля 1942 г. потоплена глубинными бомбами британских шлюпов "Эрн", "Рочестер" и "Сэндуич" к востоку от Азорских островов. Погибло 50 человек.
"214" – 12.09.41 г. спущена на воду, 1.11.41 г. вступила в строй. Выполнила пять минных постановок, выставив 76 мин. 26 июля 1944 г. потоплена глубинными бомбами британского фрегата "Кук" на подходах к Портленду, пролив Ла-Манш. Погибло 48 человек.
"215" – 9.10.41 г. спущена на воду, 22.11.41 г. вступила в строй. 14 апреля 1942 г. выставила 15 мин типа "SMA" на подходах к Сент-Джонсу (о. Ньюфаундленд). 3 июля 1942 г. потоплена глубинными бомбами вооруженной яхты на подходах к Бостону (США). Погибло 48 человек.
”216" – 23.10.41 г. спущена на воду, 5.12.41 г. вступила в строй. 20 октября 1942 г. потоплена глубинными бомбами британского самолета юго-западнее Ирландии. Погибло 45 человек. "217”- 15.11.41 г. спущена на воду, 31.01.42 г. вступила в строй. В середине 1943 г. выполнила две минные постановки, выставив 81 мину. 5 июня 1943 г. потоплена глубинными бомбами американских самолетов эскортного авианосца "Боуг" юго- западнее Азорских островов. Погибло 50 человек.
"218" – 5.12.41 г. спущена на воду, 24.01.42 г. вступила в строй. Выполнила пять минных постановок, выставив 74 мины. В мае 1945 г. капитулировала в Бергене.
| 1 | 2 | 3 |
| 9. Автономность, суток | 40 | 30 |
| 10. Экипаж, человек | 52 | 44 |
| 11. Год вступления в строй | 1941—44 | 1941—42 |
| 12. Всего-было в строю, ед. | 8 | 6 |
