Боевые корабли Германии 1939 – 1945

Платонов А. В.

13. Дополнительные данные:

– в 1942-43 гг. все находившиеся в строю подводные минные заградители получили новое артиллерийское вооружение, которое стало состоять из 37-мм зенитного автомата с боекомплектом 2500 на подлодках X В серии и 1195 на подлодках VIID серии, а также двух спаренных 20-мм зенитных автоматов с боекомплектом 8000 и 4380 выстрелов на подлодках проекта X В и VII D серии соответственно;

– на подлодках X В серии имелось четыре группы бортовых минных шахт по шесть в каждой, емкость каждой шахты – две мины типа "SMA", а также имелась одна группа носовых шахт, состоящая из шести шахт, вмещающих по три мины типа "SMA" каждая;

– на подлодках VII D серии имелось пять носовых минных шахт вместимостью по три мины типа "SMA" каждая.

Транспортные подводные лодки

Практически все основные воюющие страны в ходе второй мировой войны привлекали свои подводные лодки для транспортных целей. Однако почти всегда это было связано со снабжением или эвакуацией отдельных блокированных с суши гарнизонов, а также – с высадкой разведывательно- диверсионных групп. В отличие

от других стран, Германия использовала подводные лодки для экономических связей с другими государствами, например, Японией, и для увеличения автономности боевых подлодок. Последнее было связано с тем, что, израсходовав торпеды, лодки возвращались в базу не исчерпав всю автономность. Кроме этого, уже в 1942 г. союзники сосредоточили достаточно мощные противолодочные силы на подходах к базам германских подводных лодок, и их выход, а также возвращение стали наиболее опасной частью боевых походов. Таким образом, снабжение подлодок всем необходимым в море позволяло не подвергать их лишний раз опасности на подходах к собственным базам. Транспортные подлодки также позволили увеличить радиус действия средних подводных лодок и концентрированно применять их в удаленных районах океана, например, у восточного побережья Америки. Сначала в качестве лодок снабжения использовались серийные боевые подлодки, но в 1941 г. вступили в строй первые подлодки-танкеры XIV серии, а затем лодки-торпедовозы VII F серии. Вторые дальнейшего развития не получили, а вот подводные танкеры показали себя с наилучшей стороны, и в 1943 г. в Бремене фирмой "Дешимаг" началась постройка новых подлодок "U- 1601"-"U-1615", "U-1701"-"U-1715” XX серии. Эти корабли не имели минно-торпедного вооружения, но могли принять 800 т жидких и 50 т твердых грузов внутрь прочного корпуса. Из-за больших размеров новых подлодок понадобились значительные подготовительные работы на верфях. Уже в 1944 г. их строительство приостановили, а затем и вообще отменили из-за начала реализации постройки подлодок XXI серии. Основные элементы транспортных подводных лодок приведены в табл. 3.6

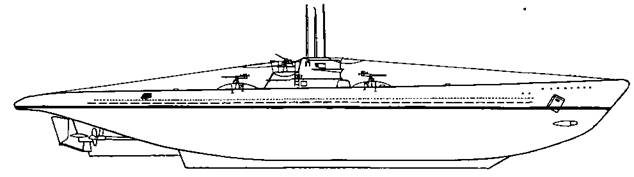

Подводная лодка XIV серии

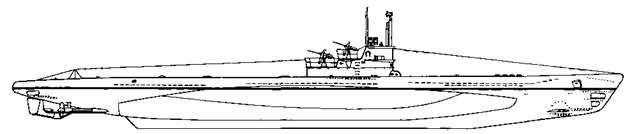

Подводная лодка VH F серии

Транспортная подводная лодка XIV серии

Подводная лодка-танкер специальной постройки. С начала своей боевой деятельности и до конца мая 1943 г. эти корабли снабдили топливом только в районе Азорских островов около 400 подлодок, потеряв при этом один танкер. Например, "U-459" за один шестой боевой выход заправила более 20 подлодок. Всего было построено 10 единиц этой серии. Из них "U-459"-"U- 464", "U-487"-"U-490" построены фирмой "Дейчле- Верке" в Киле, заказы этой фирме "U-491"-"U-493" были аннулированы. Также были аннулированы заказы на строительство "U-494"-"U-500" и "U-2201”-"U- 2204" фирмой "Германия-Верфт" в Киле.

"459” – 13.09.41 г. спущена на воду, 15.11.41 г. вступила в строй. 24 июля 1943 г. обнаружена в надводном положении и тяжело повреждена британским самолетом в Бискайском заливе севернее м. Ортегаль (Испания). Покинута личным составом, погибло 19 человек.

”460”-13.09.41 г. спущена на воду, 24.12.41г. вступила в строй. 4 октября 1943 г. потоплена глубинными бомбами американских самолетов эскортного авианосца "Кард" к северу от Азорских островов. Погибло 62 человека.

"461" – 8.11.41 г. спущена на воду, 30.01.42 г. вступила в строй. 30 июля 1943 г. обнаружена в надводном положении и потоплена австралийским самолетом севернее м. Ортегаль, Бискайский залив. Погибло 55 человек.

“462" – 29.11.41 г. спущена на воду, 5.03.42 г. вступила в строй. 30 июля 1943 г. обнаружена в надводном положении и потоплена британским самолетом северо-западнее м. Ортегаль, Бискайский залив. Погиб 1 человек.

"463” – 20.12.41 г. спущена на воду, 2.04.42 г. вступила в строй. 15 мая 1943 г. потоплена глубинными бомбами британского самолета западнее м. Ортегаль, Бискайский залив. Погибло 56 человек.

"464" – 20.12.41 г. спущена на воду, 30.04.42 г. вступила в строй. 20 августа 1942 г. обнаружена в надводном положении и потоплена американским самолетом на подходах к Фарерским островам. Погибло 2 человека.

"487" – 24.10.42 г. спущена на воду, 21.12.42 г. вступила в строй. 13 июля 1943 г. потоплена глубинными бомбами американскими самолетами эскортного авианосца "Кор” в Центральной Атлантике. Погиб 31 человек.

"488" – 29.10.42 г. спущена на воду, 1.02.43 г. вступила в строй.

26 апреля 1944 г. потоплена глубинными бомбами американских эскортных миноносцев в центральной части Атлантического океана. Погибло 64 человека.

"489"-19.12.42 г. спущена на воду, 8.03.43 г. вступила в строй.

4 августа 1943 г. потоплена глубинными бомбами канадского самолета к юго-востоку от о. Исландия. Погиб 1 человек.

"490" – 19.12.42 г. спущена на воду, 27.03.43 г. вступила в строй. 11 нюня 1944 г. потоплена глубинными бомбами американских самолетов эскортного авианосца "Кроутан" и эскортных миноносцев "Фрост", "Инч" и "Хьюз" северо-западнее Азорских островов.

Таблица 3.6 Основные элементы транспортных подводных лодок

Элементы/серия подлодки	VIIF	XIV	XX
1. Водоизмещение, т:
— нормальное надводное	1084	1688	2708
— нормальное подводное	1181	1932	2962
— полное подводное	1345	2300	3425
2. Размеры, м:
— длина наибольшая	77,63	67,1	77,1
— длина прочного корпуса	60,4	48,51	58,1
— ширина наибольшая	7,3	9,35	9,15
— длина прочного корпуса	4,7	4,9	5,1
3. Главные механизмы:
— тип установки	дизель-электрическая
— число дизелей	2	2	2
— суммарная мощность, л. с.	3200	3200	3200
— число электродвигателей	2	2	2
— суммарная мощность, л. с.	750	750	750
— число винтов	2	2	2
— запас топлива (полный)	• (198)	• (203)	• (471)
4. Скорость хода, узлы:
— надводная	17,6	14,9	12.7
— подводная	7.9	6,2	5,8
5. Дальность плавания, миль:
— надводная скорость 10 узлов	14 700	12 350	18 900
— подводная скорость 4 узла	75	55	49
— подводная скорость 2 узла	130	120	110
6. Глубина погружения, м:
— рабочая	100	100	•
— предельная	200	200	•
7. Время погружения, сек.	свыше 40	•	•
8. Вооружение, число:
— 533-мм носовых ТТ	4	—	–
. — 533-мм кормовых ТТ	1	—	–
— 533-мм торпед	14	—	–
— 37/80 зен.АУ	1	1	1
— 37-мм выстрелов	1195	2500	2500
— 20/65 зен. АУ	1x2	1x2	2x2
— 20-мм выстрелов	4380	8000	8000
9. Автономность, суток	35	ок. 75	•
10. Экипаж, чел.	46	53	58
11. Год вступления в строй	1943	1941—43	—
12. Всего было в строю, ед.	4	10	—

13. Дополнительные данные:

– подводные лодки-торпедовозы VIIF серии могли брать сверх боекомплекта еще 21 торпеду в специальный отсек прочного корпуса и 5 торпед в специальный контейнер позади рубки;

– подводные лодки-танкеры XIV серии могли брать дополнительно 432 т дизельного топлива;

– заказ на постройку подводных транспортов XX серии был выдан фирме "Германия-Верт" в 1934 г. и всего планировалось построить для осуществления экономических связей с Японией 30 кораблей этого проекта;

– подлодки XX серии должны были брать в цистерны 800 т жидких грузов и 50 т сухих в прочный корпус или до 600 т сухих грузов в специальный восьмой отсек.

Транспортная подводная лодка VIIF серии.

Подводная лодка-торпедовоз. Для передачи торпед в море имела в носовой части деррик-кран, разборка и сборка которого занимала много времени, да и сам процесс перегрузки торпед был довольно трудоемок. Так передача двух торпед натренированным расчетом занимала около одного часа, в течение которого обе подлодки практически лишались возможности погружаться. Всего корабли этой серии совершили примерно 15 выходов, в результате которых была показана их малая эффективность, особенно на фоне увеличивающейся мощи противолодочных сил союзников. Подводные лодки VII F серии строились фирмой "Германия-Верфт” в Киле.

"1059" – 12.03.43 г. спущена на воду, 1.05.43 г. вступила в строй. 19 марта 1944 г. потоплена самолетами американского эскортного авианосца "Блок Айленд" к западу от островов Зеленого Мыса. Погибло 47 человек.

"1060” – 8.04.43 г. спущена на воду, 15.05.43 г. вступила в строй.

27 октября 1944 г. потоплена глубинными бомбами британских самолетов авианосца "Имплэйкебл" северо-западнее Намуса (Норвегия). Погибло 12человек.

"1061" – 22.04.43 г. спущена на воду, 25.08.43 г. вступила в строй.
