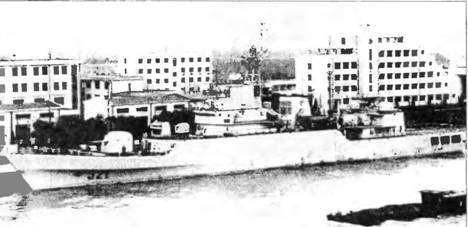

Тип Jiangwei II - 6 единиц + 2 в постройке
№ Завод-строитель Закладка Спуск на воду Вступление в строй
521 (б. 597) Верфь «Hudong», Шанхай 01.10.96 10.08.97 01.11.98
522 То же 01.12.96 08.08.97 01.02.99
523 То же 01.06.97 10.08.98 01.10.99
524 То же 01.12.97 01.03.99 01.11.99
564 Верфь «Huangpu», Шанхай 01.12.97 01.04.99 01.12.99
565
То же 01.12.99 01.02.01 01 12.01
Верфь «Huangpu», Шанхай 01.03.00 01.03.01 01.01.02
Водоизмещение, т:
стандартное… 1810
полное… 2 250
Главные размерения, м:
длина наибольшая… 111,7
ширина наибольшая…12,1
осадка при полном водоизмещении…4,8
Главная энергетическая установка:
тип… дизельная
количество х тип ДД -
– суммарная мощность, л.с…2 х 18Е 390 - 24 ООО
количество гребных винтов…2
Скорость хода наибольшая, уз…27
Дальность плавания ходом 18 узг мили…4 ООО
Экипаж, чел…170
Вооружение:
Комплекс противокорабельных ракет.
тип комплекса. YJ-1 или YJ-2
количество ПУ х направляющих (тип ПУ)…2 х 3 (ТПК)
боекомплект… 6 ПКР С-801 или С-802
РЛС УО… 347G (для ЗРК и 100-мм АУ)
Зенитный ракетный комплекс:
тип комплекса…HQ-7 («Crotale»)
количество ПУ ч направляющих (тип ПУ)…1x8 (ТПК)
боекомплект…8 ЗУР
РЛС УО…CSA-N-4 «Castor II»
Артиллерийские комплексы:
количество АУ х стволов…1x2 - 100/56
количество АУ х стволов (тип АУ)… 4 х 2 - 37/63 (тип 76А)
РЛС УО…EFR-1
Противолодочное:
количество РБУ х стволов (тип РБУ) 2 5 252-мм (РБУ-12П0)
боекомплект… 40 РГЬ-12
Авиационное:
количество х тип вертолетов… 1 х «Harbin» Z-9A
оборудование ВПП… светотехническое
тип ангара… палубный
Радиоэлектронное:
РЛС обнаружения ВЦ и НЦ… «Knife Rest»
РЛС сопровождения МЦ
и УО ПКР 100-мм АУ… тип 347G
РЛС навигационная. тип 36U
средства РТР… RWD 8
активные средства РЭП…NJ81-3
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм).
тип 945 (2› 26-60-мм)
ГАС с антенной в бульбовом обтекателе… S-07 Н
Являются развитием фрегатов типа Jiangwei I. Благодаря внедрению более совершенных средств РТВ и ЗРК французского производства на них удалось обеспечить более благоприятные условия для эксплуатации и боевого использования противокорабельного вооружения, улучшить условия обитаемости и повысить автономность. Кроме этого, была установлена новая автоматическая 100-мм АУ китайского производства, созданная на основе французской технологии. Данные корабли считаются наиболее совершенными фрегатами китайского флота. Мореходность по использованию оружия до шести баллов.
Тип Jiangwei I (пр. 053 H2G) - 4 единицы
ФРЕГАТ HUAINAN
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Anqing 539
Huainan 540 То же 01.01.91 01.10.91 01 07.92
Huaibei 541 То же 01.07.92 01.03.93 01.08 93
Tongling 542 То же 01.12.92 01.09.93 01 04 94
Водоизмещение, т:
стандартное… 1810
полное… 2 250
Главные размерения, м:
длина наибольшая…. 111,7
ширина наибольшая… 12,1
осадка при полном водоизмещении…4,8
Главная энергетическая установка:
тип…дизельная
количество х тип ДЛ,-
– суммарная мощность, л.с. 2 х 12Е 390-14 400
количество гребных винтов…2
Скорость хода наибольшая, уз…25
Дальность плавания ходом 18 уз? мили 4 000
Экипаж, чел…170
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса… YJ 1 или YJ 2
количество ПУ х направляющих (тип ПУ)…2x3 (ТПК)
боекомплект… 6 ПКР С-801 или С-802
Зенитный ракетный комплекс:
тип комплекса… HQ-61
количество ПУ х направляющих… 1x6
боекомплект…6 ЗУР RF 61
РЛС УО…«Fog Lamp»
Артиллерийские комплексы:
количество АУ стволов… I ‹2- 100/56
количество АУ х стволов (тип АУ)…4x2 - 37/63 (тип 76А)
РЛС УО…тип 343 («Rice Lamp»)
Противолодочное:
количество РБУ х стволов (тип РБУ)… 2 х 5-252-мм (РБУ-1200)
боекомплект…40 РГБ-12
Авиационное:
количество х тип вертолетов… 1 х «Harbin» Z-9A
оборудование ВПП… светотехническое
тип ангара… палубный
Радиоэлектронное:
РЛС обнаружения ВЦ и НЦ… «Knife Rest» РЛС сопровождения МЦ
и УО ПКР 100-мм АУ… «Якорь-М», «Sun Visor» (с «Wasp Head В»)
или «Decca» тип 12990
РЛС навигационная…тип 360
средства РТР… RWD 8
активные средства РЭП… NJ81-3
пассивные средства РЭП
(количество ПУ х направляющих)… SRBOC Мк 36 (2 х 6- 130-чм),
тип 945 (2› 26 60-мм)
ГАС с антенной в бульбовом обтекателе… S-07 Н
Корабли данного типа являются развитием фрегата Siping (Jianghu II) Благодаря увеличенным размерам корпуса на них удалось разместить ЗРК, шесть ПУ ПКРК нового поколения и вертолет. Кроме того, был изменен состав РТВ, и АУ старого образца заменили на установки закрытого типа с гидроэлектроприводами наведения. Вместе с тем, специалисты отмечают неудовлетворительные характеристики ЗРК, необходимость его замены на более совершенный. Высказывается предположение, что ПУ ПКР могут использоваться для пуска ПЛУР типа CY-1, как это имеет место на эсминцах типа Luda III (см. в ч. 2 справочника «ЭМ типа Luda III»). Корпус гладко палубный, стальной, полностью сварной, с двойным дном по всей длине. Междудонное пространство используется в качестве топливных танков. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 16 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. Фрегат имеет хорошие мореходные качества. Оружие может быть использовано при волнении моря до пяти баллов, а артиллерия-до шести баллов. Все боевые посты и помещения соединены закрытым проходом. Отсеки ГЭУ, ходовая рубка, БИП и щиты 100-мм АУ защищены 8-мм броней. ДД, размещены в двух смежных отсеках, расположенных один за другим. Носовой ДД| работает на правую линию вала. Надстройки выполнены из стали. Фрегаты типа Jiangwei являются одними из самых совершенных кораблей данного класса в китайском флоте.
