боекомплект…8 ПКР RGM-84C или RGM-84G
СУ…SWG-1A
Зенитный ракетный комплекс:
тип комплекса…((Standard SM 1MR»
количество ПУ х направляющих (тип ПУ)…1 х 1 (Мк 22 мод. 0)
боекомплект…16 ЗУР RIM-66B
СУ…Мк 74 с РЛС SPG-51C
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…2 х I - 127/54 (Мк 42 мод. 9)
боекомплект…600 выстрелов
СУ…Мк 68 GFCS с РЛС SPG-53B
количество АУ х стволов (тип АУ)… 1 х 12 -20-мм («Meroka»)
РЛС сопровождения цели…RAN 12L
ОЭСУ…2 х VPS 2
Противолодочное-
тип комплекса…ASROC
количество
боекомплект… 16 ПЛУР
количество ТА х труб (тип ТА)…4 х 1 - 324-мм (Мк 32 мод. 5)
боекомплект…8 торпед Мк 46 мод. 5
количество ТА х труб (тип ТА)… 2 х 1 -484-мм (Мк 25)
СУ…Мк 114
Радиоэлектронное:
БИУС… «Tritan I» с системами Link 11, «Saturn» SATCOM
РЛС обнаружения ВЦ…SPS-52B
РЛС обнаружения НЦ…SPS-10
РЛС навигационная…«Pathfinder"
система целеуказания… WDS Мк 4/5
ПРН спутниковой навигационной системы TACAN…SRN 15
средства РТР…«Deneb» или Мк 1600
активные средства РЭП…«Canopus» или Мк 1900
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 мод. 2 (4 х 6 - 130-мм ПУ)
ГАС с антенной в бульбообразном обтекателе…SQS-56
ГАС с буксируемой антенной… SQS-35V

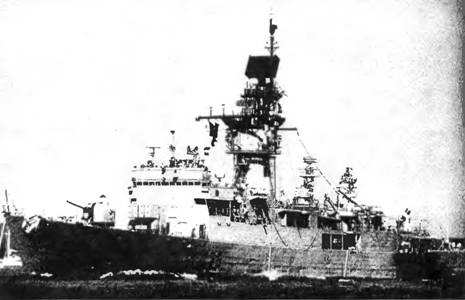

Проект этих кораблей был разработан на базе американского многоцелевого фрегата типа Knox. Работы над ним начались в соответствии с контрактом, заключенным между правительствами Испании и США 17 ноября 1964 г. Одновременно последовал заказ на все пять кораблей. Проектирование велось при активном участии американских специалистов. 31 марта 1931 г. США взяли на себя обязательства в рамках военной помощи предоставить системы оружия и РТС.
С точки зрения конструкции корпуса и состава большей части систем вооружения, Baleares практически полностью повторяет Knox. В отличие от базового проекта вместо ангара для хранения вертолета и ВПП он имеет ПУ ПКРК «Harpoon», ПУ ЗРК "Standard SM-1М», погреба для хранения ЗУР и соответствующую систему управления огнем. Корабль имеет 19 поперечных водонепроницаемых переборок, из которых 12 главные. Корпус и надстройка спроектированы по продольной системе набора. До главной палубы корпусные конструкции выполнены из стали HY-80, выше - из алюминиевого сплава. Обшивка бульбового обтекателя также выполнена из стали HY-80 и облицована изнутри вибродемпфирующим покрытием. Набор - в виде сетчатой конструкции. Чистота обработки поверхности обтекателя доведена до 125 мкм.
Производительность котлов 54 200 кг/ч перегретого пара. При одном действующем котле обеспечивается скорость хода 22 уз. Установлен малошумный 5-лопастной ВРШ диаметром 4,57 м правого вращения с шагом 4,6 м на относительном радиусе 0,7. Для снижения подводного шума ВРШ оборудован системой PRAIRIE, а корпус -MASKER. Эти системы обслуживаются двумя турбокомпрессорами с давлением 1,75 кг/см2.
Корабельная ЭЭС состоит из трех ТГ и одного ДГ мощностью по 750 кВт, напряжением 450 В, частотой 60 Гц. Две автономные дистил-ляционные установки имеют производительность по 45,5 тыс.л/сут. Противопожарная водяная система снабжена четырьмя насосами. Предусмотрены две автономные системы пожаротушения, обслуживающие КО и НВМО. Четыре независимые углекислотные системы пожаротушения
В период с 1985 по 1986 гг. все фрегаты данного типа в Ферроле (на верфи фирмы «Bazan») прошли модернизацию, связанную с установкой платформ для ЗАК «Meroka», монтажом систем Link II и БИУС «Tritan I». В 1991 г. была завершена очередная модернизация. В ходе ее были обеспечена возможность использования кораблей в составе группировки «Alfa», установлены ЗАК, заменены ГАС SQS-23 на более совершенные SQS-56 и смонтированы две пусковые установки системы SRBOC.
Тип Santa Maria (Oliver H. Perry) - 6 единиц
ФРЕГАТ NAVARRA
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Santa Maria F 81 Национальная верфь «Е. N. Bazan», Ферроль 23.05.82 24.11.84 12.10.86
Victoria (6. Navarra) F 82 То же 16.08.83 23.07.86 11 11 87
Numancia (б. Leon) F 83 То же 08.01.86 30.01.87 08 11.88
Reina Sofia (б. America) F 84 То же 12.12.87 19.07.89 18.10.90
Navarra F 85 То же 15 04 91 23.10.92 30.05 94
Canarias F 86 Го же 15.04.92 21.06.93 14.12.94
Водоизмещение, т:
стандартное…3610
полное… 3 969
Главные размерения, м:
длина наибольшая (по КВЛ)… 137,7 (125,9)
ширина наибольшая.14,3
осадка при полном водоизмещении… 4,52
осадка наиболее выступающей частью… 6,6
Главная энергетическая установка:
тип… газотурбинная
количество х тип ГТД -
– суммарная мощность, л. с… 2 х Fiat GE LM 2500 - 41 000
количество гребных винтов…1 ВРШ
количество ВДРК -суммарная мощность, л.с.. 2-650
Скорость хода, уз:
наибольшая. 29
под ВДРК…4
Дальность плавания ходом 20 уз, мили… 4 500
Экипаж, чел. (в том числе офицеров)… 223 (13)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса… «Harpoon»
Зенитный ракетный комплекс:
тип комплекса…«Standard SM-1MR»
количество ПУ х направляющих (тип ПУ)…1 х 1 (Мк 13 мод. 4)
боекомплект…8 ПКР RGM-84C и 32 ЗУР RIM-66B
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1x 1 -76/62 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ)… 1 к 12- 20-мм («Meroka» мод. 2А или мод. 2В)
РЛС УО… VPS 2 1*
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод. 0)
