Корпус выполнен из стали и разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 15 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Система стабилизации состоит из бортовых рулей и скуловых килей. В конструкции надстроек широко использованы алюминиевые сплавы. В отличие от Lupo, на Maestrale ангар стационарный и вмещает два вертолета. Размеры ВПП 27 х 12 м.
Фрегат оборудован для действий в условиях применения средств массового поражения. Постоянно может поддерживаться избыточное давление в цитадели, охватывающей помещения от третьего до кормового отсека. Вся ГЭУ размещена в четырех смежных отсеках. Последовательно расположены два ДГ мощностью
По оценкам иностранных специалистов, фрегаты типа Maestrale вполне отвечают предъявляемым к ним требованиям и способны эффективно решать поставленные перед ними задачи как в Средиземном море, так и в различных районах Атлантического океана. При модернизации в 1994 году были выполнены работы по приспособлению кораблей к действиям в условиях мелководья. В частности, в Б ГАС был встроен тракт для обнаружения мин. Максимальная скорость буксировки БГАС 28 уз, максимальная глубина погружения - 300 м. Для снижения уровней подводного шума корабли оборудованы системами PRAIRIE и MASKER -подачи воздуха на корпус и ГВ. Па них предусмотрена возможность установки ГАС с ГПБА (ГПБА подключается к буксируемой антенне ГАС DE 1164). На Espero проходит испытания 25-мм ЗАК «Breda - Oerlikon».
Тип Lupo - 4 единицы

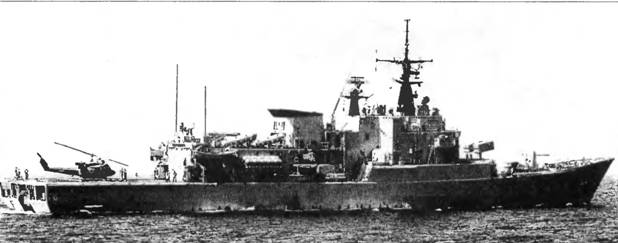

ФРЕГАТ PERSEO
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Lupo F 564 Ф. «Fincantieri», Рива Тригосо 11.10.74 29.07.7G 12.09.77
Sagittario F 565 To же 04.02.76 22.06.77 18.11.77
Perseo F 566 To же 28.02.77 12.07.78 01.03.80
Orsa F 567 Ф. «Fincantieri», Муджиано 01.08.77 01.03.79 01.03.80
Водоизмещение, т:
стандартное… 2 208
полное…,… 2 525
Главные размерения, м:
длина наибольшая… 113,2
ширина наибольшая… 11,3
осадка при полном водоизмещении…3,7
Главная энергетическая установка:
тип…дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с…2 х LM 2500 - 50 ООО
количество х тип ДД -
– суммарная мощность, л.с…2 х GMT BL 230.20 М- 10 000
количество гребных винтов…2 ВРШ
Скорость хода, уз:
наибольшая…35
под ДД…21
Экипаж, чел. (в том числе офицеров)… 185 (16)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Teseo» Mk 2 (TG 2)
количество ПУ х направляющих…8 х 2
боекомплект…16 ПКР «Otomat» Mk 2
Зенитный ракетный комплекс:
тип комплекса…«Albatros»
количество ПУ х направляющих (тип ПУ)…1 х 8 (Мк 29 мод. 2)
боекомплект…64 ЗУР «Aspide» или RIM-7M
СУ…Мк 91 с РЛС Мк 95 мод. 1
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 x 1 - 127/54 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ)…2 х 2 - 40/70 («Breda»)
СУ… «Dardo» с двумя
РЛС SPG-74 (RTN-20X «Orion») количество АУ х стволов (тип АУ)…2x1 - 20-мм («Oerlikon»)
Противолодочное:
количество ТА х труб (тип ТА)… 2 x 3 - 324-мм (Мк 32 мод. 5)
тип торпед…
Авиационное:
количество х тип вертолетов…1 х АВ 212 ASW
оборудование ВПП…светотехническое
тип ангара…телескопический
Радиоэлектронное:
БИУС…SADOC 2 (IPN-20)
с системами Link 11, SATCOM
РЛС обнаружения ВЦ…SPS-774 (RAN-10S)
РЛС обнаружения НЦ…SPO-2F
РЛС обнаружения НЦ и выдачи ЦУ в СУ…SPS-702
РЛС навигационная…SPN-748
СУ ЗРК и 127-мм АУ… NA-10 мод. 2 с РЛС SPG-70 (RTN-10XI
средства РТР…SLR-4
активные средства РЭП…2 х SLQ-D
пассивные средства РЭП
(количество ПУ х направляющих)…SCLAR (2 х 20 - 105-мм)
ГАС с подкильной антенной…DE 1160 В
система противоторпедной защиты… SLQ-25 «Nixie»
Корпус корабля гладкопалубный, со значительными коэффициентами полноты площади ватерлинии и мидель-шпангоута, с широкой транцевой кормой, продольно-поперечным набором, состоящим из стрингеров бульбового профиля и рамных шпангоутов, с носовым бульбом (для улучшения пропульсивных качеств) и небольшим фальшбортом в носовой оконечности. Корпус выполнен из стали и разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 14 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Система стабилизации состоит из бортовых рулей и скуловых килей. В конструкции надстроек широко использованы алюминиевые сплавы. Фрегат оборудован для действий в условиях применения средств массового поражения. Постоянно может поддерживаться избыточное давление в цитадели, охватывающей помещения от третьего и до кормового отсека. ГЭУ расположена в двух отсеках (газотурбинном и дизельном), разделенных отсеком редукторов. Два ДГ мощностью по 420 кВт установлены в дизельном отсеке и два ДГ такой же мощности -в специальном отсеке, находящемся перед носовым (с ГТД) МО. Благодаря использованию низкооборотных малошумных ВРШ удалось исключить из схемы ГЭУ реверс-редуктор. Управление ГЭУ полностью автоматизировано. Мореходные качества позволяют кораблю использовать оружие при волнении моря не более четырех баллов.
В период с 1991 по 1994 гг. фрегаты типа Lupo прошли модернизацию, в ходе которой на них установили РЛС SPS-702, систему SATCOM, вдвое увеличили число ПКР. По оценкам иностранных специалистов, фрегаты типа Lupo при своей относительно небольшой стоимости являются одними из самых хорошо вооруженных кораблей данного класса в мире. Однако невысокие мореходные качества ограничивают район их боевого использования Средиземным морем, что не соответствует стандартам NATO и привело к разработке более крупного фрегата типа Maestrale. Вместе с тем шесть однотипных кораблей было построено (с 1976 по 1982 гг.) для ВМС Венесуэлы и четыре (с 1974 по 1987 гг.)-для ВМС Перу.
Тип Artigliere (мод. Lupo) - 4 единицы
ФРЕГАТ ARTIGLIERE
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Artigliere (б. Hittin) F 582 Ф. «Fincantieri», Анкона 31.03.82 27.07.83 01.01.92
Aviere (б. Thi Qar) F 583 To же 03.09.82 19.12.84 01.01.92
Bersagliere (б. Al Yarmouk) F 584 Ф. «Fincantieri», Рива Тригосо 12.03.84 18.04.85 08.11.95
