Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)
Шрифт:
Granatiere (б. Al Qadisya) F 585 Ф. «Fincantieri», Анкона 01.12.83 01.06.85 01.01.92
Водоизмещение, т:
стандартное… 2 208
полное… 2 525
Главные раз мерен и я, м:
длина наибольшая… 113,2
ширина наибольшая…,… 11,3
осадка при полном водоизмещении…3,7
Главная энергетическая
тип…дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД-
– суммарная мощность, л.с…2 х LM 2500 - 50 000
количество х тип ДД -
– суммарная мощность, л.с…2 х GMT BL 230.20 М - 10 000
количество гребных винтов…2 ВРШ
Скорость хода, уз:
наибольшая… 35
под ДД…21
Дальность плавания ходом 16 уз, мили… 4 350
Экипаж, чел. (в том числе офицеров)… 185 (16)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Teseo» Mk 2 (TG 2)
количество ПУ х направляющих… 8 х 1
боекомплект…8 ПКР «Otomat» Mk 2
Зенитный ракетный комплекс:
тип комплекса…«Albatros»
количество ПУ х направляющих (тип ПУ)… I х 8 (мод. 5)
боекомплект… 8 ЗУР «Aspide»
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 х 1 -127/54 («ОТО Melara»)
количество АУ х стволов (тип АУ)…2 х 2 - 40/70 («Breda»)
СУ… «Dardo» с двумя
РЛС SPG-74 (RTN-20X «Orion»)
количество АУ х стволов (тип АУ)…2 х 1 - 20-мм («Oerlikon»)
Авиационное:
количество х тип вертолетов…1 х АВ 212
оборудование ВПП…светотехническое
тип ангара…телескопический
Радиоэлектронное:
БИУС…mini SAD ОС (IPN-10)
с системами Link 11, SATCOM
РЛС обнаружения ВЦ…SPS-774 (RAN-1 OS)
РЛС обнаружения НЦ…SPQ-712 (RAN-12 L/X)
РЛС навигационная…,…SPN-703
СУ оружием по ВЦ и НЦ…NA-21 с двумя РЛС SPG-70 (RTN- 10Х)
комплекс РЭБ…SLO-747 (INS-3M)
пассивные средства РЭП
(количество ПУ х направляющих)…SCLAR (2 х 20- 105-мм)
система противоторпедной защиты… SLQ-25 «Nixie»

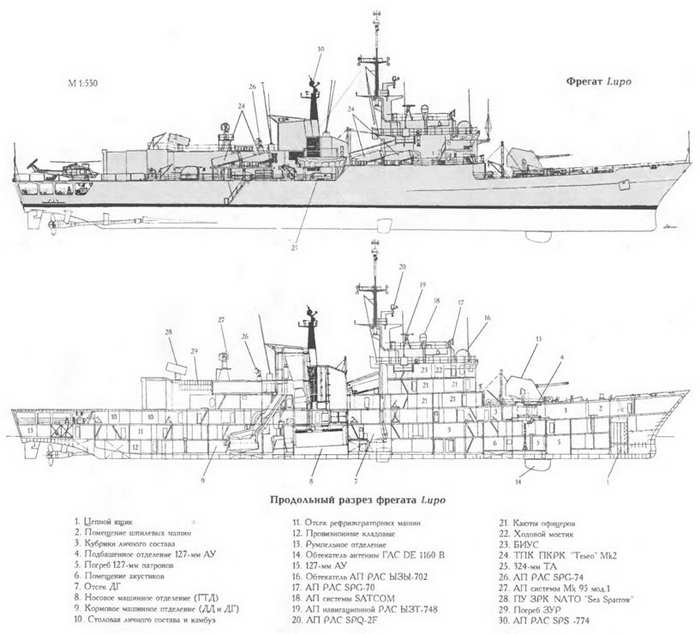

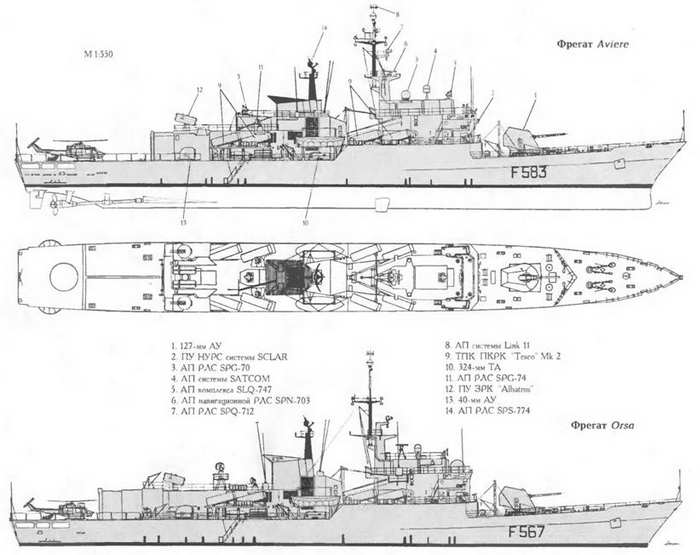

Контракт на постройку четырех фрегатов типа Lupo для ВМС Ирака был заключен в феврале 1981 г. В отличие от итальянских кораблей данного класса, они прежде всего предназначались для борьбы с надводными кораблями и обстрела береговых объектов противника. Фрегаты не имеют гидроакустических приборов и противолодочного вооружения. По финансовым причинам постройка кораблей затянулась, а в марте 1986 г. была приостановлена. В 1990 г. в связи с санкциями, наложенными ООН на Ирак, контракт аннулировали и 20.01.92 фрегаты передали ВМС Италии. В процессе достройки они прошли модернизацию, связанную с приведением всех систем оружия и технических средств к итальянским стандартам. В настоящее время данные фрегаты классифицируются как патрульные корабли (Fleet patrol ships) и предназначены для охраны экономической зоны. На одном из кораблей данного типа планируется провести испытания новой, облегченной 127-мм АУ.
Тип Alpino - 2 единицы
ФРЕГАТ CARABINIERE (после переоборудования)
Название №
Alpino (б. Circe) А 5384 Ф Fincantieri, Рива Тригосо 27.02.63 10.06.6714.01.68
Carabiniere (б. Climene) F 581 То же 09.01.65 30.09.67 28.04.68
ФРЕГАТ ALPINO (после переоборудования)
Водоизмещение, т:
стандартное… 2 400
полное… 2 700
Главные размерен и я, м:
длина наибольшая…113,2
ширина наибольшая… 13,3
осадка при полном водоизмещении…3,9
Главная энергетическая установка:
тип…дизельная
количество к тип ДД -
– суммарная мощность, л.с…4 х OTV-320- 16 800
количество гребных винтов…2 ВФШ
Скорость хода наибольшая, уз…20
Дальность плавания ходом 18 уз, мили… 3 500
Экипаж, чел. (в том числе офицеров)… 163 (18)
Вооружение:
Зенитный ракетный комплекс:
тип комплекса…«Aster»,+ количество ПУ х направляющих (тип ПУ)… 1 х 8 (ВПУ)
боекомплект…8 ЗУР «Aster-15»
БИУС…SAD О С 3*
РЛС УО…ЕМ PAR SPY 7901*
Противолодочный ракетный комплекс:
тип комплекса…«Milas» 1*
количество ПУ х направляющих…1 х 4 2*
Артиллерийский комплекс:
количество АУ х стволов (тип АУ)..3 х 1-76/62 («ОТО Melara») 2*
1 х 1-76/62 («ОТО Melara»),+ СУ… NA-10 мод. 0
с РЛС SPG-70 (RTN-10X «Orion»)
Авиационное:
количество х тип вертолетов…1 х АВ 212 ASW 3*
оборудование ВПП…светотехническое
тип ангара…телескопический
Радиоэлектронное:
РЛС обнаружения ВЦ…SPS-12
РЛС обнаружения НЦ…SPS-702 (V) 3*
РЛС навигационная…SPN-748
комплекс РЭБ…SLQ-747 (1NS-3M)
ГАС с подкильной антенной… DE 1164
ПРН спутниковой навигационной системы TACAN… URN-25
1* На Carabiniere.
2* Экспериментальная ПУ
3* На Alpino.
Корпус корабля гладкопалубный, стальной, с седловатостью в средней части и высоким клиперным носом. Он разделен водонепроницаемыми переборками на 14 отсеков. В качестве средств стабилизации установлены скуловые кили и активные успокоители качки. ГЭУ размещена в двух смежных отсеках. В 1995 - 1996 гг. Carabiniere переоборудовали в опытное судно для испытаний новых ПАРК и ЗРК с соответствующими системами обеспечения их боевого использования. Alpino до 2008 г. будет использоваться как корабль управления и обеспечения минно-тральных сил. В связи с этим на нем демонтированы ТА, РБУ, ГАС и ПУ РЭБ. На юте установлены кран грузоподъемностью 2,5 т и декомпрессионная камера.
