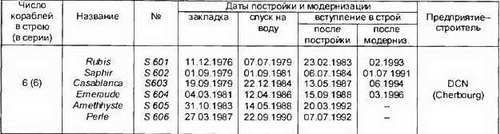

В ходе серийного строительства последние две АПЛ Amethyste и Perle создавались по усовершенствованному проекту. В 1989-1996 гг. первые четыре АПЛ были модернизированы по программе "Amethyste" (AMElioration Taetigue HYdrodymigue Silence

Trausmission Ecoute). При этом на них было установлена более совершенное РЭВ и оборудование, которым были оснащены последние две ПЛ.

Строительство АПЛ типа Rubis началось в середине 70-х годов. И в ближайшие годы потребуется их замена на более совершенные многоцелевые АПЛ. В обеспечение решения этой проблемы во Франции в настоящее время развернуты работы в рамках проекта Barracuda. Намечается постройка шести многоцелевых АПЛ водоизмещением 3500-4000 т, с автономностью ок. 70 суток и экипажем 60 человек,

оснащенных ракетно-торпедным вооружением в т.ч. КР нового типа, запускаемыми не только из ТА, но и из вертикальных пусковых установок. В 1998 г. во Франции фирмой "Aerospatiale" начата разработка перспективной сверхзвуковой ПКР ANF (Anti-Navire Futur) с маршевым ПВРД, который позволит ракете развивать максимальную скорость полета - 2,5-3,0 М при дальности стрельбы 200 км. Летные испытания ПКР ANF намечается провести в 2002 г., а серийное производство ракет - развернуть с 2004 г. В начале новыми ПКР будут вооружены БНК, затем самолеты, а с 2010 г.
– ПЛ. Вступление в строй головной АПЛ ожидается в 2008 г. Остальные пять кораблей будут передаваться флоту с интервалом в два года.

Новые французские многоцелевые АПЛ типа Barracuda будут не только обладать более совершенными ракетным оружием и средствами наблюдения, но и превосходить АПЛ типа Rubis/Amethyste по торпедно-ракетному боезапасу и скорости хода.

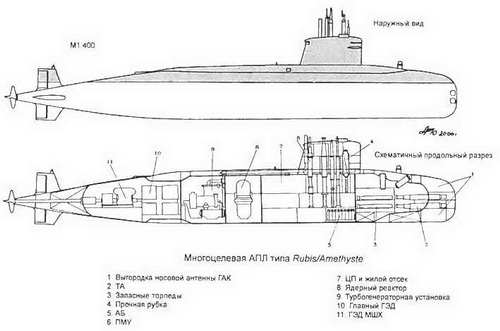

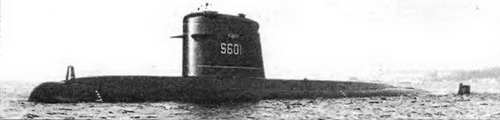

Многоцелевая АПЛ типа Rubis/Amethyste

Китай

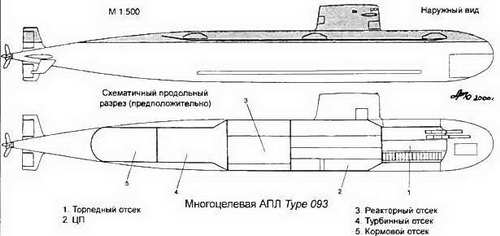

Многоцелевые АПЛ Туре 093*

< image l:href="#"/>

* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ Водоизмещение подводное, т…6000

Длина наибольшая, м…107

Ширина корпуса наибольшая, м…11,0

Осадка средняя, м…7,5

Архитектурно-конструктивный тип…смешанный

(одно-двухкорпусн.)

Экипаж, чел…100

Энергетическая установка:

– тип…паротурбинная АЭУ

– ППУ:

– число и тип ЯР…ВВР

– тепловая мощность, мВт…150

– ПТУ

– тип…ГТЗА с

двумя турбинами

– число гребных валов…1

– тип движителя…ГВ

Скорость полного подводного хода, уз…30

Вооружение Ракетно-торпедное:

– число х калибр ТА, мм…6x533

– тип ракет…КР по наземн. целям

(SLCM), ПКР (SSM)

Радиоэлектронное (состав):

– ГАК с носовой пассивно-активной, бортовыми и буксируемой антеннами; - РЛС обнаружения надводных целей;

– средства РЭП

Создаваемая в настоящее время в Китае многоцелевая АПЛ II поколения (Туре 093) является кораблем с хорошо обтекаемыми обводами наружного корпуса, характерными для современных одновальных ПЛ. Новая АПЛ будет обладать большей скоростью хода и соответственно увеличенной мощностью АЭУ, чем находящиеся в строю многоцелевые АПЛ типа Han. Вместо АТГУ АПЛ типа Нал, на АПЛ 7уре 093 будет установлена АЭУ с ГТЗА мощностью на валу, оцениваемой в 30000 л.с. Вероятно, новая АПЛ будет вооружена не только торпедами и ПКР, но и КР новой разработки для стрельбы по береговым целям.

В целом основные ТТХ создаваемой многоцелевой АПЛ ВМС Китая будут близки к элементам Российских многоцелевых АПЛ проектов 671, 671РТ и 677 Р7М Вступление в строй головной АПЛ ожидается в 2004 г. Вторая и последующие ПЛ будут вводиться в состав ВМС Китая через каждые два года. Новые АПЛ заменяет АПЛ типа Han, построенные в период 1980-1990 гг.

* Ориентировочные

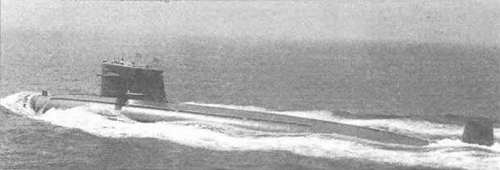

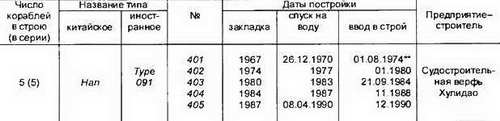

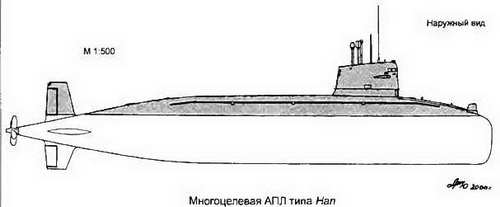

Многоцелевые АПЛ типа Han*

* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000" ** Достройка; в строй введена в 1980 г.

Основные ТТХ

Водоизмещение, т:

– надводное…4500

– подводное…5550

Длина наибольшая, м…98*

Ширина корпуса наибольшая, м…10,0

Осадка средняя, м…7,4

Глубина погружения, м…300

Экипаж, чел…75

Энергетическая установка:

– тип…турбоэлектрическая АЭУ

– ППУ:

– число и тип ЯР…1 ВВР

– тепловая мощность, мВт…90

– тип ПТУ…ТГУ

– число гребных валов…1

– тип движителя…ГВ

Скорость полного хода, уз:

– надводная…12

– подводная…25

Вооружение

Торпедно-ракетное:

– число х калибр ТА, мм…6x533

– боезапас торпед и ракет…20

– тип ракет…ПКР YJ-2 (О801)

– тип торпед…Yu-З (СЭТ-65Э),

Yu-1 (53-51)

– число мин, принимаемых

взамен торпед…36

Первые серийные многоцелевые АПЛ типа Han ВМС Китая являются одновальными ПЛ с турбоэлек-трической АЭУ как французские многоцелевые АПЛ типа Rubis/Amethyste.

АПЛ типа Han вступили в строй в течение десятилетия 1980-1990 гг., хотя головная АПЛ была подготовлена к сдаче флоту еще в 1974 г. Однако, из-за серьезных неполадок с АЭУ она была введена в строй только в 1980 г. В ходе серийного строительства наибольшая длина трех последних АПЛ была увеличена на 8 м по сравнению с длиной первых ПЛ.

* 106 м - у АПЛ №403-405
