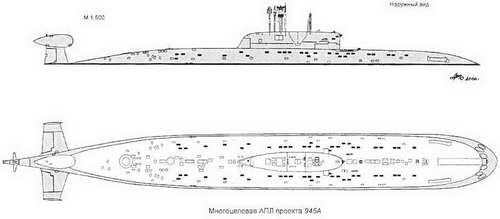

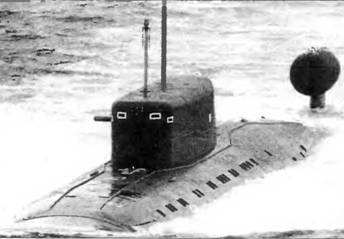

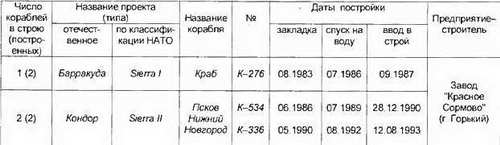

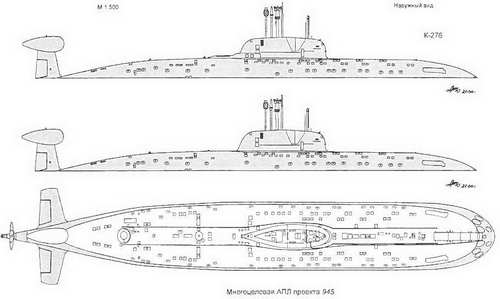

Многоцелевая АПЛ проекта 945А

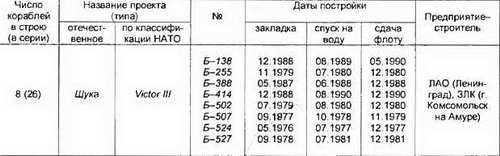

Многоцелевые АПЛ проектов 671РТМ и 671РТМК*
*
Основные ТТХ*
Водоизмещение, т:
– надводное…4780
– полное подводное…7250
Длина наибольшая, м…106
Ширина корпуса наибольшая, м…10
Осадка средняя, м…8
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…400
Автономность, сут…»…80
Экипаж, чел…100
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ:
– число и тип ЯР…2 ВВР
– тепловая мощность. мВт…2 х 72
– ПТУ:
– тип…ГТЗА
– число х мощность ГТЗА, л.с…1 х31000
– число х мощность АТГ кВт…2 х2000
– число гребных валов…1
– тип движителя…малошумный ГВ
– число х мощность ДГ, кВт…1 х 460
– число х мощность РОД. л.с…2 х 375
Скорость полного хода, уз:
– надводная…10
– подводная…30
Вооружение Торпедно-ракетное:
– число х калибр ТА, мм…2х650и4х533
– тип ракет…КР "Гранат"
(проект 677РТМК)
– боезапас KR ПЛУР торпед…24
Радиоэлектронное (состав):…БИУС, НК, ГАК
с пассивным и активными трактами, РЛС обнаружения надводных целей, автоматизированный КРС с системой космической радиосвязи

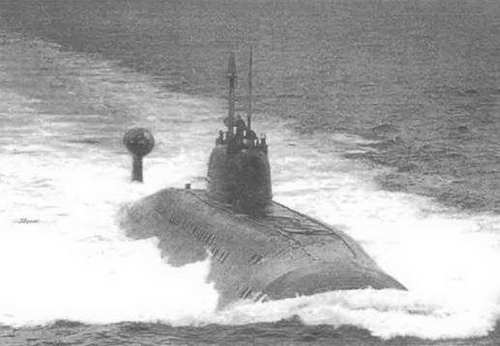

В период 1977-1992 гг. была построена самая крупная серия отечественных многоцелевых АПЛ проекта 671РТМ в составе 26 кораблей.
АПЛ проекта 671РТМ - третья, улучшенная модификация многоцелевых АПЛ II поколения проекта 677. Являясь дальнейшим развитием АПЛ проекта 671РТ*, улучшенные АПЛ укомплектованы новыми образцами оружия двух калибров и усовершенствованным РЭВ, созданным для АПЛ III поколения; улучшена акустическая защита и увеличена автономность новых ПЛ. Внедрение принятых в проекте 671 РТМ проектно-конструкторских решений привело к увеличению водоизмещения и длины АПЛ, однако при этом сохранилась возможность их строительства не только на внешнем судостроительном заводе в г. Комсомольске - на Амуре, но и на внутреннем -ЛАО в Ленинграде.
АПЛ проекта 671РТМ имеет характерную для отечественных многоцелевых АПЛ II и III поколений двухкорпусную конструкцию с хорошообтекаемым наружным корпусом одновальных ПЛ и ограждением ПМУ "лимузинной" формы. У АПЛ носовое, двухрядное расположение ТА в верхней по высоте части носовой оконечности корабля, в нижней части которой находится выгородка с основной антенной ГАК. ПК АПЛ разделен прочными поперечными переборками на восемь отсеков, в половине из которых размещена АЭУ и главного механизма. В целом была создана отвечающая современным требованиям многоцелевая АПЛ.
Эффективность АПЛ проекта 671РТМ повысилась, когда они стали оснащаться КР комплекса Гранат", с большой дальностью стрельбы. При этом часть АПЛ достраивалась по проекту 671РТМК, а ранее построенные ПЛ были дооборудованы для использования с них КР
"

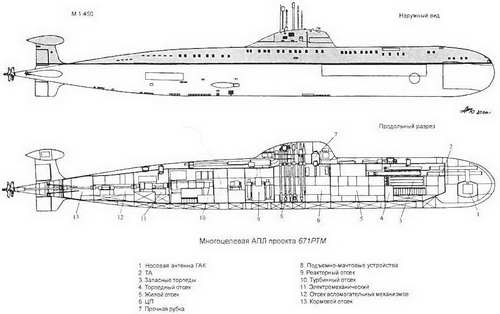

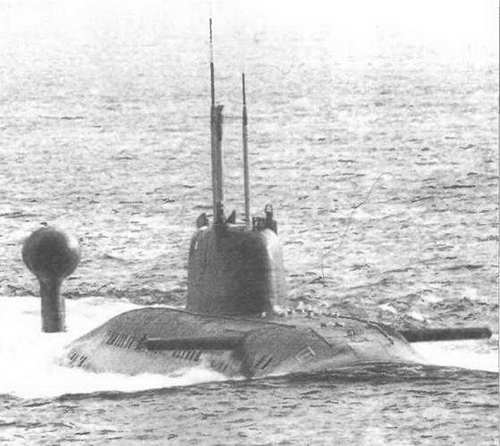

АПЛ проекта 671РТМ
АПЛ проекта 667АТ* (переоборудованный РПКСН проекта 667А)
* Сведения в таблице и основные ТТХ приведены поданным "Jane's Fighting Ships 1999-2000"
Основные ТТХ
Водоизмещение, т:
– надводное…8700
– подводное…13800
Длина наибольшая, м…141,7
Ширина корпуса наибольшая, м…12,8
Осадка средняя, м…8,0
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…400
Экипаж, чел…118
Энергетическая установка:
– тип… паротурбинная АЭУ
– ППУ:
– число и тип ЯР…2 ВВР
– тепловая мощность, мВт…155
– ПТУ:
– тип…ГТЗА с эшелонным
расположением
– число х мощность ГТЗА, л.с…2 х 20000
– число и тип турбогенераторов…2 АТГ
– число гребных валов…2
– число х тип РСД…2 ГЭД на линии вала
Скорость полного хода, уз:
– надводная…16
– подводная…26
Вооружение Ракетное:
– тип ракет…КР "Гранат"
– боекомплект КР…24-35*
– расположение КР на ПЛ…в ТА и на
стеллажах в ПК
– вид старта…подводный, из 8 ТА
под углом к ДП
Торпедное:
– число х калибр ТА, мм…6 х 533
– торпедный боезапас…16
Радиоэлектронное…в составе, принятом
на АПЛ II и III поколений
В 1967-1974 гг. в СССР была построена крупная серия (34 корабля) РПКСН проекта 667А, которые по договору ОСВ-1 были выведены из состава МСЯС и затем либо были утилизированы, либо переоборудованы в АПЛ другого назначения. Три ракетоносца К-253, К-395 и К-423 были переоборудованы по проекту 667AT в подводные носители КР "Гранат" (сданы флоту в 1986-1991 гг.).
На РПКСН проекта 667А БР были расположены в средней части корабля в двух отсеках ПК общей длиной 22 м. При переоборудовании вместо них были врезаны отсеки с ТА, расположенными под углом к ДП корабля, и с запасными КР и торпедами на стеллажах. В районе выхода ТА из ПК в корпусе АПЛ предусмотрена выемка, выполненная из конических обечаек. Компоновка вооружения механизмов и оборудования в других отсеках ПК в т.ч. в носовом торпед -ном и энергетических отсеках осталась без изменений. На переоборудованной АПЛ было установлено РЭВ, используемое в основном, на АПЛ III поколения. В целом длина врезанных отсеков ПК оказалась большей, чем ракетных отсеков. В результате наибольшая длина и водоизмещение АПЛ, переоборудованной по проекту 667AT, стало большим чем у РПКСН проекта 667А.
