Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки
Шрифт:

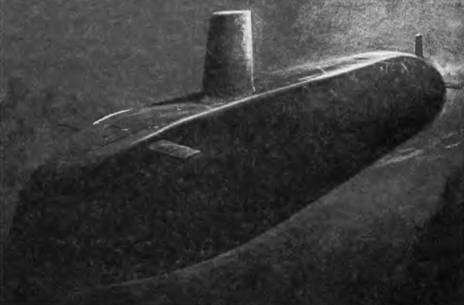

(компьютерное изображение)
* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000".
Основные TTX
Водоизмещение, т:
– надводное…6300
– подводное…6800
Длина наибольшая, м…96,0
Ширина корпуса наибольшая, м…11,3
Осадка средняя, м…10,0
Архитектурно-конструктивный
Глубина погружения, м…
Экипаж, чел…100
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ:
– число и тип ЯР…1 ВВР типа PWR 2
– ПТУ
– тип…ГТЗА с двумя
турбинами ф. GEO
– мощность ГТЗА, л.с… ок. 15000
– число АТГ…2
– число гребных валов…1
– тип движителя…"pump jet"
– число вспомог ДГ…2
– число и тип РОД…1 убирающийся в корпус
Скорость полного подводного хода, уз…29
Вооружение Ракетно-торпедное
– число х калибр ТА, мм…6x533
– боезапас торпед и ракет…38
– тип ракет…КР UGM-109
"Tomahawk" (TLAM), ПКР UGM-84D-2 "Harpoon"
– тип торпед…"Spearfish", "Tigerfish"
Радиоэлектронное:
– ГАК в составе…активно-пассивная
ГАС 2074, подледная ГАС 2077, ГПБА
– РЛС…тип 1007 ф. "Kelvin-Hughes"

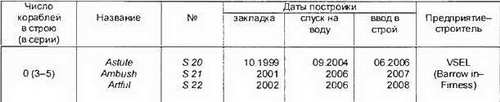

В 1997 г. Великобритания приступила к строительству новейших многоцелевых АПЛ типа Astute, которые вступят в строй, начиная с 2006 г. Намечается постройка серии из пяти кораблей. В настоящее время развернуты работы по трем первым ПЛ. Головной корабль серии - АПЛ Astute, заложенная в конце 1999 г., представляет собой дальнейшее развитие многоцелевых
АПЛ типа Trafalgar с значительно увеличенным торпедно-ракетным боезапасом (38 ед вместо 20) Кроме того, на создаваемых АПЛ будет предусмотрена установка шести ТА вместо пяти - у АПЛ типов Swiftsure и Trafalgar.
АПЛ типа Astute будут вооружены торпедами английского производства и американскими КР "Tomahawk", ПКР "Harpoon". Другим отличием новейших английских многоцелевых АПЛ от ранее создаваемых ПЛ является их пониженная шумность.
Многоцелевые АПЛ типа Trafalgar*
* Сведения в таблице приведены поденным "Jane's Fighting Ships 1999-2000"
Основные ТТХ
Водоизмещение, т:
– надводное…4740
– подводное…5210
Длина наибольшая, м…85,4
Ширина корпуса наибольшая, м…9,8
Осадка средняя, м… „. 9,5
Архитектурно-конструктивный тип…од нокорпусная
Глубина погружения, м…более 300
Экипаж, чел…130
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ:
– число и тип ЯР…1 ВВР типа
PWR 1 Mod 2
– ПТУ.
– тип…ГТЗА с двумя
турбинами ф. GEC
– число х мощность ГТЗА, л.с…1 x15000
– число х мощность АТГ, кВт…2x1600
– число гребных валов…1
– тип движителя…"pump jet"
– число х мощность ДГ, кВт…2 х 400 (ф. "Paxman")
– тип РСД…выдвижн. поворотн
колонка с ЭД
Скорость полного хода, уз:
– надводная…,…20
– подводная…32
Вооружение Ракетно-торпедное:
– число х калибр ТА, мм…5x533
– боезапас
– тип ракет…КР "Tomahawk"
Block 3 (TLAM),* ПКР "Sub-Harpoon" Block 1С
– тип торпед…"Spearfish", "Tigerfish"
Mk-24 mod 2
– тип мин, принимаемых
взамен торпед и ракет…"Sea Urchic", "Stonefish"

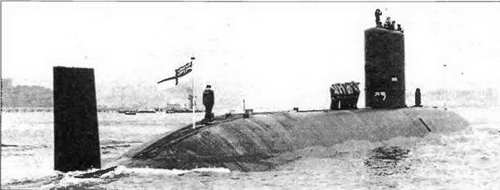

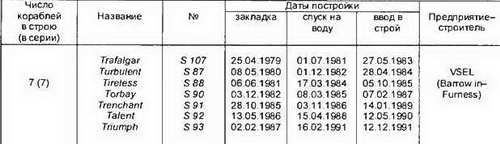

Введенные в строй в 1983-1991 гг., семь АПЛ типа Trafalgar являются улучшенной модификацией многоцелевых АПЛ типа Swiftsure. С учетом опыта их проектирования, строительства и эксплуатации велось создание новых английских многоцелевых АПЛ. При этом была существенно улучшена их акустическая защита путем применения эффективной амортизации главных и вспомогательных механизмов, облицовки наружных и внутренних поверхностей корпуса противогидролокационными и виброизолирующими покрытиями и пр. На АПЛ типа Trafalgar впервые в практике мирового подводного кораблестроения вместо гребного винта был использован движитель нового типа - "pump jet", позволивший понизить шумность ПЛ в широком диапазоне скоростей хода. Кроме того, на этих АПЛ по сравнению с АПЛ типа Swiftsure была увеличена скорость полного подводного хода, несмотря на увеличенное водоизмещение и длину новых ПЛ, что было обеспечено за счет применения движителя нового типа и оптимизации наружных обводов корабля. При увеличенной длине на АПЛ Trafalgar были улучшены условия обитаемости экипажа.
АПЛ типа Trafalgar приспособлены для использования в Арктических районах для чего упрочнена конструкция ограждения рубки и надстройки. ПЛ оснащены эхоледомерами и др. приборами и устройствами для плавания подо льдами. Установлена всплывающая спасательная камера. ПК разделен прочными переборками на четыре отсека. Концевые отсеки ПК являются отсеками - убежищами. Состав и расположение торпедно-ракетного вооружения АПЛ типа Trafalgar в целом такие же как и у АПЛ типа Swiftsure. Сданные флоту ПЛ типа Trafalgar вооружены торпедами английского производства и американскими ПКР "Sub-Harpoon". При проведении ремонтов ПЛ предусмотрено их оснащение американскими КР "Tomahawk" для стрельбы по наземным целям.
* После переоборудования ПЛ

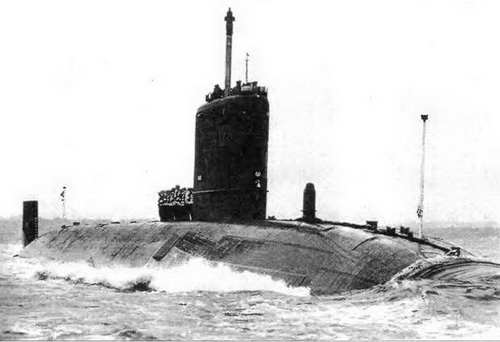

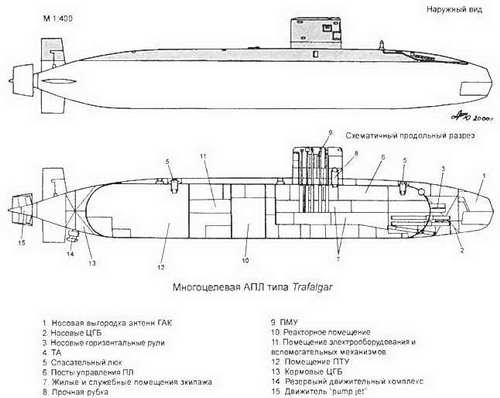

Многоцелевая АПЛ типа Trafalgar
Многоцелевые АПЛ типа Swiftsure*
* Сведения в таблице приведены поданным "Jane's Fighting Ships 1999-2000"
Основные ТТХ
Водоизмещение, т:
– надводное… „4400
– подводное…4900
Длина наибольшая, м…82,9
Ширина корпуса наибольшая, м…9,8
Осадка средняя, м…„8,5
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения, м…более 300
Экипаж, чел…116
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ:
– число и тип ЯР…1 ВВР типа PWR1
Mod Р1 и Mod Р2
– ПТУ:
– тип…ГТЗА с двумя
турбинами ф. GEС
– число х мощность ГТЗА, л.с…1x15000
– число х мощность АТГ, кВт…2x1800
