– число гребных валов…1
– тип движителя…малошумный ГВ
Скорость полного хода, уз:
– надводная…18
– подводная…,…30
Вооружение Ракетно-торпедное:
– число х калибр ТА, мм…5x533
– боезапас торпед и ракет…20
– тип ракет…КР "Tomahawk"
Block 3 (TLAM)* ПКР "Sub-Harpoon" -тип торпед…,…"Spearfish". "Tigerfish"
Шесть многоцелевых АПЛ типа Swiftsure были введены в строй в 1973-1981 гг. и заменили в составе флота Великобритании первые серийные многоцелевые АПЛ типа Valiant, находившиеся в строю с 1966-1970 гг. При создании АПЛ типа Swiftsure особое внимание обращалось на
АПЛ типа Swiftsure имеют однокорпусную конструкцию с значительной по длине цилиндрической вставкой и полной осесиметрической кормой. Носовая оконечность имеет характерную для английских ПЛ форму, сочетающую штевневые образования в верхней и средней по высоте частях с ожевальной нижней частью носа. Такая форма обеспечивает компактное размещение антенны ГАК в верхней и средней частях носовой оконечности и ТА в нижней части.
Состав АЭУ АПЛ типа Swiftsure в целом такой же как и других английских АПЛ: однореакторная ППУ и ПТУ с ГТЗА с двумя паровыми турбинами американского производства.
После вступления в строй АПЛ типа Swiftsure были вооружены торпедами английского производства и американскими экспортными ПКР "Sub-Harpoon". В последние годы, в соответствии с программой CUP (Capability Upgrade Programme) проводится дооборудование АПЛ типа Swiftsure с целью их вооружения американскими КР "Tomahawk" для стрельбы по береговым целям. Оно предусматривает замену на ПЛ системы управления стрельбой, НК, средств связи, а также ТА, которых на АПЛ типа Swiftsure пять. Один центральный ТА установлен в ДП и выходит из ПК под некоторым углом к основной плоскости корабля. Расположенные побортно остальные четыре ТА развернуты от ДП под небольшим углом. Боезапас КР и торпед располагается в ТА на стеллажах в носовом отсеке ПЛ.

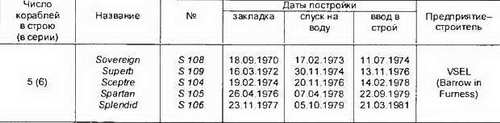

В настоящее время в составе флота находится пять АПЛ типа Swiftsure**. ПЛ Splendid стала первой АПЛ в серии, оснащенной в 1998 г. КР "Tomahawk". В 1999 г. она совместно с другими силами НАТО участвовала в нанесении ракетных ударов по союзной Югославии (02.04.1999 г. выпустила семь КР "Tomahawk" по объектам на территории Сербии).
* После переоборудования ПЛ
** Головная АПЛ Swiftsure, выведенная из состава флота, подготовлена к утилизации С выгруженной активной зоной ЯР она находится на плаву в ВМБ Devonport

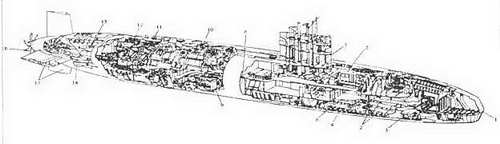

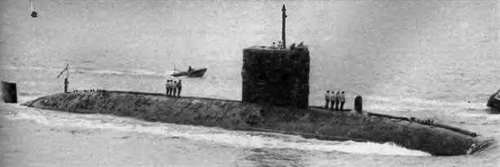

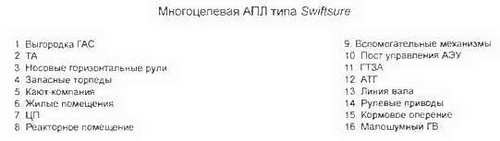

Многоцелевая АПЛ Swiftsure
Франция
Многоцелевые АПЛ типа Rubis/Amethyste
*
Основные ТТХ
Водоизмещение, т:
– надводное…2410
– подводное…2670
Длина наибольшая, м…73,6
Ширина корпуса наибольшая, м…7,6
Осадка средняя, м…6,4
Архитектурно-конструктивный тип…смешанный
(одно-двухкорпусн.)
Глубина погружения, м…более 300
Автономность, сут…45
Экипаж, чел…66
Энергетическая установка:
– тип…турбоэлектрическая АЭУ
– ППУ:
– число и тип ЯР…1 ВВР CAS 48
– тепловая мощность, мВт…48
– ПТУ:
– тип…ЛГУ
– число АТГ…2
– число х мощность ГЭД, л.с… 1 х 9500
– число гребных валов…1
– тип движителя…малошумный ГВ
– число х мощность ДГ, кВт…450
Скорость полного подводного хода, уз…25
Вооружение
Ракетно-торпедное:
– число х калибр ТА, мм…4x533
– боезапас КР и торпед…14
– тип КР…ПКР SM-39 "Exocet"
– тип торпед…ECAN F-17 Mod 2
– число и тип, принимаемых взамен торпед и ПКР…32 FG 29
Радиоэлектронное:
– тип систем управления ПЛ…ESM; "Thomson
– CSF" ARUR 13/DR 3000U
– тип систем управления и
контроля оружия…TIT, OPSMER;
Syracuse 2 SATCOM; LAT
– тип ГАС…"Thomson Sintra"
DMUX20; DSUV62C -тип РЛС…"Kelvin Hughes" 1007; l-band
По состоянию на 2000 г. в составе французского ВМФ находится шесть многоцелевых ракетно-торпедных АПЛ типа Rubis/Amethyste, вступивших в строй в течение 1983-1992 гг. Их технический облик в целом характерен для современных одновальных многоцелевых АПЛ других стран. Однако французские многоцелевые АПЛ отличаются от американских АПЛ умеренными скоростью хода и мощностью АЭУ, боезапасом КР и торпед и как следствие имеют меньшее водоизмещение и главные размерения (примерно такие же как у современных ДПЛ ряда стран).
У рассматриваемых французских АПЛ полная штевневая форма носовой оконечности со скругленными верхними и нижними частями и носовое расположение ТА. Обводы в средней и кормовой частях ПЛ круговой формы. Корма осесиметричная с крестообразным оперением. На большей части длины ПК конструкция корпуса ПЛ однокорпусная. Двухкорпусная конструкция предусмотрена в носовой части, в районе торпедного отсека и в кормовой - в районе электромеханического отсека.
В отличие от многоцелевых АПЛ других стран АПЛ типа Rubis/Amethyste имеют в качестве энергоустановки не АЭУ с ГТЗА, а АТГУ с двумя АТГ и одним низкобортным ГЭД, что обеспечивает французским АПЛ малошумный ход в широком диапазоне скоростей.
В состав вооружения АПЛ входят, помимо торпед и мин, низколетящие ПКР "Exocet". Лодочная модификация этой ракеты SM-39, принятая на вооружение французского ВМФ в 1984 г, хранится на ПЛ в прочной герметичной капсуле - ТПК, в которой она запускается (выстреливается из ТА), с тех же глубин, что и торпеды. После выхода на поверхность и отстреливания частей ТПК ПКР поднимается на высоту 30 м и после захвата цели АРЛГСН снижается до высоты шести метров, что затрудняет ее обнаружение и уничтожение средствами ПРО кораблей противника.
