РЛС навигационная и обнаружения НЦ.SPS-10S '*

СУ ПКР и АУ ST 1802'-, WM252-

средства РТР. ULQ-11K

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (4 ж 6 - 130-мм)

ГАС с подкильной антенной. DE 1167 '*, PHS-32 -*

система противоторпедной защиты.SLQ-25/«Nixie»

ПРН спутниковой навигационной системы TACAN SRN 15, WSC3 S АТС ОМ J*

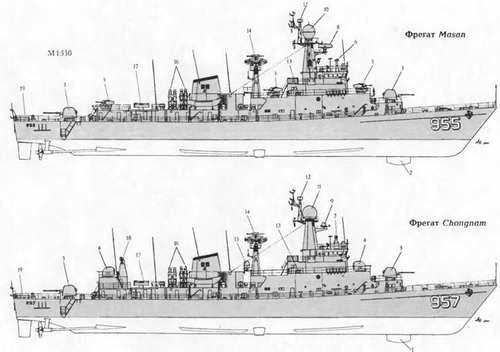

С FF 957 по FF 961. 2* С FF951 по FF 956. 3* На FF 957.

Первые большие боевые корабли, полностью спроектированные и построенные в Корее. У фрегатов типа Ulsan стальной корпус с двойным дном на большей части длины, со смешанным набором;

разделен водонепроницаемыми переборками на 11 отсеков. Надстройки выполнены из алюминиевых сплавов. ЭЭУ включает четыре ДГ мощностью по 400 кВт каждый.

По мнению специалистов, Ulsan не способен эффективно решать поставленные перед ним задачи из-за слабого контура ПВО.

ЛИВИЯ

Фрегаты типа А1 Наш являются самыми крупными боевыми кораблями ВМС Ливии (Арабской республики Джамахерия). Предназначены для действий в составе поисково-ударных групп вместе с малыми ракетными кораблями.

Тип Al Hani (пр. 1159ТР) - 2 единицы

ФРЕГАТ AL HANI

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1596

полное. 1700

Главные размерения, м:

длина наибольшая.. 96,4

ширина наибольшая 12,6

осадка при полном водоизмещении 3,5

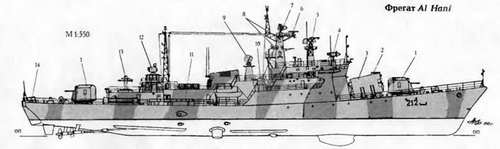

1. 76-мм АУ

2. РБУ-6000

3. ТПК ПКРК П-20

4. АП РЛС СУО"Фут-Б"

5. АП РЛС Тарпун-Э"

6. АП навигационной РЛС "Дон-2"

7. АП РЛС "Рубка'

8. АП средств "Бизань-4Б"

9. АП РЛС СУО'Рысь

10. 30-мм АУ

11. 533-мм ТА

12. АП СУОЗРК "Оса-МА"

13. ПУ ЗРК "Оса,МА"

14. Бомбосбрасыватели

Главная энергетическая установка:

тип дизель-газотурбинная, с возможной

совместной работой двигателей

количество х тип ГТД -

– суммарная мощность, л.с 1 х М-8В - 18 000

количество х тип ДД -

– суммарная мощность, л.с2 х В-68- 15 820

количество гребных винтов..3 ВФШ

Скорость хода наибольшая, уз.28

Дальность плавания ходом 14 уз, мили… 3 800

Экипаж, чел. 120

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.П-20

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР П-15У

РЛС сопровождения цели.«Гарпун-Э»

Зенитный ракетный комплекс:

тип комплекса.. «Оса-МА»

количество ПУ х направляющих (тип ПУ) 1x2 (ЗИФ-122)

боекомплект20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)..2 x 2 - 76/ 60 (АК-726)

СУ.«Фут-Б»

количество АУ х стволов (тип АУ) 2 х 2 - 30-мм (АК-230)

СУ

«Рысь»

Противолодочное:

количество ТА х труб (тип ТА) 2 x 2 - 400-мм

боекомплект.4 торпеды СЭТ-40-УЭ

количество РБУ х стволов (тип РБУ) 1 х 12-213-мм (РБУ-6000)

боекомплект реактивных глубинных бомб. 60 РГБ-60

СУ «Буря»

количество бомбосбрасывателей. 2

боекомплект 12 ГБ РБМ

Минное:

боекомплект.до 20 мин заграждения

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ.«Рубка»(МР-302)

РЛС навигационная.«Дон-2»

средства РТР «Бизань-4Б»

пассивные средства РЭП. 2 х ПК-16

ГАС с подкильной антенной МГ-322Т

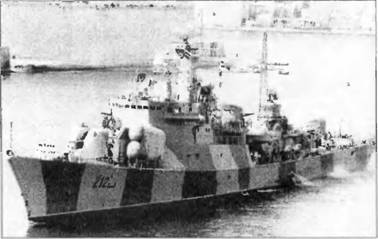

Многоцелевой фрегат (СКР) пр. 1159 («Ягуар») был спроектирован в 1970 г. Зеленодольским ПКБ специально для экспортных поставок в страны Варшавского Договора. В отличие от базового пр. 1159 (см. раздело фрегате «Смели» ВМС Болгарии, с. 64) ливийские корабли npj 159ТР имеют на вооружении ПКРК и четыре ТА для противолодочных торпед. Соответствующим образом был изменен состав радиотехнического вооружения. Al Hani передали ВМС Ливии 28 июня 1986 г., a Al Qir-dabiyan - 24 октября 1987 г.

МАЛАЙЗИЯ

Фрегаты являются самыми крупными кораблями флота Малайзии. Они предназначены главным образом для контроля исключительной экономической зоны страны.

Тип Lekiu - 2 единицы
