боекомплект 16 ЗУР RIM-7M/P
СУ.Мк 91 мод. 2 с РЛС подсветки WM 25
Артиллерийские комплексы:
количество АУ х стволов (тип АУ). 1 x 2 - 120/50 («Boiors»)
СУWM 25
количество АУ х стволов (тип АУ).1x1 - 30-мм (((Goalkeepers)
количество АУ х стволов (тип АУ). 2 х 1 -20/70 («ОегИсоп»)
Противолодочное:
количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)
тип торпед Мк 46 мод. 5
Авиационное.
количество х тип вертолетов 1 х «Lynx» SH-14B
оборудование ВПП. светотехническое
тип ангара палубный
Ради оэлект ронн ое:
БИУС. SEWACO-I
SCOT ID SATCOM
РЛС обнаружения ВЦ и МЦ MTTR/SPS-01
РЛС навигационная 2 х тип 1226
комплекс РЭБ. «Ramses»
пассивные средства РЭП
(количество ПУ х направляющих).SRBOC Мк 36 (2 x 6 - 130-мм)
ГАС с подкильной антенной. CWE-610

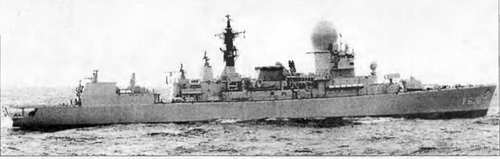

Работы над проектом эсминца УРО были начаты в середине 1967 г. Всего было построено два корабля данного типа. Тготр (вступил в строй 3 октября 1975 г.) выведен из состава флота в середине 1999 г. и законсервирован. С 1996 г. эти корабли классифицируются как фрегаты УРО.
После вооружения ПКРК «Нагрооп» данные корабли получили возможность вести борьбу с надводными кораблями противника на дистанциях свыше 50 миль (до этого она была ограничена возможностями 120-мм АУ, что считалось явно недостаточным). В период с 1988 по 1990 гг. оба эсминца прошли модернизацию, связанную с установкой ЗАК и новых РТС
В настоящее время корабли предполагается заменить на фрегаты типа LCF. Ведутся переговоры о продаже их Индонезии.
Корпус гладкопалубный, стальной, на 2/3 длины имеющий двойное дно. Междудонное пространство используется в качестве топливных и масляных цистерн. Корпус разделен водонепроницаемыми переборками на 13 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются бортовые управляемые рули и скуловые кили.
Надстройки выполнены из алюминиево-магниевых сплавов.
Тип Jacob van Heemskerck - 2 единицы

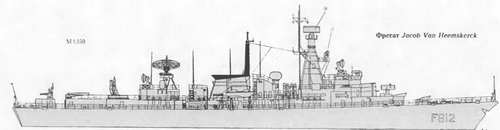

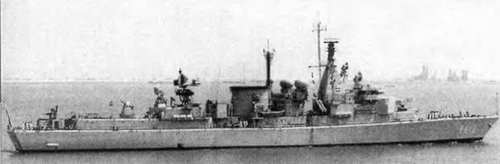

ФРЕГАТ JACOB VAN HEEMSKERCK
Водоизмещение, т:
стандартное 3 240
полное.. 3 750
Главные размерения, м:
длина наибольшая.. 130,5
ширина наибольшая 14,6
осадка при полном водоизмещении 4,3
осадка наиболее выступающей частью6,2
Главная энергетическая установка:
тип.газотурбинная, с раздельной
работой форсажных и маршевых двигателей
количество х тип форсажных ГТД -
– суммарная мощность, л.с2 х ТМЗВ -50 880
количество х тип маршевых ГТД -
– суммарная мощность, л.с. 2xRMlC - 9 900
количество гребных винтов.2 ВРШ
Скорость хода наибольшая, уз 30
Дальность плавания ходом 16 уз, мили 4 700
Экипаж, чел. (в том числе офицеров). 197 (23)
Вооружение:
Комплекс
тип комплекса.«Нагрооп»
количество ПУ х направляющих. 2x4
боекомплект. 8 ПКР RGM-84D
Зенитные ракетные комплексы:
тип комплекса.((Standard SM-1»
количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 1)
боекомплект40 ЗУР RIM-66E или RIM-66E-5
тип комплекса. «NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 29)
боекомплект 24 ЗУР (RIM-7M/P)
СУ Мк 91 мод. 3
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 х 1-30-мм («Goalkeeper»)
количество АУ х стволов (тип АУ) 2 х 1 - 20/70 («Oerlicon»)
Противолодочное:
количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод 5)
тип торпед. Мк 46 мод. 5
Радиоэлектронное:
БИУС. SEWACO-IV с системами Link 11, SATCOM
РЛС обнаружения ВЦ. LW 08
РЛС обнаружения ВЦ и МЦ SMART
РЛС УО 2 х STIR 240 + 1 х STIR 180
комплекс РЭБ «Ramses»
пассивные средства РЭП
(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6 - 130-мм)
ГАС с подкильной антеннойSOS-509
1. Помещения шпилевых машин 2 Кубрики старшинского и рядового состава
3. Цепной ящик
4. Помещения акустиков
5. Помещения БИП
6 Помещения электростанций
7 Носовой отсек ДГ
8. Носовое машинное отделение (ГТД "Olympus" ТМЗВ)
9. Кормовое машинное отделение (ГТД "Tyne' RM1C)
10. Кормовои отсек ДГ
11. Столовая и камбуз
12. Румпельное отделение
13. ПУ ЗРК "NATO Sea Sparrow" 14 Погреб ЗУР
15. АП навигационной РЛС "Scout"
16. АП РЛС STIR 240
17. АП РЛС STIR 180
18. АП РЛС SMART
19. ТПК ПКРК "Нагрооп"
20. АП системы SATCOM
21. 324-ммТА
22. ПУ 11УРС системы SRBOC
23. АП РЛС LW08
24. ПУ ЗРК "Standard SM-1'
25. 30-мм АУ
26. Обтекатель антенны ГАС SQS-509
Изначально Jacob van Heemskerck должен был строиться как 11-й фрегат типа Kortenaer, однако на основе опыта англо-аргентинского конфликта 1982 г. было решено усилить зенитное вооружение за счет установки ЗРК зональной обороны ((Standard SM-1» («Tartar»). С этой целью с корабля убрали 76-мм АУ, вертолет, ангар, ВПП и перепланировали часть помещений. 12-й корабль серии {Witte de With) также вооружили ЗРК ((Standard SM-1». Оба корабля являются флагманами соединений «стандартных» фрегатов и обеспечивают их ПВО. Система SATCOM была установлена на Jacob van Heemskerck в 1993 г., а на Witte de With -в 1994 г. Одновременно на последнем РЛС DA 05 заменили на РЛС SMART. На первом корабле эти работы провели в 1996 - 1997 гг. Корпус фрегата разделен водонепроницаемыми переборками (доходящими до главной палубы) на 14 отсеков. В остальном Jacob van Heemskerck полностью повторяет прототип - фрегат Kortenaer.
