Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)
Шрифт:
Противолодочный ракетный комплекс:
тип комплекса. ASROC
количество ПУ х направляющих (тип ПУ).1x8 (Мк 112)'*
боекомплект..16 ПЛУР RUR-5A
Зенитный ракетный комплекс:
тип комплекса «Sea Sparrow»
количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 25)
боекомплект. 8 ЗУР RIM-7E-5
Артиллерийский комплекс:
количество АУ х стволов (тип АУ) 1x 1 - 127/54 (Мк 42 мод. 9)
СУ. Мк 68 Mod 3 с РЛС SPG-53D/F
Противолодочное:
количество ТА х труб (тип ТА).4 х 1 - 324-мм (Мк 32 мод. 5)
тип торпед Мк 46 мод. 5
СУ противолодочного оружия Мк 114 мод. 6
Авиационное:
количество х тип вертолетов. 1
оборудование ВПП. светотехническое
тип ангара.телескопический
Радиоэлектронное:
БИУС FRISTS с системой Link 14
РЛС обнаружения ВЦ. SPS-40B
РЛС обнаружения НЦ.SPS-10 или SPS-67
РЛС навигационная LN66
средства РТР SLO-32 (V)2
пассивные средства РЭП
(количество ПУ х направляющих).SRBOC Мк 36 (2 х 6 - 130-мм)
ГАС с антенной в бульбовом обтекателе.SQS-26 СХ
система противоторпедной защиты T Mk 6/SLQ-25 «Nixie» ПРИ системы TACAN. SRN-15
" Две направляющие ПУ доработаны для пуска ПКР «Нагрооп»

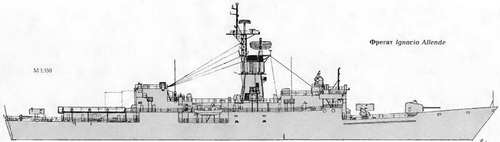

Корабли типа Knox были выведены из состава ВМС США в 1992-1993 гг. Ignocio Allende и Mariano Abasolo приобретены у США 29 января 1997 г., а третий корабль -в 1998 г. Все они вошли в состав ВМС Мексики 23 ноября 1998 г., после капитального ремонта, проведенного на одной из верфей США. В ходе него ЗАК «Vulcan Phalanx» заменили на ЗРК «Sea Sparrow». Передаваемый в 2000 г. однотипный фрегат Whipple, как и б. Roark, предполагается использовать в качестве источника запчастей. Подробно о кораблях типа Кпох см. разделы о фрегатах Греции, Египта, Тайваня и Турции.
Тип Hermenegildo Galeana [Bronstein) - 2 единицы
Водоизмещение, т:
стандартное 2 360
полное.. 2 650

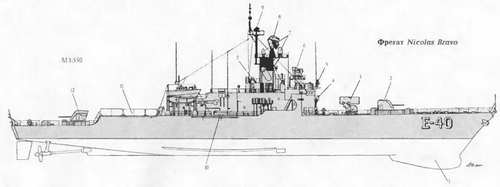

1. Обтекатель антенны ГАС SQS-26 AXR
2. 76-мм АУ
3 ПУ ПАРК ASROC
4. Пост погрузки боезапаса и приема грузов на ходу в море
5. Антенна системы SATCOM*
6. Пост СУАОМк 56 с АП РЛС Мк 35
7. АП средств РЭП WLR-1, WLR-3 и ULQ-6*
8. АП РЛС SPS-40D
9. АП РЛС SPS-10F 10 324-.ммТА
11. ВПП для вертолета
12. 57-мм АУ
* Будут установлены с началом боевых действий
ФРЕГАТ HERMENEGILDO GALEANA
Главные размерения, м:
длина наибольшая 113,2
ширина наибольшая.12,3
осадка при полном водоизмещении 4,1
осадка наиболее выступающей частью. 7
Главная энергетическая установка:
тип, ПТУ
количество х тип ТЗА-
– суммарная мощность, л.с. 1 х «De Laval» - 20 000
количество х тип главных котлов
(параметры пара)., 2 х «Foster - Wheeler» (84,4 кг/см', 510°С)
количество гребных винтов. 1 ВФШ
Скорость хода наибольшая, уз 23,5
Дальность плавания ходом 15 уз, мили 3 924
Экипаж, чел.(в том числе офицеров) 207 (17) Вооружение:
Противолодочный
тип комплекса.ASROC
количество ПУ х направляющих (тип ПУ). 1 х 8 (Мк 112)
боекомплект.. 8 ПЛУР RUR-5A
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 х 2 - 76/50 (Мк 33)
СУ. Мк 56 с РЛС Мк 35
резервная ОЭСУ NA 18
количество АУ х стволов (тип АУ)… 1 х 1-57/70 (Мк 2 «Bofors»)
Противолодочное:
количество ТА х труб (тип ТА). 4 x 1 - 324-мм (Мк 32 мод. 7)
боекомплект. 14 торпед Мк 46 мод. 5
СУ противолодочного оружия. Мк114 Авиационное:
оборудование ВПП светотехническое
Радиоэлектронное:
РЛС обнаружения ВЦ SPS-40 D
РЛС обнаружения НЦ. SPS-10F
РЛС навигационная. LN66
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC Мк 33 (2 х 6 - 112-мм)
ГАС с антенной в бульбовом обтекателе.SQS-26 AXR
система противоторпедной защиты Т Мк 6 «Fanfare»

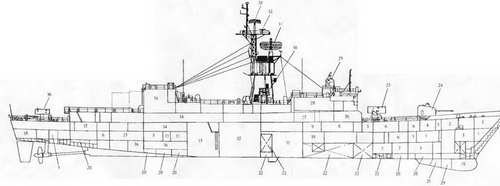

Оба корабля были проданы в рассрочку в декабре 1990 г. со сроком последнего платежа в декабре 1996 г. Вошли в состав ВМС Мексики 12 ноября 1993 г. Они относятся к противолодочным фрегатам ВМС США второго послевоенного поколения. Первоначально вооружение состояло из трех 76-мм автоматических орудий, вертолетной противолодочной системы DASH, ТА для противолодочных торпед и ПАРК ASROC Систему DASH демонтировали в начале 70-х годов. Перед передачей Мексике на фрегатах заменили один из 76-мм автоматов на более совершенный шведский 57-мм фирмы «Bofors», демонтировали ГАС с буксируемой антенной и соответствующее оборудование. Корпус корабля стальной, с удлиненным полубаком, двойным дном и смешанным набором с усиленными продольными связями. Водонепроницаемые переборки, доходящие до верхней палубы, делят его на 12 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. В качестве средств стабилизации используются ску\овые кили и неубирающиеся бортовые рули. Оба котла находятся в одном отсеке, разделенном продольной водонепроницаемой переборкой МО расположено в корму от КО. Надстройки выполнены из легких сплавов.
НИГЕРИЯ
Главным предназначением единственного фрегата военно-морских сил Нигерии является контроль за исключительной экономической зоной страны.
Aradu (МЕКО 360Н1) - 1 единица
ФРЕГАГ ARADU
Водоизмещение, т:
стандартное. 2 970
полное. 3 360
Главные размерения, м:
длина наибольшая (по КВЛ) 125,6 (119)
ширина наибольшая 15
осадка при полном водоизмещении. 4,32
осадка наиболее выступающей частью 5,8
Главная энергетическая установка:
тип дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с 2 х ТМЗВ -50 880
количество х тип ДД -
