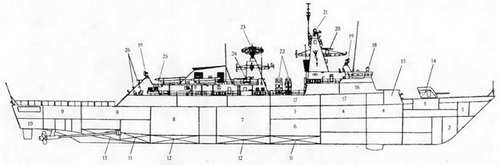

7. Носовое машинное отделение

8. Кормовое машинное отделение

9. Кубрики личного состава

10. Румпельное отделение

11. Цистерны пресной воды

12. Топливные цистерны

13. Цистерна авиационного топлива

14. 57-мм АУ с аппаратурой постанс дымовых завес

15. ПУ ЗРК "Sea Wolf"

16. БИЦ

17. Каюты офицеров

18. Колонка ОЭСУ "Radames" 2400

19. АП РЛС тип 1802

20. АП навигационной РЛС тип 1226

21. АП РЛС "Sea Giraffe" 150НС

22. ТПК ПКРК "Exocet"

23. АП РЛС DA 08

24. 30-мм АУ

25. 324-мм ТА

26. ПУ НУ PC системы "Super Barricade"

Зенитный ракетный комплекс:

тип комплекса

«Sea Wolf»

количество ПУ х направляющих (тип ПУ) 1 х 16 (VLS)

боекомплект. 16 ЗУР «Sea Wolf VL»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 2 - 57/70 (SAK Мк 2 «Bofors»)

резервная ОЭСУ.«Radames» 2400

количество АУ х стволов (тип АУ)2 х 1-30/75 (DS ЗОВ)

Противолодочное:

количество ТА х труб (тип ТА).2 х 3-324-мм (В 515)

тип торпед. торпеды Мк 46 мод. 5

СУ V 3901

Авиационное:

количество х тип вертолетов 1 х «Westland Wasp» HAS1

оборудование ВПП.светотехническое

тип ангара палубный

Радиоэлектронное;

БИУС NAUTIS-F с системой Link Y Mk 2

РЛС обнаружения ВЦ DA 08

РЛС обнаружения НЦ «Sea Giraffe» 150НС

РЛС навигационная тип 1226

РЛС УО2 х тип 1802

комплекс РЭБ.«Mentor»/THORN

пассивные средства РЭП

(количество ПУ х направляющих) «Super Barricade» (2 х 12- 102-мм)

ГАС с подкильной антенной«Spherion»

система противоторпедной защиты«Sea Siren»

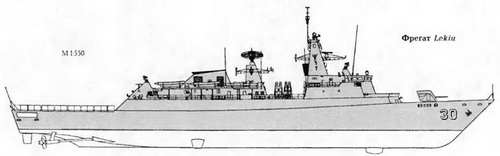

Контракт на постройку двух легких многоцелевых фрегатов для ВМС Малайзии с фирмой «Yarrow Shipbuilders)) был заключен 31 марта 1992 г. В случае полномасштабного военного конфликта эти корабли смогут нести патрульную службу, эскортировать конвои, вести борьбу с подводными лодками и надводными кораблями противника. Кроме того, фрегаты смогут выполнять функции флагманских кораблей. Корпус стальной, гладкопалубный, с фальшбортом в носовой оконечности, ниже ВП -двухпалубный, разделен водонепроницаемыми переборками на 12 отсеков и имеет почти на всем протяжении двойное дно, которое используется в качестве топливных и балластных цистерн. ГЭУ расположена в двух отсеках. ДД работают попарно через редукторы на ВФШ. Экономический ход обеспечивается работой двух ДД (либо одного борта, либо по одному на каждом борту). Надстройки стальные. Из-за их большого веса корабль имеет невысокие параметры остойчивости, ограничивающие его мореходность. Для обеспечения живучести основные технические средства корабля сделаны автономными. Оборудование, предназначенное для борьбы с пожарами, дублировано и максимально разнесено по длине корпуса, что, вместе с большим числом усиленных переборок, призвано обеспечить наибольшую живучесть в пределах заданного объема. Усиление набора корпуса позволило создать противоударные узлы крепления и соответственно снизить требования к ударостойкости оборудования. Это проектное решение уменьшило стоимость постройки. При разработке мероприятий по снижению ЭПР корабля большое количество технических решений было заимствовано из проекта фрегатов типа 23 ВМС Соединенного Королевства.

МАРОККО

В ВМС Марокко фрегаты обеспечивают контроль над исключительной экономической зоной, а также используются для «демонстрации флага».

Тип Leutenant Colonel Errhamani (тип модифицированный Descubierta) - 1 единица

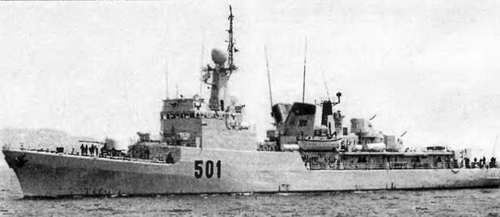

ФРЕГАТ LEUTENANT COLONEL ERRHAMANI

ОСНОВНЫЕ

ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1233

полное. 1479

Главные размерения, м:

длина наибольшая 88,8

ширина наибольшая 10,4

осадка наиболее выступающей частью 3,8

Главная энергетическая установка:

тип..дизельная

количество х тип ДД -

– суммарная мощность, л.с4 х 16V 956 ТВ91 - 15 000

количество гребных винтов..2 ВРШ

Скорость хода наибольшая, уз.25,5

Дальность плавания ходом 18 уз, мили. 4 000

Экипаж, чел. ПО

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект. 4 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса «Albatros»

количество ПУ х направляющих (тип ПУ) 1 х 8 (мод. 9)

боекомплект.24 «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ).2 х 1 -40/70 («Bofors»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

боекомплект.6 торпед Мк 46 мод. 1

количество РБУ х стволов (тип РБУ). 1 х 2 - 375-мм («Bofors»)

боекомплект.. 24 РГБ «Erica»

СУ Мк 309 мод. 0

Радиоэлектронное:

БИУС.SEWACO-MR с системой Link Y

РЛС обнаружения ВЦ и НЦ DA 05

РЛС обнаружения НЦ ZW 06

СУ ЗРК и АУ WM 25/41

средства РТР.ELT 715

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» (2 х 24 127-мм ПУ)

ГАС с подкильной антеннойDE 1160В

ПРН спутниковой навигационной системы TACAN. AN/URN-25

Контракт на постройку многоцелевого фрегата типа Descubierta правительство Марокко заключило с фирмой «Bazan E.N.» 7 июня 1977 г. В отличие от прототипа он вооружен ПКРК «Exocet» и имеет более совершенную систему кондиционирования воздуха. Кроме того, в 1996 г корабль прошел в Картахене на верфи фирмы «Bazan E.N.» ремонт и модернизацию. В частности, устаревшие 40-мм зенитные автоматы заменили на более совершенные такого же калибра. (Подробно тип Descubierta рассмотрен в разделе о фрегатах Испании.)

Тип Floreal - 2 единицы (в постройке)
