Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)
Шрифт:
– суммарная мощность, л.с 2 х 20V 956 ТВ92- 10 420
количество гребных винтов.2 ВРШ Скорость хода наибольшая, уз. 30,5

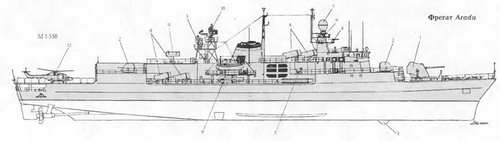

1. 127-мм АУ
2. 40-мм АУ
3. Обтекатель антенны ГАС F.A 80
4. АП навигационной РЛС тип 1226
5. АП РЛС STIR CVOWM 25
6. АП средств RDL-2
7. ПУ НУРС системы SCLAR
8. ТПК ПКРК "Otomat"
9. 324-мм ТА
10 АП РЛС AWS-5
11. ПУ ЗРК "Albatros"
12.
Дальность плавания, мили:
ходом 18 уз. 4 500
ходом 15 уз 6 500
Экипаж, чел. (в том числе офицеров) 195 (26) +35 кадетов
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Otomat» Mk 1
количество ПУ х направляющих
(тип боекомплекта) 8 х 1(ТПК)
боекомплект. 8 ПКР
Зенитный ракетный комплекс:
тип комплекса..«Albatros»
количество ПУ х направляющих (тип ПУ) 1x8 (мод. 9)
боекомплект 24 ЗУР «Aspide»
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 x 1- 127/54 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ) 4 х 2 - 40/70 («Breda»)
Противолодочное:
количество ТА х труб (тип ТА) 2x3 (STWS-1B)
боекомплект. 18 торпед A244S
количество бомбосбрасывателей.1
СУ «Westa»
Авиационное:
количество х тип вертолетов. 1 х «Lynx» Mk 89
оборудование ВПП светотехническое
тип ангара палубный
Радиоэлектронное:
БИУС SEWACO-BV
РЛС обнаружения ВЦ и НЦ AWS-5
РЛС навигационная.тип 1226
СУ ЗРК и АУ. WM 25 с двумя РЛС STIR
средства РТР.RDL-2
активные средства РЭП. RCM-2
пассивные средства РЭП
(количество ПУ х направляющих)SCLAR (2 х 20- 105-мм)
ГАС с подкильной антенной ЕА 80
Первый корабль, спроектированный и построенный в соответствии с концепцией МЕКО. Заказан в декабре 1977 г.; 4 сентября 1981 г. закончены ходовые испытания. Фрегат имеет гладкопалубный корпус, с ярко выраженным дифферентом на корму и большим развалом бортов. Характеристики остойчивости, стандарты оформления помещений и постов, конструкции систем и механизмов отвечают требованиям ВМС Германии. Надстройка включена в эквивалентный брус. Корпус имеет две непрерывные палубы (верхнюю и нижнюю) и платформу, 15 водонепроницаемых переборок и второе дно на всем протяжении. Все жилые и служебные помещения оборудованы системой кондиционирования воздуха (которая обеспечивает комфортные условия при температуре наружного воздуха от + 35 до - 2°С). Рулевое устройство состоит из одного руля с электрогидроприводами (обслуживается двумя насосами). В качестве активных успокоителей качки используются неубирающиеся рули. ЭЭС включает в себя четыре ДГ мощностью по 850 кВт, которые вырабатывают ток напряжением 440 В и частотой 60 Гц. Кроме того, имеется аварийный ДГ мощностью 452 кВт, обеспечивающий сеть однофазного тока напряжением 115 В и частой 60 Гц. Для выработки тока частотой 400 Гц имеются два преобразователя частоты мощностью по 75 кВт-А и один мощностью 8 кВт-А. В наиболее пожароопасных помещениях (отсеки ЭУ, ЭЭС, ангар для вертолета) установлена система объемного пожаротушения «На1оп». ГТД снабжены индивидуальными системами данного типа. Корабль приспособлен для действий в условиях применения средств массового поражения. Фрегат снабжен устройствами приема грузов на ходу в море (топлива-кильватерным способом, а твердых грузов - траверзным). Штатная автономность 30 суток. При условии пополнения грузов она может быть доведена до 90 суток. Aradu является флагманским кораблем ВМС Нигерии. За годы службы он трижды перенес навигационные аварии (посадки на мель) и один пожар в одном из МО в 1987 г. Одна из навигационных аварий произошла после ремонта и модернизации 1991 - 1994 гг. В 1996 г. ушел в Монровию (Либерия), где оставался до 1998 г. Вернулся в Лагос в крайне плохом техническом состоянии. По мнению специалистов, большинство систем и механизмов корабля находится в нерабочем состоянии.
НИДЕРЛАНДЫ
Фрегаты
Тип Тготр - 1 единица

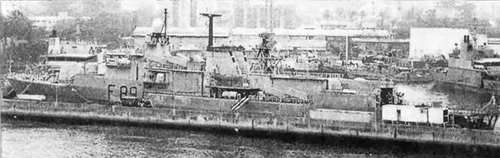

ФРЕГАТ DE RUYTER
Водоизмещение, т:
стандартное 3 665
полное 4 308
Главные размерения, м:
длина наибольшая. 138,4
ширина наибольшая.14,8
осадка при полном водоизмещении 4,6
Главная энергетическая установка:
тип газотурбинная, с раздельной
работой форсажных и маршевых двигателей
количество х тип форсажных ГТД -
– суммарная мощность, л.с2 х ТМЗВ -50 880
1. Цепной ящик
2. Кубрики личного состава
3. Подбашенное отделение 120-мм АУ
4. Кладовые
5. Погреб 120-мм патронов
6. ЦБП
7. ПЭЖ
8. Отсек рефрижераторных машин
9 Носовое машинное отделение (форсажные ГТД и носовая электростанция)
10. Кормовое машинное отделение (маршевые ГТД и редукторы)
11. Торпедный погреб
12. Кормовая электростанция 13 Помещения ГРЩ
14. Румпельное отделение
15. Балластная цистерна
16. Обтекатель антенны ГАС CWE-610
17. Топливные цистерны
18. 120-мм АУ
19. ПУ ЗРК "NATO Sea Sparrow"
20. АП РЛС WM 25
21. Ходовой мостик ГКП
22. Радиолокационная рубка
23. АП навигационной РЛС тип 1226
24. АП системы SCOT ID SATCOM
25. Обтекатель АП MTTR/SPS-01
26. ТПК ПКРК "Harpoon"
27. АП РЛС SPG-51C
28. 324-мм ТА
29. ПУ ЗРК "Standard SM-1MR"
30. ПУ НУРС системы SRBOC
31. 30-мм АУ
32. Вертолет "Lynx" SH-14B
количество х тип маршевых ГТД -
– суммарная мощность, л.с. 2 л RM1C -9 900
количество гребных винтов 2 ВРШ
Скорость хода наибольшая, уз. 30
Дальность плавания ходом 18 уз, мили.5 000
Экипаж, чел. (в том числе офицеров) 306 (34)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Нагрооп»
количество ПУ х направляющих 2x4
боекомплект. 8 ПКР RGM-84G
Зенитные ракетные комплексы:
тип комплекса.. ((Standard SM-1MR»
количество ПУ х направляющих (тип ПУ). lxl (Мк 13 мод. 4)
боекомплект 40 ЗУР RIM-66E
или RIM-66E-5
СУ.Мк 74 мод. 2 с двумя РЛС SPG-51С
тип комплекса. «NATO Sea Sparrown
количество ПУ х направляющих (тип ПУ) I х 8 (Мк 29 мод. 3)
