Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)
Шрифт:

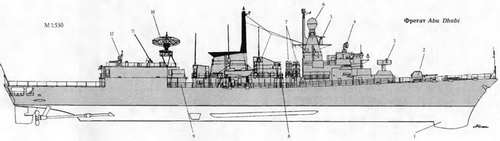

2. 76-мм АУ
3. ПУ ЗРК "NATO Sea Sparrow"
4. АП РЛС STIR
5. АП РЛС "Scout"
6. АП РЛС CyOWM 25
7. ТПК ПКРК "Harpoon"
8. ПУ НУРС системы SBROC
9. 324-мм ТА
10. АП РЛС LW08
11. 20-мм АУ
12. 30-мм АУ
осадка при полном водоизмещении 4,3
осадка наиболее выступающей частью. 6,2
Главная энергетическая установка:
тип газотурбинная, с раздельной
работой форсажных и маршевых двигателей
количество х тип форсажных ГТД -
–
количество х тип маршевых ГТД -
– суммарная мощность, л.с. 2 х RM1С - 9 900 количество гребных винтов.2 ВРШ
Скорость хода наибольшая, уз 30
Дальность плавания ходом 16 уз, мили 4 700
Экипаж, чел. (в том числе офицеров).. 176 (18) + 24 дополнительных места
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса. «Нагрооп»
количество ПУ х направляющих 2x4
боекомплект 8 ПКР RGM-84D
Зенитный ракетный комплекс.
тип комплекса «NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ) 1 * 8 (Мк 29)
боекомплект 24 ЗУР RIM-7M/P
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Melara Compact»)
количество АУ х стволов (тип АУ) 1 х 1-30-мм (SGE-30 «Goalkeeper»)
количество АУ х стволов (тип АУ) 2 х 1-20-мм («ОегИсоп»)
Противолодочное:
количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод. 5)
тип торпед Мк 46 мод. 5 или A-244S
Авиационное:
количество х тип вертолетов 2 * AS 565 «Panther»
оборудование ВПП. светотехническое
тип ангара палубный
Радиоэлектронное:
БИУС SEWACO-II с системой Link 11
РЛС обнаружения ВЦ..LW 08
РЛС обнаружения НЦ «Scout»
СУ ЗРК и АУ WM 25 с РЛС STIR
комплекс РЭБ.. «Ranises»
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC Mk 36 (2 * 6-130-мм)
ГАС с антенной в носовом бульбовом обтекателе SQS-505

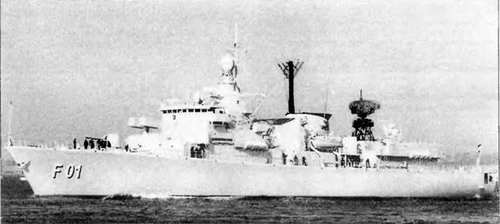

Контракт на передачу ОАЭ двух фрегатов типа Kortenaer был подписан с фирмой «Royal Shelde» 2 апреля 1996 г. Abu Dhabi вошел в состав ВМС страны в декабре 1997 г., а А1 Emirat - в мае 1998 г. Экипажи для кораблей готовились в Нидерландах. Перед передачей
ОАЭ на фрегатах смонтировали новую систему кондиционирования воздуха и РЛС «Scout», которая обеспечивает боевое использование ПКРК и ЗАК. (Более подробно о кораблях этого типа см раздел о фрегатах типа Kortenaer ВМС Нидерландов.)
ПАКИСТАН
Из-за неразрешенного территориального вопроса, Пакистан старается поддерживать свои вооруженные силы, и в частности ВМС, на одном уровне с Индией. Однако отсутствие судостроительной базы и тяжелое финансовое положение страны заставляют правительство
Тип Tariq (Amazon пр. 21) - 6 единиц
Продольный разрез фрегата Tarig
1. Провизионные кладовые
2. Подбашенное отделение 114-мм АУ
3. Кубрики личного состава
4. Кубрики старшин
5. Помещение ГРЩ
6. Санузел
7. Помещение кондиционеров
8. Мастерские
9. Центральный пост
10. Кладовая ЗИП
11. Буфет и бар
12. Камбуз и столовая
13 Румпельное отделение
14. Цепной ящик
15 К\адовые
16. Рубка гидроакустиков
17 Помещения преобразователен
18. Носовая электростанция
19. Носовое МО
20. Кормовое МО
21 Кормовая электростанция
22. Топливные цистерны
23 Насосное отделение
24. Балластные цистерны
25. Погреб 114-мм патронов
26. Топливные цистерны
27. Выгородка гирокомпаса
28. Цистерны пресной воды
29. Каюты офицеров
30. Офицерский санузел и лазарет
31. Канцелярия
32. Торпедный погреб
33. Ангар для вертолета
34. 114-мм АУ Мк.8
35. ПУ ПКРК "Harpoon"
36. ГКП
37. Посты РЭВ и связи
38. Закрытый ходовой мостик
39. Открытый ходовой мостик
40. 20-мм зенитный автомат
41. Антенны РЛС тип 912
42. Антенны РЛС тип 1006
4.3. Антенны станции РЭБ тип 182
44. Антенны РЛС тип 992R
45. ПУ НУРС системы "Corvus"
46. Обтекатель антенны ГАС тип 184Р
47. 324-мм ТА
48. 20-мм АУ
Водоизмещение, т:
стандартное3 100
полное 3 700
Главные размерения, м:
длина наибольшая (по КВЛ). 117(109,7)
ширина наибольшая. 12,7
осадка при полном водоизмещении 5,9
Главная энергетическая установка:
тип..газотурбинная, с раздельной
работой форсажных и маршевых двигателей
количество х тип форсажных ГТД -
– суммарная мощность, л.с 2 х ТМЗВ -50 000
