Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)
Шрифт:
количество х тип маршевых ГТД -
– суммарная мощность, л.с. 2 х RM1C-9 900
количество гребных винтов. 2 ВРШ
Скорость хода, уз:
наибольшая.30
под маршевыми ГТД..18
Дальность плавания, мили
ходом 17 уз 4 000
ходом 30 уз 1200
Экипаж, чел. (в том числе офицеров). 175 (13) + 192 дополнительных места
Вооружение:
Комплексы противокорабельных ракет:
тип комплекса. «Нагрооп»
количество ПУ х направляющих (тип ПУ) 4 х 1 (ТПК)
боекомплект 4 ПКР RGM-84C "
Зенитный ракетный комплекс:
тип комплекса 1 х LY-60N 2*
количество ПУ х направляющих 1x6
боекомплект. 6 ЗУР
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 х 2- 114/55 (Мк 8
резервная ОЭСУ..«Najir» Мк 2
количество АУ х стволов (тип АУ) 1 х 1 - 20-мм (Мк 15 «Vulcan Plialanx») '"
количество АУ х стволов (тип АУ). 2x1- 20-мм («Оегпсоп»)
количество АУ х стволов (тип АУ) 2 х 2 -25-мм/60 (2М-3) '*
количество АУ х стволов (тип АУ). 2x1 - 20-мм (GAM-B01)
Противолодочное-
количество ТА х труб (тип ТА)..2 х 2 - 400-мм (Тр 43X2),
2 х 3-324-мм (STWS Мк 2) *
тип торпед. Тр 43 или Мк 46
Авиационное:
количество х тип вертолетов. 1 х «Lynx» HAS 3
оборудование ВПП. светотехническое
тип ангара. палубный
Радиоэлектронное:
БИУС CAAIS J\
9 LV Mk 3 с системой Link Y 4*
РЛС обнаружения ВЦ и НЦ тип 992R, DA 08 5*
РЛС навигационная..тип 1006 " или 1007
СУ ЗРК и 114-мм АУ WSA-4 с двумя РЛС типа 912 (RTN 10Х)
средства РТР.DR 3000 S
пассивные средства РЭП
(количество ПУ х направляющих).. «Corvus» (2 х 8- 195-мм) '*
SRBOC Mk 36 (2 х 6 - 130-мм)
ГАС с подкильной антенной..тип 184Р
ГАС с буксируемой антенной ATAS
ГАС классификации донных целей тип 162М
система противоторпедной защиты. тип 182
'* На Babur, Badr и Shahjahan.
– * На Tanq, Khaibar и Tippu Sullan.
Ha Badr и Shahjahan. 4" На остальных кораблях. 5* Ha Tippu Sultan, Tariq и khaibar.

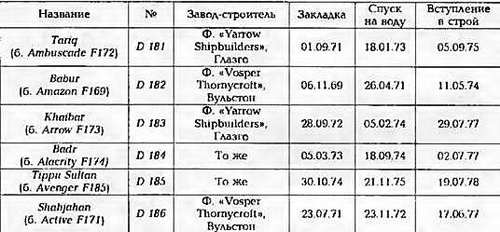

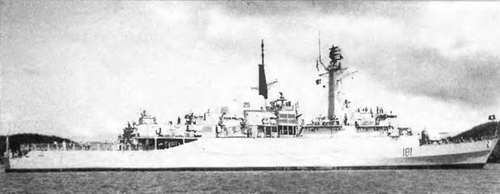

В соответствии с соглашением о военном сотрудничестве Великобритания в начале 1993 г. продала Пакистану все шесть фрегатов типа Amazon. Первым из них был передан Ambuscade - 28 июля 1993 г., за ним последовали Amazon - 30 сентября 1993 г., Alacrity и Arrow - 1 марта 1994 г., Avenger и Active - 23 сентября 1994 г. Причем Alacrity и Acn've перед тем как отправиться в Пакистан прошли в Швеции ремонт и модернизацию. Последняя была связана с усовершенствованием системы кондиционирования воздуха, заменой ЗРК «Sea Cat» на ЗАК «Vulcan Phalanx» или ЗРК LY-60, системы постановки ложных целей «Corvus» -на SRBOC, ПКРК «ЕхосеЬ-на ПКРК «Нагрооп» и торпед английского образца на шведские. Кроме того, на части кораблей РЛС типа 992R заменили на РЛС DA 08. Остальные фрегаты прошли подобную модернизацию в самом Пакистане. Таким образом, по составу вооружения они были унифицированы с эсминцами типа Gearing и в настоящее время классифицируются как эсминцы. Проект фрегатов в 1968 - 1969 гг. был разработан английской фирмой «Vosper Thornycroft» (известен как тип 21). Они являлись первыми кораблями, использующими в ГЭУ газовые турбины. Корпус стальной, гладкопалубный, с двойным дном, оптимизирован для движения на небольших ходах в условиях сильного волнения. Надстройки из алюминиево-магниевых сплавов. Корпус разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 14 отсеков. Он имеет две палубы и две платформы. Междудонное пространство используется в качестве топливных и масляных цистерн. Как отмечают специалисты, данные корабли обладают низкой боевой живучестью, что особенно ярко проявилось в период англо-аргентинского конфликта, в котором участвовали все фрегаты серии. Так, например, 21 мая 1982 г. Ardent во время обстрела позиций аргентинских войск в районе Сан-Карлоса подвергся атаке со стороны 15 аргентинских штурмовиков «Aeromakki» MB 326. Из-за дезорганизации огня ЗРК самолеты смогли совершить прицельное бомбометание. В корабль попало четыре 225-кг бомбы, и он загорелся. Борьба с пожарами затруднялась плавлением и горением надстроек, а также кабельных трасс, сопровождавшимся выделением токсичных газов. После нескольких часов безуспешной борьбы с пожарами корабль затонул. Практически аналогично погиб фрегат Antiloup. 23 мая 1982 г.
Тип Zulfiquar [Leander, пр. Improved 12) - 2 единицы
ФРЕГАТ ZULFIQUAR
Водоизмещение, т:
стандартное. 2 650
полное.. 2 962
Главные размерения, м:
длина наибольшая (по КВЛ) 113,4(109,7)
ширина наибольшая.13,1

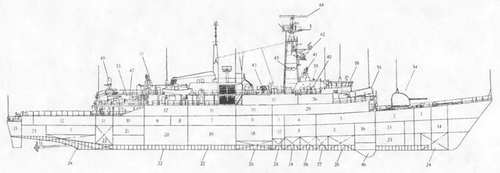

1. Обтекатель антенны ГАС тнп 170В
2. 114-мм АУ
3. АП РЛС тнп 904
4. АП навигационной РЛС тип 1006
5. АП РЛС тип 993
6. 25-мм АУ
7. АП средств РТР
8. АП РЛС тип 966
9. Вертолет "Alouette III"
10. Бомбомет "Limbo"
11. ПУ НУРС системы "Corvus"
осадка при полном водоизмещении.4,5
осадка наиболее выступающей частью 5,5
Главная энергетическая установка:
тип ПТУ
количество х тип ТЗА-
– суммарная мощность, л.с 2 х «White/English Electricw - 30 000
количество х тип главных котлов
(параметры пара)2 х «ВаЬсоск amp; Willcox»
(38,7 кг/см'; 450"С)
количество гребных винтов. 2 ВФШ
Скорость хода наибольшая, уз 28
Дальность плавания ходом 15 уз, мили 4 000
Экипаж, чел. (в том числе офицеров) 235 (15)
Вооружение:
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1x2 - 114/45 (Мк 6 «Vickers»)
СУ MRS 3 с РЛС тип 904
количество АУ х стволов (тип АУ) 3 х 2 -25-мм (2М-3)
Противолодочное:
количество РБУ х стволов (тип РБУ) 1 х 3 -305-мм («Limbo» Mk 10)
боекомплект.38 РГБ
Авиационное:
количество х тип вертолетов 1 х «Alouette III» SA 319В
оборудование ВПП светотехническое
тип ангара палубный
Радиоэлектронное:
РЛС обнаружения ВЦ. тип 966
РЛС обнаружения НЦтип 933
РЛС навигационная тип 1006 и 1007
средства РТР.. UA 8/9/13
активные средства РЭП. тип 668
пассивные средства РЭП. «Corvus» (2x8 ПУ)
ГАС с подкильной антенной тип 170В и тип 184 '*
ГАС классификации цели с подкильной антенной..тип 162М
'* Целеуказание РБУ.
Данные корабли являются фрегатами английской постройки типа Leander с расширенным корпусом- «broad beamed» (см. раздел о фрегатах ВМС Индии). Zulfiquar был передан 14 октября 1988 г., a Shamsher- 15 июля 1988 г.
После прибытия в Пакистан на кораблях демонтировали ЗРК «Sea Cat», а 20-мм зенитные автоматы заменили на 25-мм. На крыше рубки установили дополнительную навигационную РЛС.
