15. АП навигационной РЛС тип 1006
16. АП РЛС тип 993
количество тип ГТД -
– суммарная мощность, л.с 1 LM 2500 -30 172
количество х тип АД -
– суммарная мощность, л.с 2 х MTU 12V 1 163 ТВ83-8 840
количество гребных винтов 2 ВРШ
Скорость хода наибольшая, уз 27
Дальность плавания ходом 18 уз, мили 6 0П0
Экипаж, чел. |в том числе офицеров) 163 (22)
Вооружение:
Зенитный ракетный комплекс.
тип комплекса.. «NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ),.. 3 х 8 (Мк 41
боекомплект 8 ЗУР RIM-7P + 32 ЗУР ESSM
СУ. CW1 Мк 73 Mod 1
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 - 1 - 127/54 (Мк 45 мод 2(
количество АУ х стволов (тип AV). 1 х 1 - 20 мм (Мк 15
Mori. 1 1 «Vulkan Ph‹alanx»)
Противолодочное:
количество ТА х труб (тип ТА).2» 3 - 324-мм (Мк 32 мод. 5)
боекомплект. Мк 46 мод. 2
Авиационное:
количество х тип вертолетов. 1 * «Seasprite» SH-2G '*
оборудование ВПП светотехническое с системой «Trigon-З»
тип ангара палубный
Радиоэлектронное:
БИУС. 9LV 453 Мк 3 с системами Link 11,
S АТС ОМ
РЛС обнаружения ВЦ. SPS-49 (V) 8 ANZ
РЛС обнаружения ВЦ и НЦ 9LV 453 TIR
РЛС навигационная..9600 ARPA
система РТР Sceptre А
активные средства РЭП Telegon ЮС
пассивные средства РЭП
(количество ПУ х направляющих). SRBOC Мк 36 Mod I |2»b - 130-мм),
«Nulka»
ГАС с подкилыюй антенной ' «Sphenon В» мод. 5
система противоторпедной защиты SLQ-25/«Nixie»
1 R 2001 г буду! ммепепы на перголег.‹Sea Htiwk›. SII-2F При необходимости кочможпа установка ГЛС ‹ГППА

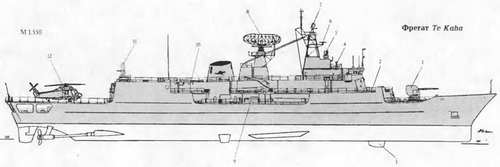

Контракт на постройку 10 фрегатов типа МЕКО 200 ANZ (восемь для ВМС Австралии и два для ВМС Новой Зеландии) был заключен с консорциумом AMECON 19 ноября 1989 г. По соглашению между Австралией и Новой Зеландии модули корпуса собирались в Ньюкасле (Австралия), а модули надстроек -в Вангарее (Новая Зеландия). Затем все модули доставлялись в Вильямстаун (Австралия), где собирались корабли. Фрегаты Новой Зеландии являются вторым и четвертым кораблями серии. Они предназначены для замены фрегатов типа Leander. На кораблях Новой Зеландии (в отли чие от австралийских) не установлены функциональные модули ЗАК, часть СУО и средств РТР, а также ТПК ПКРК «Нагрооп». Это объясняется тем, что в мирное время фрегаты выполняют задачи по охране экономической зоны, для которых имеющегося вооружения вполне достаточно.
Тип Canterbury (Leander пр. Improved 12») - 1 единица
Водоизмещение, т:
стандартное..2 4/4
полное.. 2 945
Главные размерения, м:
длина наибольшая (по КВЛ) 113,4 (109,7)
ширина
осадка при полном водоизмещении.5,5
Главная энергетическая установка:
тип. ту

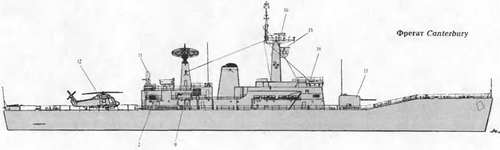

ФРЕГАТ CANTERBURY
количество х тип ГЗА
– суммарная мощность, л.с. 2 х «White/English Electric» - 30 000
количество х тип главных котлов
(параметры пара).2 х «ВаЬсоск amp; Willcox»
(38,7 кг/см9; 450°С)
количество гребных винтов. 2ВФШ
Скорость хода наибольшая, уз 28
Дальность плавания ходом 15 уз, мили. 5 500
Экипаж, чел. (в том числе офицеров) 245 (15) Вооружение:
Артиллерийские комплексы:
количество АУ х стволов (тип АУ).1x2- 114/45 (Мк 6 «Vickers»)
РЛС УО RCA TR 76
количество АУ х стволов (тип АУ).1 «1 - 20-мм
(Мк 15 Mod 11 «Vulcan Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА) 2 x 3 -324-мм (Мк 32 мод з)
гип торпед Мк 46 мод. 2 Авиационное:
количество х тип вертолетов. 1 х «Seasprite» SH-2G
оборудование ВПП светотехническое с системой
принудительной посадки Trigon-3
тип ангара. палубный
Радиоэлектронное:
БИУС. NAUTIS F с системой Link 11
РЛС обнаружения ВЦ. LW 08
РЛС обнаружения ВЦ и НЦ. тип 993
РЛС навигационная. тип 1006
СУ оружием общекорабельная RCA R-76C5 GFCS
средства РТР. «Phoenix»
активные средства РЭП PST 1288 HVU
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC Мк 36 (2 x 6 - 130-мм)
ГАС с подкильной антенной,., тип G750 ГАС классификации донных целей
с подкильной антенной тип 162М
система противоторпедной защиты, тип 182
Корабли являются фрегатами английской постройки типа Leander с расширенным корпусом - «broad Ьеатес!» (см. раздел о фрегатах ВМС Индии). Canterbury заказали в августе 1968 г., и изначально он строился для ВМС Новой Зеландии. Корабль был передан в августе 1972 г. Однотипный фрегат Wellington был построен по заказу ВМС Великобритании (Восстал re) Корабль продали 1 октября 1982 г., и в декабре 1982 г. он пришел в Новую Зеландию. Wellington вывели из состава флота и продали на слом в конце 1999 г. Canterbury в 1984 г. в Вильямстауне был модернизирован.
На нем установили БИУС, новую систему управления огнем 114-мм АУ, от четырех до шести 12,7-мм пулеметов, ТА для противолодочных торпед, РЛС LW08, ГАС типа G750 и комплексную систему РЭБ с ПУ SRBOC. В ноябре 1993 г фрегат прошел очередную модернизацию, в ходе которой демонтировали ЗРК «Sea Cat» и установили систему Link 11. В 1995-1996 гг. Canterbury вооружили ЗАК «Vulcan Phalanx», а ангар увеличили для вертолета «Seasprite». С 2001 г. будет базироваться вертолет SH-26. Фрегат планируется вывести из состава флота в 2005 г.
