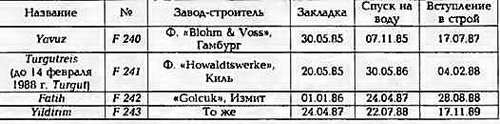

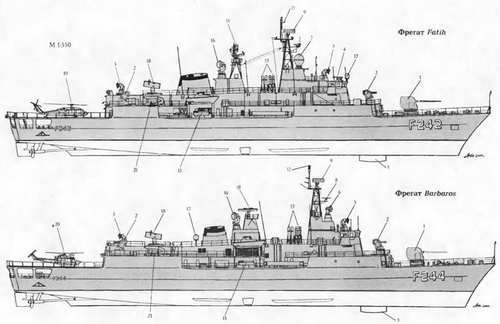

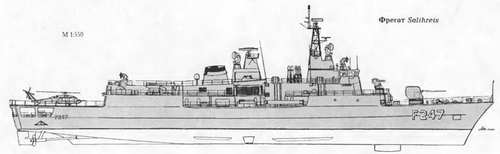

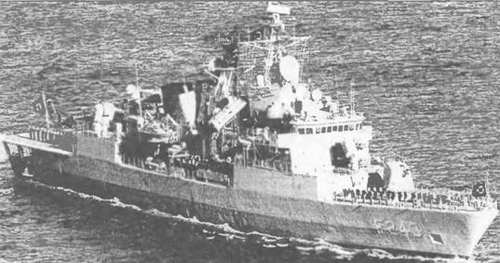

Корпус корабля гладкопалубный, практически на всем протяжении с двойным дном. Он разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 12 отсеков. Каждый из отсеков оснащен автономной противопожарной и вентиляционной системами с вертикальным расположением трубопроводов, а также средствами наблюдения и контроля, передачи данных и распределения энергии, при минимуме отверстий в межотсечных переборках. Корпус -гладкопалубный со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута. Набор - продольно-поперечный, состоящий из стрингеров бульбового профиля и рамных шпангоутов. В конструкции хорошо развитой надстройки широко использованы алюминиевые сплавы. Система стабилизации качки включает бортовые рули и скуловые

кили. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Фрегаты оборудованы для действий в условиях применения средств массового поражения. Корабль разделен на две зоны борьбы за живучесть. Центральный ПЭЖ находится в посту управления ЭУ. В случае его выхода из строя используется носовой ПЭЖ. На каждую линию вала работают по два ДД. Отбор мощности на линии валов производится посредством системы малошумных редукторов. ДД располагаются в двух отсеках. В кормовом машинном отделении находятся редукторы и два ДГ MTU 8V 396 ТВ 53 мощностью по 650 кВт. Третий ДГ мощностью 650 кВт установлен в отсеке за кормовым машинным отделением Кроме того, имеется резервный ДГ KHBF 12L 413 мощностью 224 кВт. Имеется два отдельных силовых щита производства фирмы «Siemens», что обеспечивает 100%-ное резервирование при полной нагрузке. Управление и контроль за работой всех главных либо вспомогательных механизмов и систем полностью автоматизированы. В каждом отсеке они осуществляются своим компьютерным комплексом, который связан с центральным компьютером двумя шинами. Одновременно информация поступает на БИУС. Система боевого управления включает голландскую систему управления STACOS мод. 1 (STACOS TU), информация которой представляется на двух тактических дисплеях и штурманском столе. Фрегаты типа Yavuz оснащены системой TAICOS немецкого производства, которая обеспечивает командира соединения необходимой информацией для принятия решения по применению и управлению системами и средствами соединения. Система управления вертолетом - «Vesta», по этой же системе обеспечивается и загоризонтное ЦУ ПКР. Система внешней связи осуществляется в диапазоне СВ, KB и УКВ - AN/WSC-3(V)6. Внутренняя система связи - MCS-2002 (производства фирмы PST и «Siemens»). В систему навигации, кроме РЛС тип 1226, входит гирокомпас «Standard 6» и система AN/WSM-31.

Тип Тере (Knox) - 8 единиц

ФРЕГАТ AKDENIZ

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное ЗОН

полное.. 4 260

Главные размерения, м:

длина наибольшая… 134

ширина наибольшая.14,3

осадка при полном водоизмещении. 4,6

осадка наиболее выступающей частью..7,8

Главная энергетическая установка:

типПТУ

количество х тип ТЗА -

– суммарная мощность, л.с 1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара) 2 х «ВаЬсоск amp; Willcox»

(84,4 кг/см2; 510°С)

количество гребных винтов..1 ВФШ

Скорость хода наибольшая, уз.27

Дальность плавания ходом 22 уз на одном котле, мили 4 000

Экипаж, чел. (в том числе офицеров).. 288 (20)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагрооп»

ПУ 2 направляющие в ПУ Мк 112 ПАРК

СУ SWG-1A «Нагрооп» LCS

Противолодочный ракетный комплекс:

тип комплекса ASROC

Обтекатель антенны ГАС SQS-26 СХ

2. 127-мм АУ

3. ПУ ПЛУР н ПКР RGM-84G

4. Пост СУ Mk68 GFCS

5. ПУ НУРС системы SBROC

6. АП РЛС SPS-40B

7. АП навигационной РЛС LN66

8. АП РЛС SPS-10

9. АП станции WLR-1

10. АП системы Link 14

11. АП комплекса SLQ-32C

12. 324-мм ТА

13. Ангар

14. Вертолет "Seasprile"

15. 20-мм ЗАК "Vulkan Phalanx"

16. Порт ГПБА SQR-18 A(V) 1

1. 100-мм АУ

2. АП навигационной РЛС тип 1226

3. Колонка ОЭСУ "Panda" Mk 2

4. ПУ НУРС системы "Dagaie"

5. АП РЛС DRBC 32Е

6. АП РЛС DRBV 51А

7. ТПК ПКРК "Exocei"

8. 533-мм ТА

9. АП системы SATCOM

10. РБУ "Creusot-Loire" Mk 54

11. Обтекатель антенны ГАС DUBA-25

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 112)

боекомплект. 8 ПКР RGM-84A+ 8 ПЛУР RUR-5A

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2x1 - 127/54 (Мк 42 мод. 9)

СУ Мк 68 GFCS

с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ) 1x1 -20/76

(Мк 15 «Vulcan/Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА)2 х 2 -324-мм (Мк 32 мод. 5)

тип торпед..Мк 46 мод. 5

СУ противолодочным оружием.. Мк 114 мод. 16

Авиационное:

количество х тип вертолетов. 1 х АВ 212 ASW или

«Seasprite» SH-2F системы LAMPS I

оборудование ВПП. светотехническое

с системой принудительной посадки RAST

тип ангарателескопический

Ради оэлект ронное:

БИУС. «Sigma» К5 с системами Link 11 и 14

РЛС обнаружения ВЦ.. SPS-40B

РЛС обнаружения НЦ SPS-10 или SPS-67

РЛС навигационная LN66

средства РТР.WLR-1, WLR-6

активные средства РЭП. SLQ-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Mk 36 (2 х 6-130-мм)

ГАС с антенной в бульбовом обтекателе SQS-26 СХ

система противоторпедной защиты Т-Мк 6/ «Fanfare»/h№ SLO-25 «Nixie»

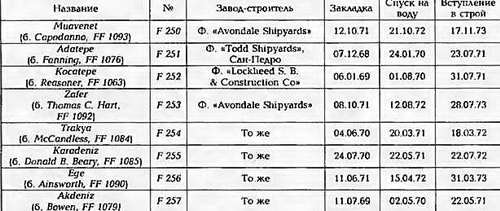

Решение о передаче Турции кораблей этого типа правительство США приняло в середине 1992 г. Соответствующий законопроект был принят Конгрессом в июне 1993 г. Muavenet передали ВМС Турции 12 сентября

1993 г., Adatepe - 27 сентября 1993 г., Kocatepe - 28 августа 1993 г., Zafer-30 августа 1993 г., Trakya - 6 мая 1994 г., Karadeniz - 20 мая

1994 г., Еде -27 мая 1994 г. и Akdeniz - 3 июня 1994 г. Корабли относятся к многоцелевым фрегатам ВМС США типа Кпох, строившимся в период с 1969 по 1975 гг. В 1998 г. для разборки на зап. части Турции были переданы фрегаты W. S. Sims (FF 1059), Paul (FF 1080) и Miller (FF 1091). Работы по модернизации в 1979 г. увеличили водоизмещение фрегатов этого типа на 9,1 т. При этом были увеличены ангар и ВПП, ЗУР «Sea Sparrow» заменили на ЗАК «Vulcan/Phalanx». Система Link 11 была установлена после передачи кораблей Турции.
