Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

Апальков Юрий Валентинович

Контракт на строительство фрегатов серии ПВ был окончательно утвержден в 1994 г. В отличие от фрегатов серии НА, на них установили ВПУ Мк 41 мод. 8 на 16 ракет RIM-7P NATO «Sea Sparrow» (в дальнейшем - 64 «Evolved Sea Sparrow»). Вместо директора ТМХ установлена еще одна РЛС STIR (данные выводятся на консоли управления МОС Мк 2). Вместо системы РЭП SRBOC Мк 158 установлена система ALEX. Усовершенствованная система навигации имеет в своей основе две системы инерциальной навигации ((Raytheon Anschutz MINS». На кораблях серии ПА ВПУ Мк 41 мод. 8 будет

установлена при модернизации.

1. Кладовые

2. Цепной ящик

3. Кубрики личного состава

4. Погреб 127-мм патронов

5. Коридоры

6. Лазарет

7. Балластные цистерны

8. Помещения гидроакустиков

9. Носовая электростанция

10. Носовое отделение ДГ

11. Носовое машинное отделение

12. Кормовое машинное отделение

13. Кормовая электростанция

14. Кормовое отделение ДГ

15. Вентиляторная

16. Румпельное отделение

17. Топливные цистерны

18. Цистерна авиационного топлива

19. Обтекатель антенны ГАС SQS-56

20 Модуль 127-мм АУ (подбашенное отделение)

21. 127-мм АУ

22. Модуль 25 мм ЗАК "Sea Zenith"

23. 25-мм ЗАК "Sea Zenith"

24. АП РЛС "Seaguard"

25. Кают-компания офицеров

26. Каюты офицеров

27. АП РЛС STIR

28. АП навигационной РЛС 20 V90

29. АП РЛС AWS 6

30. АП системы Link 11/14

31. ТПК ПКРК "Нагрооп"

32. АП РЛС AWS 9 TN

33. ВПУ Мк 41 мод. 8

34. Ангар

35. Вертолет "Seahawk"

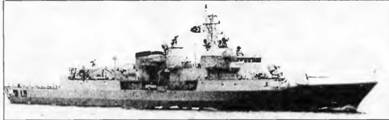

Тип Yavuz (МЕКО 200 TN серии I) - 4 единицы

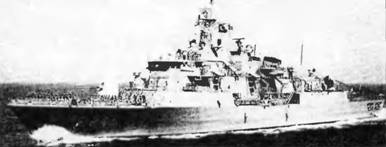

ФРЕГАТ YILDIRIM

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное.. 2414

полное. 2919

Главные размерения, м:

длина наибольшая (по КВЛ),.115 (105,8)

ширина наибольшая. 14,2

осадка при полном водоизмещении 4,12

Главная энергетическая установка:

тип. дизельная

количество х тип ДД -

–  суммарная мощность, л.с.. 4 х MTU 20V 1163 ТВ93-29 940

количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая 27

оперативно-экономическая (под двумя

АА) -.22

Дальность плавания ходом 18 уз, мили. 4 100

Экипаж, чел. (в том числе офицеров) 180 (24)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Нагрооп»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект. 8 ЗУР RGM-84A

СУ..SWG-1A (V)

Зенитный ракетный комплекс:

тип комплекса «Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 29 мод. 1)

боекомплект 24 х «Aspide» или RIM-7M

СУ..Мк 91 мод. 2 с РЛС STIR

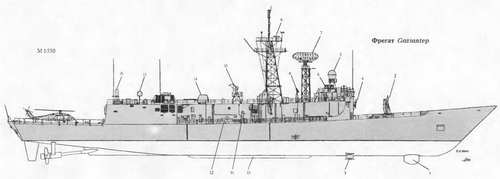

1. 127-мм АУ

2. 25-мм ЗАК "Sea Zenith"

3. Обтекатель антенны ГАС SQS-56

4. АП навигационной РЛС ТМ 1226

5. АП РЛС "Seaguard"

6. АП РЛС ТМХ

7. АП РЛС WM 25

8. АП навигационной РЛС 2690 ВТ ARPA

9. АП РЛС AWS 6

10. АП РЛС AWS 9 TN

11. АП системы Link 10

12. АП системы Link И

13. ТПК ПКРК "Нагрооп"

14. АП РЛС DA 08

15. 324-мм ТА

16. АП РЛС STIR

17. ПРН системы TACAN

18. ПУ Мк 29 мод. 1 ЗРК "Sea Sparrow"

19. Вертолет АВ 212ASW

20. Вертолет "Seahawk" SH-60B

21. ПУ НУРС системы SBROC

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x1 - 127/45 (Мк 45 мод. 1)

количество АУ х стволов (тип АУ) 3 х 4 -25-мм («Sea Zenith»)

СУ «Cosys» с двумя

РЛС «Seaguard» -AWS 6 «Dolphin» резервная ОЭСУ 2 х «Albis»

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед.Мк 46 мод. 5

Авиационное:

количество х тип вертолетов I» АВ 212ASW

оборудование ВПП светотехническое

с системой принудительной посадки RAST

тип ангара. палубный

Радиоэлектронное:

БИУС. TAICOS (БИУС соединения) -

STACOS-TU с системами Link 10, WSC 3V(7) SATCOM, Marisat

РЛС обнаружения ВЦ. DA 08 с Mk 10 IFF

РЛС обнаружения ВЦ и НЦ

для СУ «Seaguard». AWS 6

РЛС навигационная. ТМ 1226

РЛС СУ для ПКР и АУ 127-мм. WM 25

активные средства РЭП. RAPIDS

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Mk 36 мод. 1 (2x6 - 130-мм)

ГАС с подкильной антенной..SOS-56 (DE-1160)

система противоторпедной защиты.. SLQ-25/«Nixie»

I AC ANURN 25

Контракт на постройку двух фрегатов МЕКО 200 TN серии I правительство Турции заключило с фирмами «Blohm amp; Voss» и «Howaldtswerke Deutsche Werft AG» 29 декабря 1982 г. Кроме того, два таких же корабля предполагалось построить на турецких верфях по немецкой технологии и из немецких материалов. Эта программа в значительной степени финансировалась США. В частности, бесплатно были предоставлены 127-мм АУ, ЗРК, гидроакустические приборы, часть насосов и систем.
