Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

Апальков Юрий Валентинович

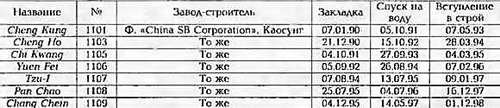

Контракт на постройку Тайванем по американской лицензии двух фрегатов типа Ingra-ham (мод. Oliver Н. Perry) был подписан 8 мая 1989 г. Данная программа, известная под названием «Flight», предусматривала создание группировки надводных кораблей с мощным зенитным и противолодочным вооружением, способных обеспечить безопасность транспортных коммуникаций в случае вооруженного конфликта с материковым Китаем. В середине 1990 г. количество единиц в серии увеличили до семи. Эти планы получили название программы «Flight I». Программа строительства восьмого корабля Tien Топ, как и разработка проекта многоцелевого фрегата с расширенными боевыми возможностями, известная как «FIight II»,

была отложена из-за недостатка средств.

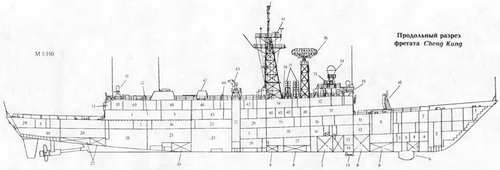

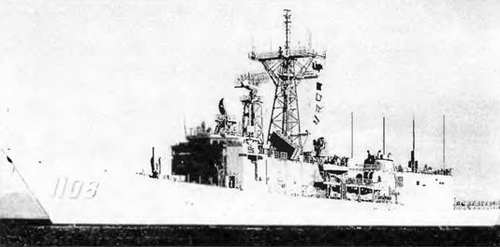

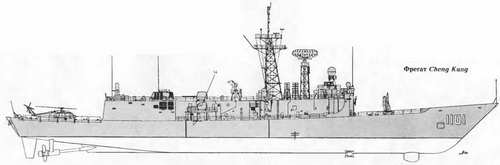

В отличие от прототипа, на Cheng Кипд изначально предполагалось базирование вертолетов «Seahawk» (S-70C (М)) системы LAMPS III. Кроме того, ПКРК «Нагрооп» был заменен на ПКРК «Hsiung Feng II» тайваньского производства, а зенитное вооружение дополнено двумя 40-мм одноствольными установками «Вогогз», которые способны эффективно бороться с низколетящими целями. Соответствующим образом было изменено радиотехническое вооружение. Вместе с тем руководство ВМС Тайваня считает, что Cheng Кипд обладает слабым зенитным вооружением. Проект корабля также критикуют за отсутствие универсальной артиллерии.

Тип Kang Ding (пр. «Kwang Hua II») - 6 единиц

ФРЕГАТ DI HUA

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 3 400

полное 3 800

Главные размерения, м:

длина наибольшая (по КВЛ). 124,2 (115)

ширина наибольшая 15,4

осадка наиболее выступающей частью.. 5,5

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

–  суммарная мощность, л.с 4 «12 РА 6 V 280 STC - 23 228

количество гребных винтов. 2 ВРШ

Скорость хода наибольшая, уз 25

Дальность плавания, мили:

ходом 15 уз. 7 000

ходом 12 уз. 9 000

Экипаж, чел. (в том числе офицеров). 134 (15)

Вооружение:

Аомплекс противокорабельных ракет-

тип комплекса.. «Hsiung Feng II»

количество ПУ направляющих (тип ПУ).2›4 (ТПК)

боекомплект. 8 ПКР

Зенитный ракетный комплекс:

тип комплекса..«Sea Chapparel»

количество ПУ› направляющих. 1x4

боекомплект 16 ЗУР RIM-72

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).1 x 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 2 х 1 -40/70 («Bofors»)

1. Обтекатель антенны ГАС "Spherion"

2. 76-мм АУ

3. ПУ ЗРК 'Sea Chapparel"

4. АП навигационной РЛС тип 20V90

5. Колонка ОЭСУ "Nayir" Mk2

6. АП РЛС "Castor ПС"

7. АП LW РЛС DRBV-26D

8. ТПК ПКР "Hsivng Feng Н"

9. АП РЛС "TritonG"

10. 40-мм АУ

11. 20-мм АУ

12. 324-мм АУ

13. Вертолет "Seahawk"

14. ПУ НУ PC системы SBROC

15. АП системы Link W

16. Порт ГПБА ГАС ATAS (V)2

количество АУ х стволов (тип АУ) 1 х 1 - 20-мм 76 (Мк 15 «Vulcan Phalanx»)

резервная ОЭСУ «Najir» Мк 2

Лротиволодочное:

количество

ТА х труб (тип ТА) 2 х 3-324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов. 1 х «Seahawk» S-70C (М)

системы LAMPS III

оборудование ВПП. светотехническое с системой

принудительной посадки SAMAHE

тип ангара..стационарный, палубный

Радиоэлектронное:

БИУС.TACTICOS/TAVITAC 2000,

DHS с системами Link W, OPSMER

РЛС обнаружения ВЦ и НЦ.DRBV-26D «Jupiter II»

с антенным постом LW08

РЛС обнаружения НЦ.. «Triton G»

РЛС навигационная.2 х 20V90

РЛС УО 2 х «Castor НС»

средства РТР ARBR 21 (DR 3000S)

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC (2x6 ПУ Мк 36)

ГАС с антенной в бульбовом обтекателе. «Spherion»

ГАС с буксируемым излучателем и ГПБА. ATAS (V)2

Контракт на постройку во Франции шести фрегатов типа La Fayette (вариант Bravo) для ВМС Тайваня был заключен в середине 1992 г. В связи с резким противодействием заключению этого контракта со стороны КНР, официально заказчик именовался как «Дальневосточный экспортер». Фрегаты этого типа существенно отличаются от базового проектавнешним обликом и архитектурой системы вооружения. В частности, на Biavo установлена более совершенная система ПЛО, оптимизированная для обнаружения и слежения за новейшими малошумными ДЭПЛ КНР российского производства. Системы обнаружения включают как сверхнизкочастотную ГПБА «Lamproie», так и активно-пассивную низкочастотную ГАС AT AS с частотой около 3 кГц. Устройство постановки систем буксируемых излучателей общим весом около 250 кг расположено под ВПП. Максимальная глубина постановки буксируемого тела 235 м. Система обеспечивает также предупреждение о торпедной атаке. В бульбовом обтекателе размещена ГАС «Spherion». Корабли, построенные во Франции (верфь в Лориане), затем оснащались системами оружия на Тайване, на верфи «Kaohsiung». Кроме того, Франция поставила два учебно-тренировочных центра с полным оснащением ГКП. Установленный на фрегатах БИУС TAVITAC 2000 DHS имеет большие возможности, чем БИУС французского прототипа. Предполагается установить на крыше ангара 2x10 ЗРК РАМ, а ЗРК «Vulcan Phalanx» переместить на крышу мостика. Кормовой порт для высадочных и спасательных средств отсутствует.

Корабли типа Kang Ding предназначены для поиска и борьбы с подводными лодками как самостоятельно, так и в составе корабельных группировок. Кроме того, они способны длительное время нести патрульную службу, охрану экономической зоны, эскортировать конвои и наносить удары по надводным кораблям противника в условиях угрозы со стороны средств воздушного нападения.

Тип Chin Yang (тип Knox) - 8 единиц

< image l:href="#"/>

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 3 011

полное 4 220, 3877 "

Главные размерения, м:

длина наибольшая.134

ширина наибольшая. 14,3

осадка при полном водоизмещении 4,6

осадка наиболее выступающей частью 7,8

Главная энергетическая установка:

тип. ПТУ

количество х тип ТЗА-

–  суммарная мощность, л.с 1 х «Westinghouse» - 35 000
