количество АУ х стволов (тип АУ).2 х 1 -40/60 («Bofors»)
количество АУ х стволов (тип АУ) 9 х 1-20-мм («Oerlikon»)
Радиоэлектронное:
РЛС обнаружения ВЦ. SPS-6C
РЛС обнаружения НЦSPS-5 SPS-10:*
РЛС навигационная. «Decca»
ИК система обнаружения.UPX-2B
оптическая СУ Мк 51
" На Tarhin (№ 411).:* На Prasae (№ 412).

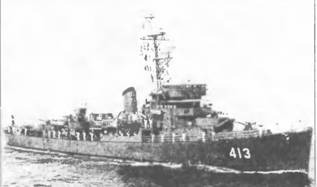

Оба корабля строились в США по заказу правительства Великобритании (тип River), предназначались для эскортирования трансокеанских конвоев и классифицировались как фрегаты. Оба корабля передали Таиланду 29 октября 1959 г. в рамках программы военной помощи (MDAP).
Корабли морально устарели и большой боевой ценности не имеют, планировалось исключить их из состава флота еще в 1998 г
ТАЙВАНЬ
Тайвань находится в постоянной конфронтации с Китаем и, по мере совершенствования его ВМС, также усиливает свои вооруженные силы. На Тайване имеется развитая судостроительная база, где производятся некоторые образцы военно-морских вооружений, в том числе фрегаты. В то же время правительство Тайваня закупает их и за границей. Имея перед собой вполне конкретного противника, руководство ВМС стремится придать свои кораблям качества, максимально соответствующие поставленным задачам. Так, угроза высадки войск на территорию Тайваня сделала обязательным наличие ударного ракетного оружия. Учитывая, что китайские корабли имеют на вооружении крылатые ракеты, тайваньские фрегаты оснащаются ЗРК. Появление у Китая АПЛ заставило тайваньское руководство уделять больше внимание противолодочному вооружению.
Тип Cheng Kung (пр. Kwang Ниа 1)- 7 единиц
ФРЕГАТ PAN CHAO
I. Шкиперские кладовые 2 Цепной ящик
3. Коридоры
4 Отсек аппаратуры ГАС
5. Балластные цистерны
6. Обтекатель антенны ГАС AN/SQS-56
7. Отсек шпилевой машины 8 Топливные танки
9. Погреб ЗУР RIM-66E и ПКР RGM-84C
10. ПУ Мк.13 мод. 4
II. Выгородка гирокомпаса
12. Выгородка кондиционеров
13. ВДРК
14. Шахта ВДРК
15. Выгородка механизмов обслуживания ВДРК
16. К уорики личного состава
17. Прачечная
18. Цистерна льяльных вод
19. Отсек вспомогательных механизмов №1
20. Камбуз
21. Шахта лифта
22. Столовая экипажа
23. Отсек вспомогательных
24. Топливно-балластные цистерны
25. Машинное отделение
26. Отсек вспомогательных механизмов №3
27. Цистерны авиационного топлива
28. Провизионные кладовые
29. Выгородка ГПБА
30. Отсек рулевых машин
31. Боевые посты
32. БИУС-ГКП
33. Ходовой мостик
34. АП РЛС Мк 92
35. АП системы SLQ-32 (V)2
36. АП РЛС SPS-49 (V) 5
37. ТПК ПКР "Hsiung Feng II"
38. ПУ НУРС системы SRBOC
39. Помещение аппаратуры связи и управления
40. Каюты офицеров
41 АП РЛС SPS-55
42. Пост управления РЛС SPS-49 (V
43. Антенный пост РЛС SPG-60
44. Рубка дежурного офицера
45. Торпедный погреб
46. Погреб 76 мм патронов
47. 76 -мм артиллерийская установка
48. Газоходы
49. Выгородка вентиляторных машин
50. Погреб 20-мм патронов
51. ЗАК "Vulkan Phalanx"
52. Ангар
53. Стартово-командный пост
54. 40-мм артиллерийская установка
Главные размерения, м:
длина наибольшая. 138,1
ширина наибольшая.. 13,7
осадка при полном водоизмещении 4,5
осадка наиболее выступающей частью 7,5
Главная энергетическая установка:
тип газотурбинная (форсажная + маршевая)
количество х тип ГТД -
– суммарная мощность, л.с. 2 х GE LM 2500 - 41 000
количество гребных винтов..1 ВРШ
количество ВДРК - суммарная мощность, л.с. 2 - 650
Скорость хода наибольшая, уз. 29
Дальность плавания ходом 20 уз, мили..4 500
Экипаж, чел. (в том числе офицеров) 234 (15)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса.«Hsiung Feng II»
количество ПУ х направляющих (тип ПУ) 2x4 (ТПК) боекомплект 8 ПКР
Зенитный ракетный комплекс:
тип комплекса «Standard SM-1»
количество ПУ х направляющих (тип ПУ) lxl (Мк 13 мод. 4) боекомплект (тип ЗУР) 40 (RIM-66E-5)
Артиллерийские комплексы:
количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ).2 x 1 -40/70 («Bofors»)
СУ Мк 13 мод. 4
количество АУ х стволов (тип АУ) 1x1 - 20-мм 76 (Мк 15 («Vulcan/Phalanx»)
количество АУ х стволов (тип АУ) 3x1 - 20-мм (Туре 75)
Противолодочное:
количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)
тип торпед Мк 46 мод. 5
СУ Мк 114, Мк 309 мод. 1
Авиационное:
количество х тип вертолетов 2 х «Seahawk» S-70C (М) системы LAMPS III
оборудование ВПП. светотехническое
с системой принудительной посадки RAST
тип ангара…стационарный, палубный
Радиоэлектронное:
БИУС SYS (V)2
РЛС обнаружения ВЦ AN/SPS-49 (V) 5
РЛС обнаружения НЦ и навигации AN/SPS-55
СУ ПКР, ЗРК и АУ. Мк 92 мод. 6 с РЛС 417 STIR
активные средства РЭП. SLQ-32 (V) 2
пассивные средства РЭП
(количество ПУ х направляющих). SRBOC (2 х 6- 130-мм ПУ Мк 36)
ГАС с подкильной антенной.AN/SOS-56
ГАС с ГПБА.. AN/ SQR-18A
система противоторпедной защиты.. SLQ-25/«Nixie»
