Внешнее электрическое поле изменяет высоту потенциального барьера и нарушает равновесие потоков носителей тока через него. Если положит. потенциал приложен к р– области, то внешнее поле направлено против контактного, т. е. потенциальный барьер понижается (прямое смещение). В этом случае с ростом приложенного напряжения экспоненциально возрастает число основных носителей, способных преодолеть потенциальный барьер. Концентрация неосновных носителей по обе стороны Э.-д. п. увеличивается (инжекция неосновных носителей), одновременно в р- и n– области через контакты входят равные количества основных носителей, вызывающих нейтрализацию зарядов инжектированных носителей. В результате возрастает скорость рекомбинации и появляется отличный от нуля ток через Э.-д. п. При повышении приложенного напряжения этот ток экспоненциально возрастает. Наоборот, приложение положит, потенциала к и-области (обратное

смещение) приводит к повышению потенциального барьера. При этом диффузия основных носителей через Э.-д. п. становится пренебрежимо малой.

В то же время потоки неосновных носителей не изменяются, поскольку для них барьера не существует. Потоки неосновных носителей определяются скоростью тепловой генерации электронно-дырочных пар. Эти пары диффундируют к барьеру и разделяются его полем, в результате чего через Э.-д. п. течёт ток Is (ток насыщения), который обычно мал и почти не зависит от приложенного напряжения. Т. о., зависимость тока 1 через Э.-д. п. от приложенного напряжения U (вольтамперная характеристика) обладает резко выраженной нелинейностью (рис. 2 ). При изменении знака напряжения ток через Э.-д. п. может меняться в 105 —106 раз. Благодаря этому Э.-д. п. является вентильным устройством, пригодным для выпрямления переменных токов (см. Полупроводниковый диод ). Зависимость сопротивления Э.-д. п. от U позволяет использовать Э.-д. п. в качестве регулируемого сопротивления (варистора ).

При подаче на Э.-д. п. достаточно высокого обратного смещения U = Uпр возникает электрический пробой, при котором протекает большой обратный ток (рис. 2 ). Различают лавинный пробой, когда на длине свободного пробега в области объёмного заряда носитель приобретает энергию, достаточную для ионизации кристаллической решётки, туннельный (зинеровский) пробой, возникающий при туннелировании носителей сквозь барьер (см. Туннельный эффект ), и тепловой пробой, связанный с недостаточностью теплоотвода от Э.-д. п., работающего в режиме больших токов.

От приложенного напряжения зависит не только проводимость, но и ёмкость Э.-д. п. Действительно, повышение потенциального барьера при обратном смещении означает увеличение разности потенциалов между п- и р- областями полупроводника и, отсюда, увеличение их объёмных зарядов. Поскольку объёмные заряды являются неподвижными и связанными с кристаллической решёткой ионами доноров и акцепторов, увеличение объёмного заряда может быть обусловлено только расширением его области и, следовательно, уменьшением ёмкости Э.-д. п. При прямом смещении к ёмкости слоя объёмного заряда (называется также зарядной ёмкостью) добавляется т. н. диффузионная ёмкость, обусловленная тем, что увеличение напряжения на Э.-д. п. приводит к увеличению концентрации неосновных носителей, т. е. к изменению заряда. Зависимость ёмкости от приложенного напряжения позволяет использовать Э.-д. п. в качестве варактора — прибора, ёмкостью которого можно управлять, меняя напряжение смещения (см. Параметрический полупроводниковый диод ).

Помимо использования нелинейности вольтамперной характеристики и зависимости ёмкости от напряжения, Э.-д. п. находит многообразные применения, основанные на зависимости контактной разности потенциалов и тока насыщения от концентрации неосновных носителей. Их концентрация существенно изменяется при различных внешних воздействиях — тепловых, механических, оптических и др. На этом основаны различного рода датчики: температуры, давления, ионизирующих излучений и т. д. Э.-д. п. используется также для преобразования световой энергии в электрическую (см. Солнечная батарея ).

Э.-д. п. являются основой разного рода полупроводниковых диодов, а также входят в качестве составных элементов в более сложные полупроводниковые приборы — транзисторы , тиристоры и т. д. Инжекция и последующая рекомбинация неосновных носителей в Э.-д. п. используются в светоизлучающих диодах и инжекционных лазерах .

Э.-д. п. может быть создан различными путями: 1) в объёме одного и того же полупроводникового материала, легированного в одной части донорной примесью (р– область), а в другой — акцепторной (n

область); 2) на границе двух различных полупроводников с разными типами проводимости (см. Полупроводниковый гетеропереход ); 3) вблизи контакта полупроводника с металлом , если ширина запрещенной зоны полупроводника меньше разности работ выхода полупроводника и металла; 4) приложением к поверхности полупроводника с электронной (дырочной) проводимостью достаточно большого отрицательного (положительного) потенциала, под действием которого у поверхности образуется область с дырочной (электронной) проводимостью (инверсный слой).

Если Э.-д. п. получают вплавлением примесей в монокристаллический полупроводник (например, акцепторной примеси в кристалл с проводимостью n– типа), то переход от n- к р– области происходит скачком (резкий Э.-д. п.). Если используется диффузия примесей, то образуется плавный Э.-д. п. Плавные Э.-д. п. можно получать также выращиванием монокристалла из расплава, в котором постепенно изменяют содержание и характер примесей. Получил распространение метод ионного внедрения примесных атомов, позволяющий создавать Э.-д. п. заданного профиля.

Лит.: Стильбанс Л. С., Физика полупроводников, М., 1967; Пикус Г. Е., Основы теории полупроводниковых приборов, М., 1965; Федотов Я. А., Основы физики полупроводниковых приборов, 2 изд., М., 1970; СВЧ-полупроводниковые приборы и их применение, пер. с англ., М., 1972; Бонч-Бруевич В. Л., Калашников С. Г., Физика полупроводников, М., 1977.

Э. М. Эпштейн.

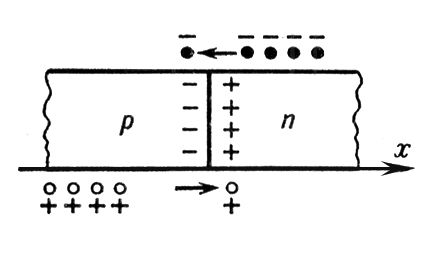

Рис. 1. Схема p-n– перехода: чёрные кружки — электроны; светлые кружки — дырки.

Рис. 2. Вольтамперная характеристика р — n-перехода: U — приложенное напряжение; I - ток через переход; Is — ток насыщения; Unp — напряжение пробоя.

Электронное зеркало

Электро'нное зе'ркало, электрическая или магнитная система, отражающая пучки электронов и предназначенная либо для получения с помощью таких пучков электроннооптических изображений, либо для изменения направления движения электронов. В значительной своей части Э. з. — системы, симметричные относительно некоторой оси (см. Электронная и ионная оптика ). Электростатические осесимметричные Э. з. (рис. 1 ) используют для создания правильных электроннооптических изображений объектов. Если последний электрод такого Э. з. сплошной и электроны меняют направление движения непосредственно вблизи его поверхности, то можно получить увеличенное изображение микрорельефа этой поверхности. В зеркальном электронном микроскопе используется именно это свойство Э. з. Цилиндрические Э. з. с «двухмерным» (оно не зависит от координаты х ) электрическим (рис. 2 ) или магнитным полем применяют для изменения направления электронных пучков, причем для электронов, движущихся в средней плоскости зеркала, угол падения равен углу отражения, подобно тому как это имеет место при отражении луча света от оптического зеркала. Т. н. трансаксиальные Э. з. (рис. 3 , 4 ) отличаются малыми аберрациями (погрешностями изображений) в направлении, параллельном средней плоскости Э. з.

Лит.: Глазер В., Основы электронной оптики, пер. с нем., М., 1957; Кельман В. М., Явор С. Я., Электронная оптика, 3 изд., Л., 1968.

В. М. Кельман, И. В. Родникова.

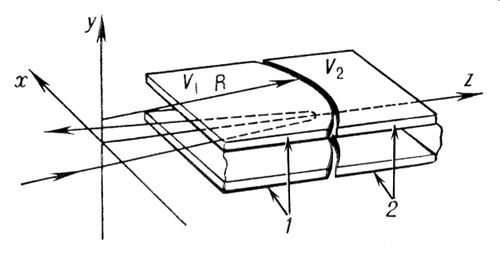

Рис. 3. Электростатическое трансаксиальное электронное зеркало: 1 и 2 — электроды, находящиеся под потенциалами V1 и V2; R — радиус кривизны зазора между электродами; плоскость xz совмещена со средней плоскостью зеркала.

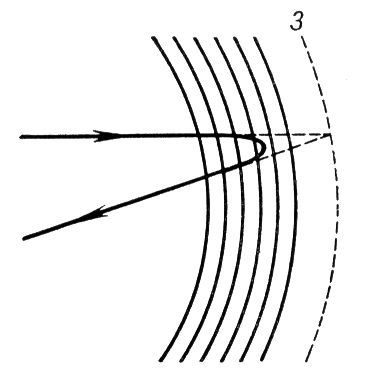

Рис. 4. Отражение пучка электронов в средней плоскости трансаксиального электростатического электронного зеркала. Сплошными кривыми показаны сечения эквипотенциальных поверхностей средней плоскостью зеркала; пунктирная кривая - эффективная поверхность отражения электронного зеркала, соответствующая поверхности отражения его светооптического аналога - зеркала З.
