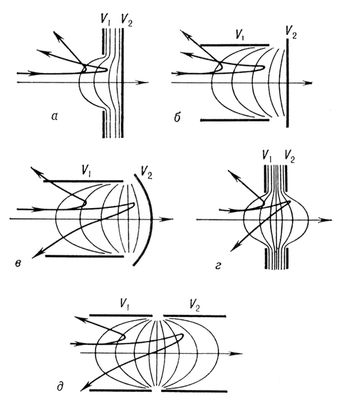

Рис. 1. Осесимметричные двухэлектродные электронные зеркала: V1 и V2 - потенциалы электродов; тонкие линии - сечения эквипотенциальных поверхностей плоскостью рисунка; линии со стрелками - траектории электронов с разной энергией. Зеркала а и б всегда рассеивающие; зеркала в, г и д могут быть как рассеивающими, так и собирающими.

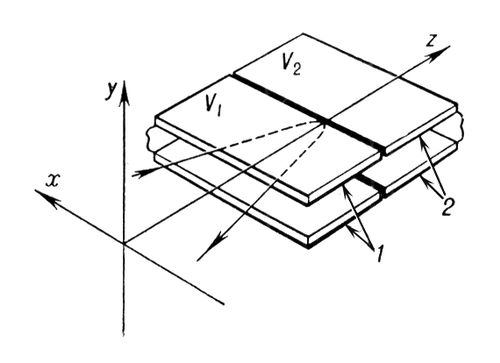

Рис. 2. Электростатическое цилиндрическое электронное зеркало: 1 и 2 — электроды, потенциалы которых соответственно V1 и V2. Название «цилиндрический» применительно к электроннооптическим системам отражает то обстоятельство, что в качестве электронных линз они могут действовать на электронный пучок так же, как цилиндрическая светооптическая линза — на световой пучок.

Электронное копирование

Электро'нное копи'рование, электронно-искровое, электроискровое, процесс копирования документов, основанный на использовании теплового действия электрического (искрового) разряда. Э. к. применяют преимущественно при изготовлении ротаторных (трафаретных)

и реже офсетных печатных форм для оперативной полиграфии . Э. к. осуществляется в электронно-искровых копировальных аппаратах (рис. ). В аппарате листовой оригинал (черно-белый или цветной, выполненный карандашом, тушью, машинописным или типографским способом) и заготовку для печатной формы — пластикатную электропроводную плёнку — закрепляют на роторе (металлическом цилиндре). При вращении ротора, и равномерном перемещении оптической головки участки оригинала поочерёдно проходят под оптической головкой, в которой размещаются осветитель и фотоэлемент . Луч света, формируемый осветителем, отражается от поверхности оригинала (при этом интенсивность светового потока меняется в зависимости от отражательной способности участка, над которым проходит головка) и попадает на фотоэлемент, где световой поток преобразуется в электрический сигнал, который после усиления поступает на игольчатый электрод, перемещающийся синхронно с оптической головкой. Между электродом и поверхностью ротора возникает искровой разряд, прожигающий в заготовке отверстия в местах, соответствующих тёмным участкам изображения оригинала. Процесс изготовления копии длится 5—10 мин. Разрешающая способность электронно-искровых копировальных аппаратов 60—240 линий на 1 мм.

Лит.: Алферов А. В., Резник И. С., Шорин В. Г., Оргатехника, М., 1973.

А. В. Алферов.

Рис. к ст. Электронное копирование.

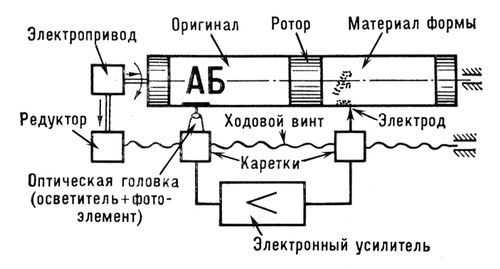

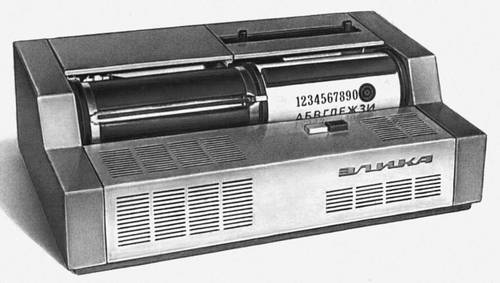

Электронно-искровой копировальный аппарат «ЭЛИКА» (СССР): схема устройства (вверху) и внешний вид (внизу).

Электроннолучевая обработка

Электроннолучева'я обрабо'тка, см. в ст. Электрофизические и электрохимические методы обработки .

Электроннолучевая печь

Электроннолучева'я печь, разновидность электрической печи , в которой электрическая энергия преобразуется в тепловую непосредственно в расплавляемом металле в результате соударения с ним электронов, вылетающих из электронной пушки . Электроны разгоняются электрическим полем высокого напряжения (10— 35 Кб) в условиях низкого давления (ниже 10 мн/м² ). Э. п., применяемые в металлургии чистых металлов и сплавов, состоят из следующих узлов и систем (рис. ): излучатель электронов (электронная пушка) с катодом, ускоряющим анодом и магнитной фокусирующей системой; плавильная камера со шлюзовыми устройствами и кристаллизатором (изложницей или тиглем) для металла; вакуумная система; механизмы перемещения переплавляемого металла; блок электропитания с системой автоматического регулирования. Переплавляемый металл подаётся в Э. п. (через вакуумный затвор) в виде так называемого расходуемого электрода, слитка, монокристалла, порошка и т. д. Расплавленный металл стекает каплями либо в водоохлаждаемый кристаллизатор — изложницу (при наплавлении слитка) или тигель (при плавке в гарнисаже с целью получения фасонных отливок и при выращивании монокристаллов),— либо в холодные водоохлаждаемые подовые ёмкости (при рафинировании жидкого металла). В промышленности работают Э. п. мощностью более 1 Мвт для переплава слитков стали диаметром до 1000 мм, жаропрочных сплавов — до 500 мм, тугоплавких металлов — до 280 мм. Электрический кпд Э. п. 0,6—0,8. Удельный расход электроэнергии 1—2 для стали, 10—15 для ниобия, тантала, молибдена и 20—40 квт ·ч/кг для вольфрама. Проектируют (1978) Э. п. мощностью до 7,2 Мвт для переплава стальных слитков диаметром до 2000 мм (с холодным подом).

Лит.: Электронные плавильные печи, М., 1971; Егоров А. В., Моржин А. Ф., Электрические печи, М., 1975.

А. В. Егоров, А. Ф. Моржин.

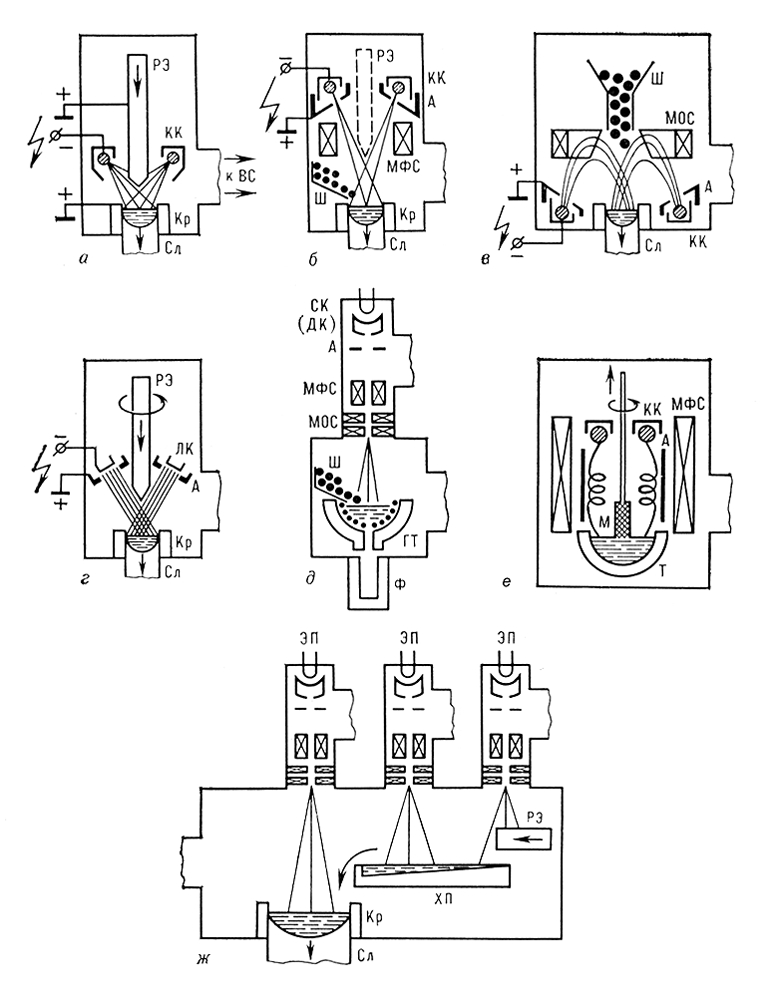

Схемы конструкций электроннолучевых печей: а—д, ж — с электростатическими электронными пушками; е — с магнетронной электронной пушкой; ЭП — электронная пушка; КК — кольцевой катод; ЛК — линейный катод; СК (ДК) — спиральный (или дисковый) катод; А — ускоряющий анод; МФС — магнитная фокусирующая система; МОС — магнитная отклоняющая система; РЭ — расходуемый электрод; Ш — сыпучая шихта; М — монокристалл; Сл — слиток; Кр — кристаллизатор; ГТ — гарнисажный тигель; Т — тигель; Ф — литейная форма; ХП — холодный под; ВС — вакуумная система.

Электроннолучевая плавка

Электроннолучева'я пла'вка, плавка в электроннолучевой печи , происходящая при высокой температуре и глубоком вакууме, что обеспечивает протекание многих реакций рафинирования, невозможных в иных условиях (например, при вакуумной дуговой плавке и индукционной плавке в тиглях из тугоплавких окислов). Применяется для получения особо чистых тугоплавких металлов и сплавов, крупных слитков из стали и сплавов для деталей ответственного назначения и в других случаях. Основные достоинства Э. п.: регулирование в широких пределах скорости наплавления, определяющей благоприятную для последующей обработки макроструктуру слитка; возможность высокого перегрева металлов, позволяющего в сочетании с глубоким вакуумом удалить вредные примеси (например, цветные металлы); глубокая

дегазация металла в вакууме; отсутствие контакта жидкого металла с загрязняющей его футеровкой; переплав практически любой шихты и возобновление процесса плавки после случайного перерыва без ухудшения качества слитка. При получении слитков большой массы (нескольких десятков т ) важное достоинство процесса — возможность переплава сравнительно небольших заготовок, попеременно подаваемых в зону плавления. Жидкий металл поступает в кристаллизатор либо непосредственное переплавляемой заготовки, либо из промежуточной ёмкости, где он дополнительно рафинируется. В результате Э. п. в 2—4 раза снижается содержание газовых примесей и неметаллических включений, повышаются плотность металла, изотропность его свойств. Ответственные изделия, например роторы мощных паровых турбин, изготовленные из металла, выплавленного в электроннолучевой печи, обладают вдвое более высоким сопротивлением хрупкому разрушению по сравнению с ротором из стали, выплавленной, например, в обычной дуговой печи, и, следовательно, более надёжны.

Лит.: Введение в технологию электроннолучевых процессов, пер. с англ., [М.], 1965.

Я. М. Васильев.

Электроннолучевая сварка

Электроннолучева'я сва'рка, см. в ст. Сварка .

Электроннолучевая трубка

Электроннолучева'я тру'бка (ЭЛТ), обобщённое название ряда электроннолучевых приборов , предназначенных для различного рода преобразований электрических или световых сигналов. ЭЛТ, служащие для преобразования электрических сигналов в видимые изображения, в зависимости от их функционального назначения делятся на приёмные телевизионные трубки (кинескопы ); осциллографические электроннолучевые трубки ; знакопечатающие электроннолучевые трубки ; индикаторные трубки, используемые в радиолокационных станциях (см. Индикатор ); отображения информации устройства (в том числе трубки с памятью — потенциалоскопы ) и др. Преобразование световых изображений в телевизионные сигналы осуществляется передающими телевизионными трубками . Существуют ЭЛТ, в которых как входные, так и выходные сигналы представлены в форме электрических сигналов; в таких ЭЛТ выходные сигналы отражают тот или иной вид преобразования, производимого над входными: математическую обработку, задержку во времени, изменение порядка следования или частотного спектра и т. д.

Лит.: Жигарев А. А., Электронная оптика и электроннолучевые приборы, М., 1972.

В. Л. Герус.

Электроннолучевой переключатель

Электроннолучево'й переключа'тель, электроннолучевой коммутатор, электроннолучевой прибор , служащий для безынерционного переключения слаботочных электрических цепей. Основан на управлении положением электронного луча (пучка электронов), который может в заданной последовательности направляться на изолированные друг от друга электроды — ламели, подключенные к внешним цепям. Ток электронного луча может при этом управляться внешним сигналом. Большого распространения не получил. В некоторых случаях функции Э. п. успешно выполняются трохотроном .

Электроннолучевые приборы

Электроннолучевы'е прибо'ры (ЭЛП), класс электровакуумных электронных приборов , предназначенных для различного рода преобразований информации, представленной в форме электрических или световых сигналов; отличительная особенность таких приборов — использование потока электронов, сконцентрированных (сфокусированных) в узкий пучок (электронный луч), управляемый как по интенсивности, так и по положению в пространстве. В простейшем случае (рис. 1 ) пучок формируется электронной пушкой ; управляется по интенсивности изменением потенциала управляющего электрода (модулятора); отклоняется в двух взаимноперпендикулярных направлениях с помощью поперечных по отношению к оси ЭЛП электрических или магнитных полей, создаваемых отклоняющими пластинами или внешними по отношению к ЭЛП магнитными катушками; направляется в ту или иную точку двумерной мишени. Взаимодействие пучка с мишенью обеспечивает преобразование сигналов в зависимости от свойств и структуры мишени.

Если мишень ЭЛП представляет собой люминесцентный экран, изготовленный из люминофоров (светящихся при бомбардировке их электронами), то такой ЭЛП способен преобразовывать временные последовательности электрических сигналов в двумерное распределение яркости свечения экрана, т. е. визуализировать электрические сигналы. Возможны 2 способа такой визуализации. При 1-м способе отображаемые электрические сигналы поступают на отклоняющие пластины или катушки и управляют положением пучка на экране; в результате на экране создаётся графическое изображение сигналов. Например, если к горизонтально отклоняющим пластинам приложить линейно изменяющееся напряжение, отклоняющее луч в горизонтальном направлении с постоянной скоростью, а на пластины вертикального отклонения подать изучаемый переменный электрический сигнал, то на экране вычерчивается осциллограмма этого сигнала в прямоугольной системе координат. ЭЛП, предназначенные для реализации такого режима, называются осциллографическими электроннолучевыми трубками . Если управлять положением луча одновременно по двум направлениям (горизонтальному и вертикальному) специально сформированными сигналами, то можно получать на экране чертежи, цифры, буквы и иные символы, несущие соответствующую информацию. Такие ЭЛП используются, в частности, в отображения информации устройствах . Разновидность ЭЛП для отображения знаков — знакопечатающие электроннолучевые трубки . При 2-м способе электронный луч перемещается по поверхности экрана по определённому закону; в процессе отклонения (развёртки ) входной сигнал поступает на управляющий электрод, изменяет интенсивность луча и, следовательно, яркость свечения различных точек экрана, создавая на нём полутоновое изображение, соответствующее последовательности электрических сигналов. На этом принципе основано действие таких ЭЛП, как кинескоп (преобразует телевизионный сигнал в телевизионное изображение), индикаторная электроннолучевая трубка (применяется, например, для создания радиолокационного изображения).
