Существуют и другие типы ЭЛ и зеркал, поля которых обладают различными видами симметрии. Они формируют изображения точечных объектов в виде отрезков линий, однако иногда способны осуществлять и стигматическую фокусировку (точка в точку). Так называемые цилиндрические электростатические и магнитные линзы и зеркала создают линейные изображения точечных предметов. Поля в таких ЭЛ «двумерны» (их напряжённости описываются функциями только двух декартовых координат) и симметричны относительно некоторой средней плоскости, вблизи которой движутся заряженные частицы. В ряде аналитических электровакуумных приборов высококачественная фокусировка необходима только в одном направлении. В этих случаях целесообразно применять так называемые трансаксиальные электростатические ЭЛ или трансаксиальные электронные зеркала, аберрации которых в средней плоскости очень малы (сравнимы с аберрациями светооптических линз). Для воздействия на пучки заряженных частиц с большими энергиями используют квадрупольные
Очень разнообразны формы отклоняющих электрических и магнитных полей, применяемых в аналитических приборах, в которых используется свойство этих полей разделять (разрешать) заряженные частицы по энергии и массе. Широко используется также их свойство фокусировать пучки.
Электрические поля обычно формируются различными конденсаторами: плоским, цилиндрическим (рис. 6 ), сферическим (рис. 7 ). Из магнитных полей часто применяются однородное поле (рис. 8 ) и секторное поле (рис. 9 ). Для улучшения качества фокусировки искривляют границы секторных магнитных полей, а также применяют неоднородные магнитные поля, напряжённость которых меняется по определенному закону.
Перечисленные отклоняющие электрические и магнитные устройства, иногда называются электронными (ионными) призмами, отличаются от светооптических призм тем, что они не только отклоняют, но и фокусируют пучки заряженных частиц. Фокусировка приводит к тому, что попадающие в поля таких устройств параллельные пучки после отклонения перестают быть параллельными. Между тем для создания высококачественных аналитических электронных и ионных приборов по точной аналогии со светооптическим призменным спектрометром необходимы электронные (ионные) призмы, которые подобно световым призмам сохраняют параллельность пучков. В качестве таких электронных призм применяют телескопические системы электронных линз. Добавив к электронной призме две ЭЛ, одну так называемую коллиматорную на входе, другую — фокусирующую на выходе, можно получить аналитический прибор, в котором сочетаются высокая разрешающая способность и большая электроннооптическая светосила.
Лит.: Арцимович Л. А., Лукьянов С. Ю., Движение заряженных частиц в электрических и магнитных полях, М., 1972; Бонштедт Б. Э., Маркович М. Г., Фокусировка и отклонение пучков в электроннолучевых приборах, М., 1967; Брюхе Е., Шерцер О., Геометрическая электронная оптика, пер. с нем., Л., 1943; Глазер В., Основы электронной оптики, пер. с нем., М., 1957; Гринберг Г. А., Избранные вопросы математической теории электрических и магнитных явлений, М. — Л., 1948; Зинченко Н, С., Курс лекций по электронной оптике, 2 изд., Хар., 1961; Кельман В. М., Явор С. Я., Электронная оптика, 3 изд., Л., 1968; Страшкевич А. М., Электронная оптика электростатических систем, М. — Л., 1966; Явор С. Я., Фокусировка заряженных частиц квадрупольными линзами, М., 1968.
В. М. Кельман, И. В. Родникова.

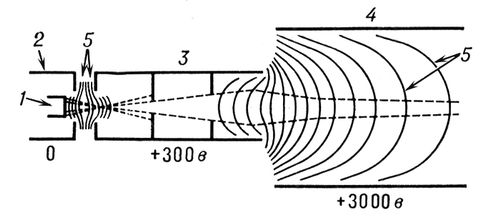

Рис. 2. Электроннооптическая система с симметрией вращения, предназначенная для формирования электронного пучка (электронный прожектор): 1 - подогревной катод; 2 - фокусирующий электрод; 3 - первый анод; 4 - второй анод; 5 - сечения эквипотенциальных поверхностей электростатического поля плоскостью рисунка. Штриховой линией обозначены контуры пучка. У электродов указаны их потенциалы по отношению к катоду, потенциал которого принят равным нулю. Электроды 1, 2, 3 образуют катодную электронную линзу, электроды 3 и 4 - иммерсионную.

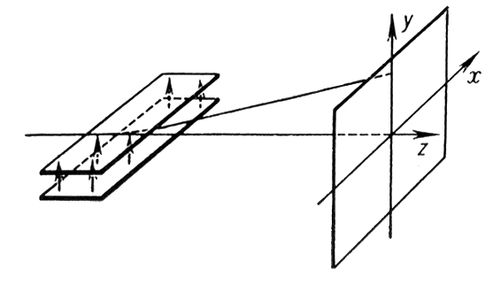

Рис. 7. Сферический конденсатор: 1 — электроды конденсатора; 2 — точечный предмет; 3 — изображение предмета; 4 — кольцевые диафрагмы, ограничивающие пучок. Электроды имеют форму частей двух концентрических сфер. Изображение лежит на прямой, проходящей через источник и центр О этих сфер.
Рис. 8. Отклонение и фокусировка пучка заряженных частиц однородным магнитным полем: 1 —

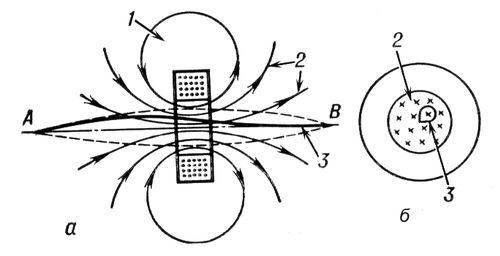

Рис. 3. Магнитная линза в виде тороидальной катушки: а - вид сбоку; б - вид спереди; 1 - катушка; 2 - силовые линии магнитного поля; 3 - электронная траектория. Штриховой линией обозначены контуры электронного пучка, выходящего из точки А (предмет) и фокусируемого в точке В (изображение).

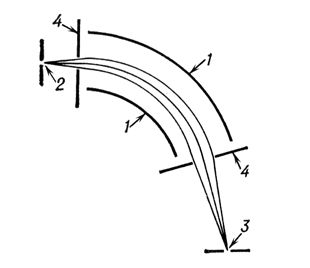

Рис. 6. Отклонение и фокусировка пучка заряженных частиц секторным цилиндрическим конденсатором: 1 — электроды конденсатора; 2 — выходная щель источника заряженных частиц; 3 — входная щель приемника заряженных частиц; 4 - диафрагмы, ограничивающие пучок. Электроды имеют форму частей круглых цилиндров. Щель источника играет роль предмета. Выходящий из неё расходящийся пучок частиц с определённой энергией фокусируется, образуя перпендикулярное к плоскости рисунка линейное изображение щели источника, с которым совмещается щель приемника.

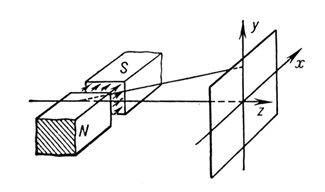

Рис. 5. Отклонение пучка положительно заряженных частиц поперечным магнитным полем. N и S - магнитные полюса. Стрелки показывают направление магнитного поля в межполюсном зазоре.

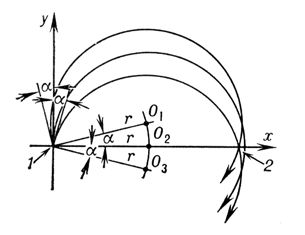

Рис. 4. Отклонение пучка положительно заряженных частиц в поле плоского электростатического конденсатора. Стрелки показывают направление электрического поля внутри конденсатора.

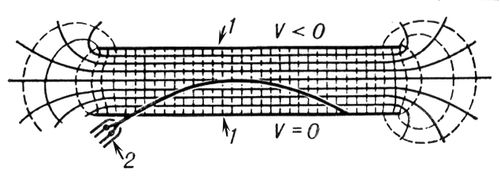

Рис. 1. Отклонение электронного пучка в однородном поле плоского конденсатора: 1 — пластины конденсатора; 2 — электронный прожектор, испускающий электронный пучок. Силовые линии поля изображены пунктирными линиями, сечения эквипотенциальных поверхностей плоскостью рисунка — сплошными линиями. Потенциал поля V возрастает при перемещении сверху вниз.

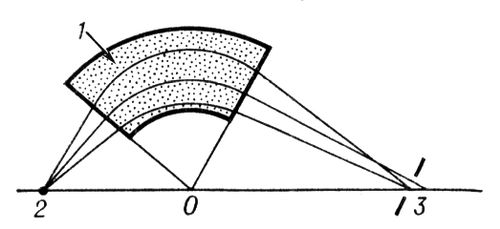

Рис. 9. Отклонение и фокусировка пучка заряженных частиц секторным магнитным полем: 1 - магнитное поле; 2 - предмет (щель источника); 3 - изображение. Силовые линии магнитного поля направлены перпендикулярно плоскости рисунка. Изображение лежит на линии, соединяющей предмет с вершиной сектора О. Ширина изображения - того же порядка, что и в однородном магнитном поле.
Электронная камера
Электро'нная ка'мера , электроннооптический прибор для воспроизведения изображений объектов на фотоэмульсии (так называемая электронографическая пластинка), чувствительной к воздействию потока электронов. В астрономии Э. к. применяются в сочетании со светосильными телескопами, с помощью которых оптическое изображение объекта проецируется на фотокатод камеры. Возникающий при этом поток фотоэлектронов проецируется с помощью той или иной электроннооптической системы (электростатической, магнитной, электромагнитной или комбинированной; см. Электронная и ионная оптика ) на электронографическую пластинку, где и фиксируется электронное изображение объекта, соответствующее его оптическому изображению на фотокатоде. Благодаря более эффективному, в сравнении с обычной фотографией, использованию светового потока, особенно в инфракрасной области спектра, Э. к. позволяют значительно сокращать выдержки, а в ряде случаев повышать проницающую силу телескопов .
Поскольку плотность изображения на эмульсии пропорциональна плотности падающего потока электронов, а последняя таким же образом зависит от освещённости фотокатода, то в характеристической кривой Э. к. нет области недодержек, свойственной обычным фотографическим эмульсиям. Это обстоятельство, а также значительная способность электронографической эмульсии к накоплению суммарного по времени воздействия электронов и её высокая разрешающая способность позволяют применять Э. к. для выявления слабых деталей спектров и структуры протяжённых небесных объектов.
