Экспериментальные методы. ЭПР наблюдается в диапазоне СВЧ. Интенсивность поглощения энергии увеличивается с ростом частоты, т. к. в соответствии с (3) при этом увеличивается различие в населённости уровней. Достаточно высокая чувствительность метода достигается на частоте v = 9000 Мгц. Это соответствует Н = 3200 э (величина магнитного поля, легко получаемая в лабораторных условиях). Использование мощных электромагнитов и сверхпроводящих соленоидов позволяет работать на частотах вплоть до n= 150000 Мгц (длина волны l = 2 мм ).

Для измерения поглощения используют радиоспектрометры (спектрометры ЭПР), в которых при постоянной частоте и медленном изменении

внешнего магнитного поля регистрируется изменение поглощаемой в образце мощности. В спектрометрах ЭПР прямого усиления высокочастотные колебания от клистрона по волноводному тракту подаются в объёмный резонатор (полость размером ~ l), помещенный между полюсами электромагнита. Прошедшие через резонатор или отражённые от него электромагнитные волны попадают на кристаллический детектор. Изменение поглощаемой в образце мощности регистрируется по изменению тока детектора. Для повышения чувствительности спектрометра внешнее магнитное поле модулируют с частотой 30 гц — 1 Мгц. При наличии в образце поглощения прошедшие или отражённые от резонатора СВЧ-волны также оказываются промодулированными. Промодулированный сигнал усиливается, детектируется и подаётся на регистрирующее устройство (осциллограф или самописец). При этом записываемый сигнал имеет форму производной от кривой поглощения (рис. 4 ). Чувствительность спектрометра ЭПР определяется уровнем тепловых шумов усилителя. В супергетеродинных спектрометрах на детектор подаётся мощность от дополнительного клистрона. Частота колебаний, генерируемых этим клистроном, отличается от частоты сигнального клистрона. Сигнал с детектора усиливается на разностной частоте 30—100 Мгц.

Применение метода ЭПР. Наиболее хорошо изучены спектры ЭПР ионов переходных металлов. Для того чтобы устранить уширение линии, обусловленное дипольным взаимодействием с соседними парамагнитными ионами, измерения проводят на монокристаллах, являющихся диамагнитными диэлектриками, куда в качестве примесей (0,001%—0,1%) вводят парамагнитные ионы. Влияние окружающих ионов на парамагнитный ион рассматривают как действие точечных электрических зарядов. ЭПР наблюдают на заселённых нижних энергетических уровнях парамагнитного иона, получающихся в результате расщепления основного уровня электрическим полем окружающих зарядов (см. Кристаллическое поле ). В случае ионов редкоземельных элементов кристаллическое поле оказывается слабым по сравнению с взаимодействием электронов иона, т. к. парамагнетизм этих ионов обусловлен глубоко лежащими 4 f– электронами. Момент количества движения иона определяется суммой орбитального и спинового моментов основного уровня. В кристаллическом поле уровни с разной абсолютной величиной проекции полного магнитного момента не эквивалентны по энергии. Для ионов группы Fe, парамагнетизм которых обусловлен 3 d-электронами, кристаллическое поле оказывается сильнее спин-орбитального взаимодействия, определяющего энергетический спектр свободного иона. В результате максимальная величина проекции орбитального момента либо уменьшается, либо становится равной нулю. Принято говорить, что происходит частичное или полное «замораживание» орбитального момента.

Симметрия кристаллического поля определяет симметрию g– фактора, а напряжённость кристаллического поля определяет его величину. Поэтому изучение g– фактора парамагнитных ионов позволяет исследовать кристаллические поля. По спектрам ЭПР можно определить также заряд парамагнитного иона, симметрию окружающих его ионов, что в сочетании с данными рентгеновского структурного анализа даёт возможность определить расположение парамагнитного иона в кристаллической решётке. Знание энергетических уровней парамагнитного иона позволяет сравнивать результаты ЭПР с данными оптических спектров и вычислять магнитные восприимчивости парамагнетиков.

Метод ЭПР широко применяется в химии. В процессе химических реакций или под действием ионизирующих излучений могут образовываться молекулы, у которых хотя бы один электрон не спарен (незаполненная химическая связь). Эти молекулы, называются свободными радикалами, относительно устойчивы и обладают повышенной химической активностью. Их роль в кинетике химических реакций велика, а метод ЭПР — один из важнейших методов их исследования; g– фактор свободных радикалов обычно близок к значению g_S,

а ширина линии мала. Из-за этих качеств один из наиболее устойчивых свободных радикалов (a-дифинил-b -пикрилгидразил), у которого g = 2,0036, используется как стандарт при измерениях ЭПР.

Изучение локализованных неспаренных электронов исключительно важно для исследования механизмов повреждения биологической ткани, образования промежуточных молекулярных форм в ферментативном или другом катализе . Поэтому метод ЭПР интенсивно используется в биологии, где с его помощью изучаются ферменты, свободные радикалы в биологических системах и металлоорганические соединения .

В кристаллах делокализованные электроны и дырки могут захватываться дефектами и примесями, практически неизбежными в кристаллической решётке. Очень часто эти центры определяют окраску кристаллов (см. Центры окраски ). Метод ЭПР позволяет по расположению неспаренных электронов определить природу и локализацию центров окраски. В полупроводниках удаётся наблюдать ЭПР, вызываемый электронами, связанными на донорах.

В металлах и полупроводниках наряду с циклотронным резонансом , обусловленным изменением орбитального движения электронов проводимости под действием переменного электрического поля СВЧ, возможен ЭПР, связанный с изменением ориентации спинов электронов проводимости. Наблюдение ЭПР на электронах проводимости затруднительно, т. к.: 1) доля неспаренных электронов проводимости мала (~kT/E_F , где E_F — Ферми энергия); 2) из-за скин-эффекта глубина проникновения электромагнитного поля в диапазоне СВЧ чрезвычайно мала (~ 10^{– 3} —10^{– 6}см ); 3) форма линии поглощения сильно искажена из-за скин-эффекта и диффузии электронов.

ЭПР наблюдается в растворах и стеклах, содержащих ионы переходных металлов. Это позволяет судить о заряде парамагнитных ионов, строении сольватных оболочек и т. п. Спектр ЭПР в газах (O₂ , NO, NO₂ ) сложнее, что связано со спино-орбитальным взаимодействием, вращательным движением молекул и влиянием ядерного спина.

Лит.: Альтшулер С. А., Козырев Б. М., Электронный парамагнитный резонанс соединений элементов промежуточных групп, 2 изд., М., 1972; Абрагам А., Блини Б., Электронный парамагнитный резонанс переходных ионов, пер. с англ., т. 1—2, М., 1972—73; Пейк Д. Э., Парамагнитный резонанс, пер. с англ., М., 1965; Бальхаузен К., Введение в теорию поля лигандов, пер. с англ., М., 1964; Эткинс П., Саймоне М., Спектры ЭПР и строение неорганических радикалов, пер. с англ., М., 1970; Инграм Д., Электронный парамагнитный резонанс в свободных радикалах, пер. с англ., М., 1961; Ингрэм Д., Электронный парамагнитный резонанс в биологии, пер. с англ., М., 1972; Людвиг Дж., Вудбери Г., Электронный спиновой резонанс в полупроводниках, пер. с англ., М., 1964.

В. Ф. Мещеряков.

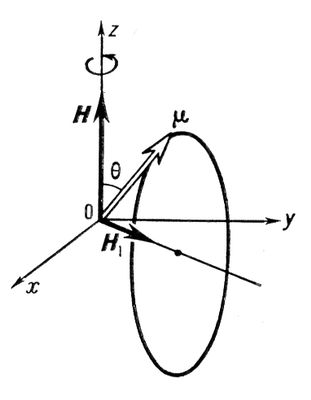

Рис. 1. Изменение угла q прецессии магнитного момента m с частотой n1 = gH₁ /2p в системе координат охуz , вращающейся вместе с полем H₁ вокруг направления Н с частотой n = gH₁ /2p.

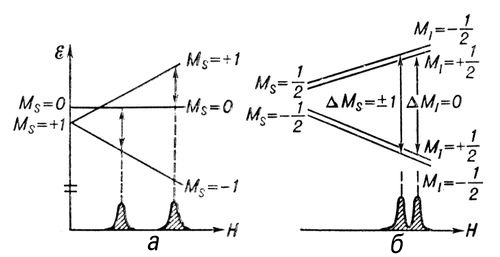

Рис. 3. а — тонкая структура спектра ЭПР. Для случая S = 1 наблюдаются две линии поглощения в результате расщепления уровней при Н = 0; б — сверхтонкая структура спектра ЭПР.

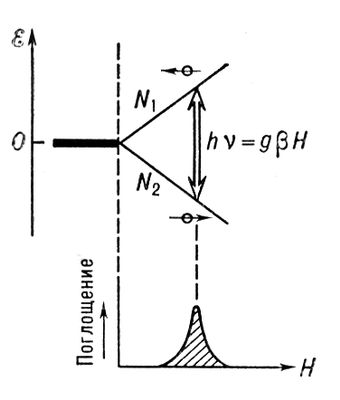

Рис. 2. При hv = g?H происходит резонансное поглощение энергии переменного электромагнитного поля.

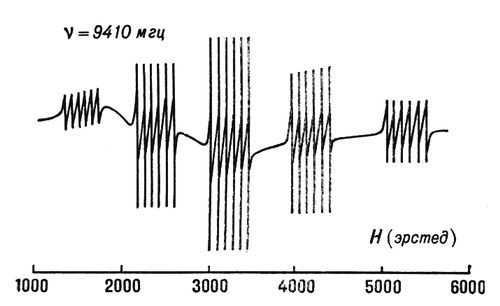

Рис. 4. Спектр ЭПР иона Mn2+ в кристалле метасиликата. Видны 5 групп линий тонкой структуры, соответствующих спину иона Mn2+ S = 5/2. Каждая группа состоит из 6 линий сверхтонкой структуры, обусловленной взаимодействием с ядерным спином I = 5/2.
