Электронож

Электроно'ж (мед.), аппарат для операционных разрезов мягких тканей током высокой частоты или для коагуляции их с целью остановки кровотечения. Состоит из генератора токов высокой частоты и комплекта электродов (в виде прямых и изогнутых ножей, петель, пластин и др.). См. также Диатермокоагуляция , Электрохирургия .

Электрооборудование зданий

Электрообору'дование зда'ний , совокупность электротехнических устройств, устанавливаемых в зданиях и предназначаемых для электроснабжения систем водоснабжения, вентиляции, кондиционирования воздуха, искусственного освещения и др., а также для подвода электроэнергии к бытовым электроприборам. К Э. з. относятся устройства внутреннего электроснабжения, электроустановки инженерного оборудования , осветительные установки. Внутреннее электроснабжение осуществляется вводно-распределительными устройствами (ВРУ) по внутренним электрическим сетям, имеет аппаратуру

и приборы защиты, управления, коммутации и учёта расхода электроэнергии. ВРУ размещают в месте ввода в здание питающих линий преимущественно напряжением 380/220 в. На вводной части ВРУ обычно устанавливают трёхполюсные рубильники (или переключатели) и аппаратуру защиты. В состав распределительной части ВРУ входят устройства защиты отходящих от него питающих линий и приборы учёта расхода электроэнергии. Вертикальные части (стояки) питающих линий служат для разводки электроэнергии по этажам и квартирам через групповые линии питания электроприёмников. В жилых зданиях обычно имеются 3 групповые линии: общего освещения, штепсельных розеток на ток 6 а (для подключения бытовых электроприборов мощностью до 1,3 квт ) и штепсельных розеток с заземляющим контактом на ток 10 и 25 а (для питания приборов мощностью до 4 квт ). Электроплиты подключают к 3-й групповой линии через дополнительное штепсельное соединение. Для питания электроустановок инженерного оборудования и осветительных установок прокладывают отдельные стояки, имеющие в начале линии автоматические выключатели или плавкие предохранители.

Лит.: Электрические сети жилых зданий, М., 1974; Справочная книга для проектирования электрического освещения, под ред. Г. М. Кнорринга, Л., 1976.

Е. И. Афанасьева.

Электрооборудование транспортных машин

Электрообору'дование тра'нспортных маши'н, комплекс электрических устройств для получения, распределения и использования электроэнергии. В качестве источников тока на транспортных машинах применяются главным образом аккумуляторные батареи и генераторы электромашинные . Номенклатура и число потребителей электроэнергии зависят от конструктивных особенностей и условий эксплуатации различных транспортных средств. Например, на мотоциклах потребителями электроэнергии являются свечи зажигания и фары , на автомобилях, тракторах и т. п., кроме того,— стартеры , осветительные, контрольно-измерительные и сигнальные приборы, аппараты и приборы, повышающие комфортабельность, и др. На подвижном составе железных дорог источники электроэнергии используются для питания сигнальных устройств, систем освещения, приводов вентиляторов и компрессоров, а также вспомогательного и специального оборудования (электронагреватели, пылесосы, радиоаппаратура, в специальных поездах — станки, электроинструмент) и т. д., на летательных аппаратах электроэнергию потребляют приборы и другие средства управления, системы пуска двигателей, освещения, сигнализации и др. На судах потребителями электроэнергии являются двигатели приводов грузовых кранов, брашпилей, насосов, вентиляторов, механизмов машинного отделения, приборы управления, связи и освещения, навигационное оборудование и т. д. Электрическая сеть, связывающая источники тока с потребителями электроэнергии, в некоторых случаях (на судах) может составлять несколько сотен км кабелей и проводов , насчитывать нескольких тысяч различных распределительных устройств (см. Электрический аппарат ).

Лит.: Галкин Ю. М., Электрооборудование автомобилей и тракторов, 2 изд., М., 1967; Банников С. П., Электрооборудование автомобилей, М., 1977; Ащеулов В. П., Бабаев А. М., Белькевич А. И., Судовые электросети и приборы управления, Л., 1970; Эксплуатация судового электрооборудования, М., 1975; Паленый Э. Г., Оборудование самолетов, М., 1968; Электроснабжение летательных аппаратов, М., 1975.

В. И. Рытченко.

Электрооптика

Электроо'птика, раздел физики, в котором изучаются изменения оптических свойств сред под действием электрического поля и вызванные этими изменениями особенности взаимодействия оптического излучения (света) со средой, помещенной в поле. К Э. обычно относят эффекты, связанные с зависимостью преломления показателя n среды от напряжённости электрического поля Е (см. Поккельса эффект , Керра эффект , Штарка эффект ).

Электрооптический дальномер

Электроопти'ческий дальноме'р, светодальномер, прибор для измерения расстояний по времени прохождения измеряемого расстояния электромагнитными волнами оптического или инфракрасного диапазонов. Э. д. делятся на импульсные и фазовые (в зависимости от того, каким способом определяют время прохождения световым импульсом расстояния до объекта и обратно). Э. д. первого вида измеряют расстояние

по времени между моментом испускания импульса передатчиком и моментом возвращения импульса, приходящего от отражателя, установленного на конце измеряемой линии, второго вида — по разности фаз посылаемого синусоидально модулированного излучения и принятого. Наибольшее распространение получили фазовые Э. д., упрощённая блок-схема которых дана на рис. Источниками света ранее служили лампы накаливания (3— 30 вт ) и газосветные лампы (50—100 вт ), ныне — газовые и полупроводниковые оптические квантовые генераторы (ОКГ). В Э. д. обычно применяют амплитудную модуляцию с частотами в 10—80 мгц, при которой разности фаз в 1° соответствует изменение расстояния менее, чем на 1 см. Конструктивно модулятор н демодулятор одинаковы, их действие основано на использовании Керра эффекта или Поккельса эффекта . Модулирующее световой поток переменное напряжение вырабатывает генератор масштабной частоты, называется так потому, что соответствующая ей длина волны определяет масштаб перевода разности фаз в расстояния. Промодулированный свет линзовой или зеркально-линзовой оптической системой формируется в узконаправленный пучок, посылаемый на отражатель. Отражённый свет фокусируется на демодулятор оптической системой, аналогичной передающей. Регистрируемая индикатором разности фаз интенсивность на выходе демодулятора зависит от соотношения фаз в принятом световом сигнале и в управляющем демодулятором напряжении; фазовращатель позволяет установить заданное соотношение и отсчитать полученную разность фаз, по которой и вычисляется расстояние. Индикатором разности фаз может служить глаз наблюдателя (Э. д. с визуальной индикацией) или фотоэлектрическое устройство со стрелочным прибором на выходе.

Дальность действия Э. д. доходит до 50 км, средняя квадратическая погрешность составляет ± (1+0,2Дкм ) см, где Д — расстояние, масса комплекта 30—150 кг, потребляемая мощность 5—150 вт.

Лит.: ГОСТ 19223—73. Светодальномеры. Типы. Основные параметры и технические требования; Генике А. А., Ларин Б. А., Назаров В. М., Геодезические Базовые дальномеры, М., 1974; Литвинов Б. А., Лобачев В. М., Воронков Н. Н., Геодезическое инструментоведение, [2 изд.], М., 1971; Кондрашков А. В., Электрооптические и радиогеодезические измерения, М., 1972.

Г. Г. Гордон.

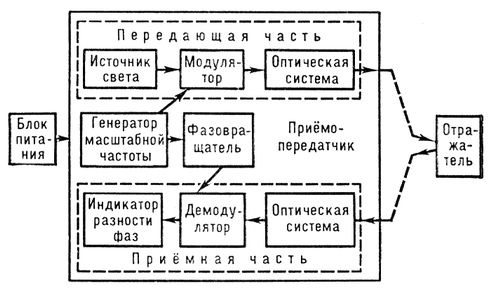

Блок-схема электрооптического дальномера.

Электрооптический эффект

Электроопти'ческий эффект, изменение оптических свойств вещества под действием электрического поля. Различают: 1) линейный Э. э., называется Поккельса эффектом ; 2) квадратичный Э. э., называется Керра эффектом . См. также Электрооптика .

Электроосмос

Электроо'смос (от электро... и греч. osm'os — толкание, давление), электроэндоосмос, движение жидкости через капилляры или пористые диафрагмы при наложении внешнего электрического поля. Э. — одно из основных электрокинетических явлений . Э. используют для удаления избыточной влаги из почв при прокладке транспортных магистралей и гидротехническом строительстве, для сушки торфа, а также для очистки воды, технических жидкостей и др.

Электроотрицательность

Электроотрица'тельность атома, величина, характеризующая способность атома в молекуле притягивать электроны, участвующие в образовании химической связи. Известно несколько способов вычисления Э. Так, согласно Р. Малликену (1935), мерой Э. может служить сумма ионизационного потенциала атома и его сродства к электрону ; Л. Полинг предложил (1932) другой, более сложный способ вычисления Э. (см. в ст. Химическая связь ). Оказалось, однако, что все способы практически приводят к одинаковым результатам. Зная Э., можно приближённо оценить распределение электронной плотности в молекулах многих химических веществ, например определить полярность ковалентной связи .

Электроофтальмия

Электроофтальми'я (от электро... и офтальмия ), поражение глаз при достаточно длительном и интенсивном действии ультрафиолетовых и других лучей во время электро- или газовой сварки, киносъёмки и т. п. Проявляется гиперемией и отёком конъюнктивы, слезотечением, светобоязнью, спазмом век. При поражении роговицы в ней наблюдаются точечные инфильтраты — помутнения, поверхностное отторжение эпителия. Профилактика: применение специальных защитных очков (светофильтров).
