Электро'нный прое'ктор, автоэлектронный микроскоп, безлинзовый электроннооптический прибор для получения увеличенного в 10⁵ —10⁶ раз изображения поверхности твёрдого тела. Э. п. был изобретён в 1936 немецким физиком Э. Мюллером. Основные части Э. п.: катод в виде острия с радиусом кривизны кончика ~10^{– 7} —10^{– 8} м; стеклянная сферическая или конусообразная колба, дно которой покрыто слоем люминофора; и анод в виде проводящего слоя на стенках колбы или проволочного кольца, окружающего катод. При прогреве острия его кончик становится монокристаллическим и приобретает округлённую форму. Колба вакуумируется (остаточное давление ~10^{– 9} —10^{– 11}мм рт. ст. ). Когда на анод подают положительное напряжение

в несколько тыс. вольт относительно расположенного в центре колбы катода-острия, напряжённость электрического поля в непосредственной близости от кончика острия достигает 10^{– 7} —10^{– 8}в/см. Это обеспечивает интенсивную автоэлектронную эмиссию (см. Туннельная эмиссия ) с кончика катода. Электроны, ускоряясь в радиальных (относительно кончика) направлениях, бомбардируя экран и вызывая свечение люминофора, создают на экране увеличенное изображение поверхности катода, отражающее симметрию кристаллической структуры острия (см. рис. ). Увеличение в Э. п. равно отношению R/ br, где R — расстояние катод — экран, r — радиус кривизны острия, b — фактор, характеризующий отклонение формы эквипотенциальных поверхностей электрического поля от сферической. Разрешающую способность Э. п. ограничивают наличие тангенциальных составляющих скоростей автоэлектронов у кончика острия и (в меньшей степени) явление дифракции электронов. Предел разрешения Э. п. составляет (2—3)x10^{– 7} см.

Э. п. применяется для изучения автоэлектронной эмиссии металлов и полупроводников, определения работы выхода с разных граней монокристалла и пр. Для наблюдения фазовых переходов , изучения адсорбции атомов различных веществ на металлической или полупроводниковой поверхности и т. д. Э. п. используют весьма ограниченно, т. к. намного большие возможности в этих отношениях даёт применение ионного проектора.

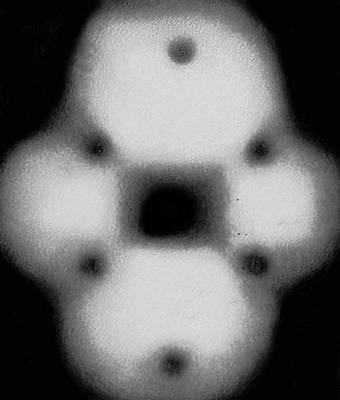

Рис. 2a. Изображения поверхности вольфрамового острия радиусом 950 A при увеличении в 10⁶ раз в электронном проекторе (а). На изображении можно видеть только структуру кристаллических плоскостей.

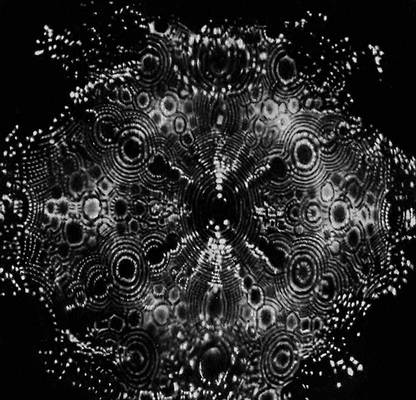

Рис. 2б. Изображения поверхности вольфрамового острия радиусом 950 A при увеличении в 10⁶ раз в гелиевом ионном проекторе (б) при температуре 22 К. С помощью ионного проектора за счёт разрешения отдельных атомов (светлые точки на кольцах) можно различить бисерно-цепочечную структуру ступеней кристалической решётки.

Электронный прожектор

Электро'нный проже'ктор, см. в ст. Электронная пушка .

Электронный телескоп

Электро'нный телеско'п, редко применяемое в астрономии название телескопа, в котором приёмником радиации служит прибор фотоэлектронного изображения, например электроннооптический преобразователь .

Электронный умножитель

Электро'нный умно'жи'тель (ЭУ), электронное устройство для усиления потока электронов на основе вторичной электронной эмиссии . ЭУ либо входит в состав некоторых электровакуумных приборов (фотоэлектронных умножителей , электроннооптических преобразователей , ряда передающих телевизионных трубок— диссекторов , суперортиконов и др., а также приёмно-усилительных ламп) либо используется как самостоятельный прибор — приёмник электромагнитного излучения (в диапазоне длин волн l 0,1— 150 нм ) или частиц (электронов с энергиями до нескольких десятков кэв, ионов или нейтральных частиц с энергиями до нескольких Мэв ). Такие приёмники, обычно выполняемые с незащищенным (открытым) входным окном, называются ЭУ открытого типа. Их используют в установках, работающих в условиях естественного вакуума (при космических исследованиях), и в высоковакуумных измерит. устройствах (сканирующих электронных микроскопах ,

манометрах , масс-спектрометрах ).

Различают ЭУ следующих основных типов: умножительные системы на дискретных электродах — динодах: канальные ЭУ (КЭУ) на непрерывных динодах с распределённым сопротивлением; системы из множества параллельных КЭУ, выполненные на основе т. н. микроканальных плат (МКП). В 60-х гг. 20 в. разработаны вакуумно-полупроводниковые («гибридные») ЭУ, в которых используется эффект размножения электронов в электронно-дырочных переходах при бомбардировке полупроводниковых кристаллов, содержащих такие переходы, электронами с энергиями, достаточными для образования в кристалле парных зарядов электрон — дырка.

В ЭУ на дискретных. динодах (см. рис. ) электроны, ускоренные и сфокусированные электростатическим (иногда магнитостатическим) полем, ударяются о поверхность динодов, вызывая вторичную электронную эмиссию (коэффициент вторичной эмиссии s » 3—30). КЭУ (см. рис. ) представляют собой трубку (канал) из стекла с высоким содержанием свинца либо из керамики — прямую или изогнутую. К трубке прикладывают напряжение в несколько кв, в результате в её полости возникает электростатическое поле. Под действием этого поля попавшие в канал электроны ускоряются и, соударяясь со стенками, вызывают вторичную электронную эмиссию (s » 2). Число актов размножения вторичных электронов и общий коэффициент усиления КЭУ зависят от напряжения, длины трубки, её внутреннего диаметра (например, при длине трубки 20—75 мм, внутреннем диаметре 0,5—1,5 мм коэффициент усиления достигает 10⁵ у прямых КЭУ и 10⁷ у изогнутых). ЭУ на МКП представляет собой стеклянную пластину, пронизанную множеством (10⁴ — 10⁶ ) параллельных отверстий (каналов) диаметром 10—150 мкм, образующих сотовую структуру; коэффициент усиления 10⁴ — 10⁶ .

Одно из специфических требований, предъявляемых к ЭУ с открытым входом, — способность сохранять рабочие параметры при соприкосновении его эмитирующих поверхностей с воздухом. Этому способствуют защитные свойства тонкой (2,5—5 нм ) окисной эмиссионной плёнки (BeO, Al₂ O₃ ). Катод ЭУ с открытым входом (располагается во входной части) — обычно сплавной (CuBe, AgMgO). Эффективность катода оценивают числом эмиттируемых им электронов в расчёте на 100 квантов падающего электромагнитного излучения (квантовая эффективность) либо в расчёте на 1 бомбардирующую частицу (коэффициент вырывания). Квантовая эффективность для излучения с l = 70 нм составляет около 20 (спадая до 0,1 при l = 200 нм ), для мягкого рентгеновского излучения — примерно 1—5. Коэффициент вырывания, например для катодов на основе AgMgO, растет с увеличением энергии ионов в диапазоне 2—10 кэв приблизительно от 1 до 5; при дальнейшем росте энергии наступает насыщение.

Лит.: Тютиков А. М., Электронные умножители открытого типа, «Успехи физических наук», 1970, т. 100, в. 3; Берковский А. Г., Гаванин В. А., 3айдель И. Н., Вакуумные фотоэлектронные приборы, М., 1976.

В. А. Гаванин.

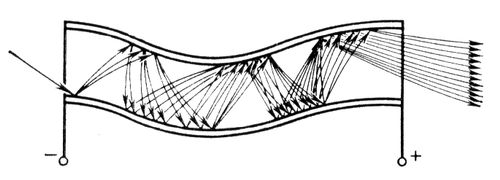

Размножение электронов в канальном электронном умножителе: знаками + и - обозначены полярности приложенного к каналу напряжения; стрелками показаны траектории электронов.

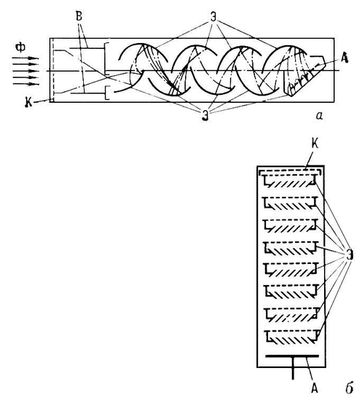

Структурные схемы фотоэлектронных умножителей (ФЭУ) с линейными динодными системами: а — с корытообразными динодами; б — с жалюзийными динодами; Ф — световой поток; К — фотокатод; В — фокусирующие электроды катодной (входной) камеры; Э — диноды; А — анод; штрихпунктирными линиями изображены траектории электронов.

Электронных вычислительных машин единая система

Электро'нных вычисли'тельных маши'н еди'ная систе'ма (ЕС ЭВМ), комплекс стационарных цифровых вычислительных машин третьего поколения (на интегральных микросхемах) с широким диапазоном производительности (от десятков тысяч до нескольких млн. операций в 1 сек ). Разработка и серийное производство ЕС ЭВМ осуществлены совместно специалистами НРБ, ВНР, ГДР, ПНР, СССР и ЧССР.
