Боковые соединения деталей
Обычно здесь используется метод сплачивания (рис. 24). Боковое соединение применяется в устройстве дверей или ворот, потому что оно отличается большой прочностью.

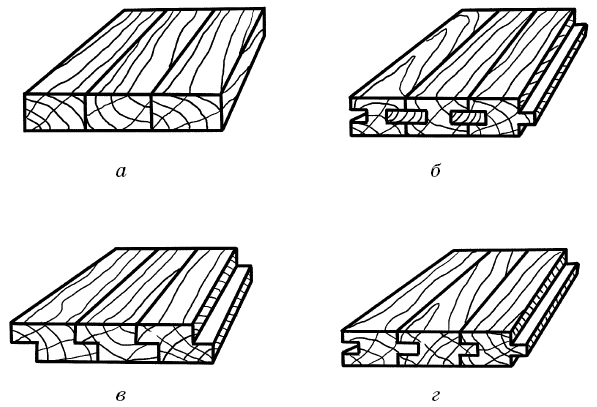

Рис. 24. Виды боковых соединений: а –
Для дополнительного укрепления деталей в большом массиве изделия используются поперечные скрепляющие доски или щиты.
Бывает боковое соединение деталей, выполненное на гладкую фугу, когда детали имеют гладкую поверхность боковых кромок и при соединении склеиваются. Каждая доска в конструкции называется делянкой, а шов между ними – фугой. При сборке щита необходимо подбирать соседние доски с одноименными кромками, чтобы получился красивый декоративный узор древесной текстуры. Кромки досок перед стыковкой обрабатываются фуговкой.
Боковые соединения на вставную рейку отличаются тем, что в каждой детали на боковой стороне имеется паз по всей длине, в который вставляется соединяющая рейка. Если на боковых сторонах будет снята четверть и детали будут крепиться с их помощью, то соединение будет называться боковым в четверть.
Бывает соединение боковое в паз и гребень, которое имеет несколько типов в зависимости от качества гребня. Паз может быть треугольным или прямоугольным. При устройстве паркета обычно используется треугольный паз, а при составлении полотна для двери – прямоугольный.

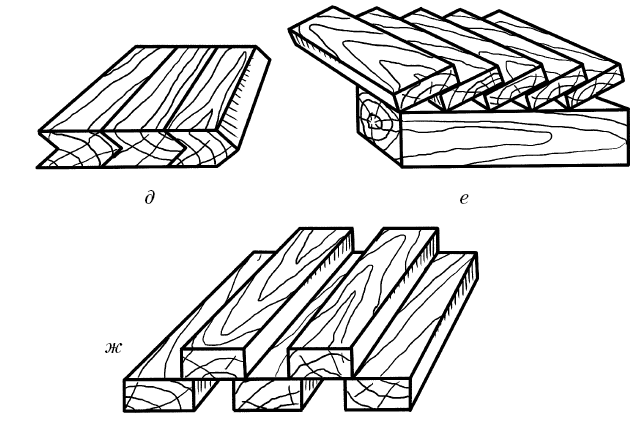

Соединение боковое внахлестку выполняется следующим образом: под нижнюю планку кладется тонкая рейка, после чего верхний боковой край детали закрепляется гвоздями; затем устанавливается следующая планка так, чтобы ее нижний край выступал на 1/4 толщины планки, и также закрепляется несколькими гвоздями. Такой тип соединения используется в устройстве внешних стен здания или крыши, поскольку он способствует лучшему стеканию дождевой воды с поверхности и обеспечивает надежную защиту покрытия от разрушающего воздействия атмосферных явлений.
Боковое соединение с перекрытием используется в качестве декоративного приема. Кроме того, изделие, выполненное с помощью такого соединения, дает звукоизоляцию и теплоизоляцию.
Выполняется соединение следующим образом: сначала через промежуток, равный половине ширины планки, настилается первый ряд деталей; затем сверху на детали устанавливается второй ряд, который закрывает пустоты.
Сплачивание с наконечником чаще всего применяется для соединения сразу нескольких деталей в одно целое (рис. 25).

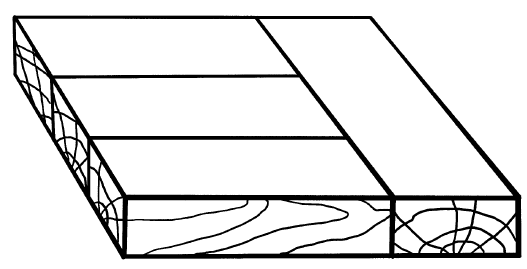

Рис. 25. Сплачивание нескольких деталей с наконечником
Для этого требуется сделать одинаковые выемки с боковой стороны одиночной детали и с торцевой стороны соединяемых деталей. Этот метод применяется при составлении паркетных полов. При сборе деталей в щиты для крепления торцов используются наконечники в паз и гребень со вклейкой или наклейкой рейки (рис. 26).

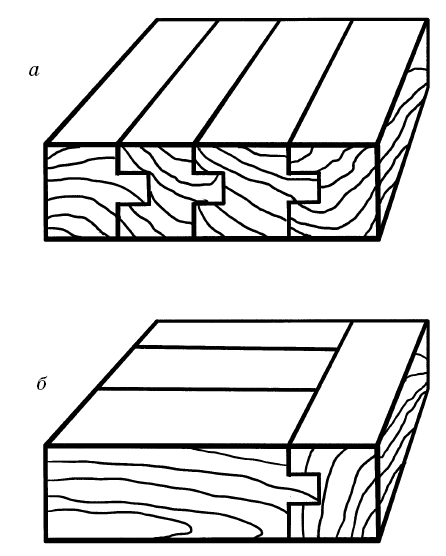

Рис. 26.
Обе эти конструкции требуют дополнительного закрепления клеем, также используются шпонки.
Типы соединений деталей под прямым углом
Такие соединения используются в креплении оконных, дверных блоков, парниковых рам, элементов скамеек, качелей и пр. Сплачиваемые детали угловых соединений располагаются по отношению друг к другу строго под углом в 90°. Бывают угловые соединения на шип и на ус, а также Т-образные и L-образные. Последние (они также носят название концевых) имеют множество вариантов: от самого простого (вполдерева) до очень прочного – на тройной шип (рис. 27).

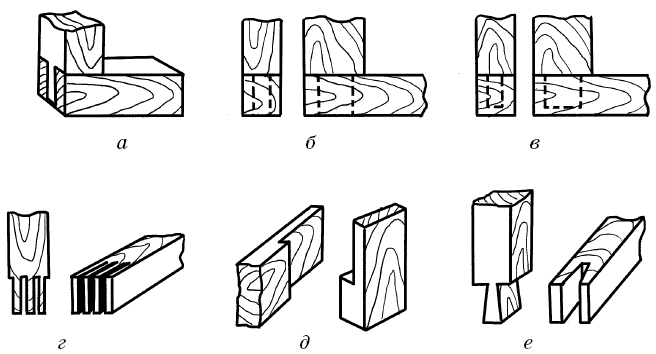

Рис. 27. Виды угловых концевых соединений: а – с одинарным открытым сквозным шипом; б – с одинарным сквозным потайным шипом впотемок; в – с одинарным глухим шипом впотемок; г – с тройным открытым сквозным шипом; д – в прямую накладку вполдерева; е – в сквозной «ласточкин хвост»
Угловые соединения на шип имеют в своей конструкции 1–3 шипа. У несквозного соединения шиповое крепление делается в середине деталей и внешне остается невидимым.
Для этого внутри заготовок выполняются небольшие углубления под шипы с дополнительной длиной для клея. Угловые соединения на ус имеют свою особенность: стороны деталей, соединяющихся между собой, должны быть срезаны под углом в 45°. Крепления на ус могут быть сквозными, когда видно сплачивание, и несквозными, когда крепление зафиксировано внутри деталей.

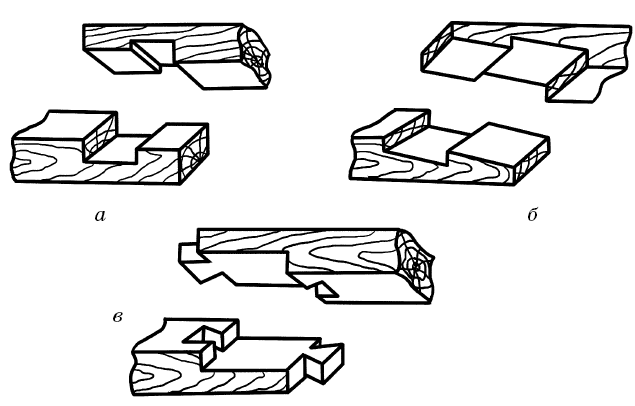

Сквозное соединение на ус может быть с 1–3 шипами (рис. 28).

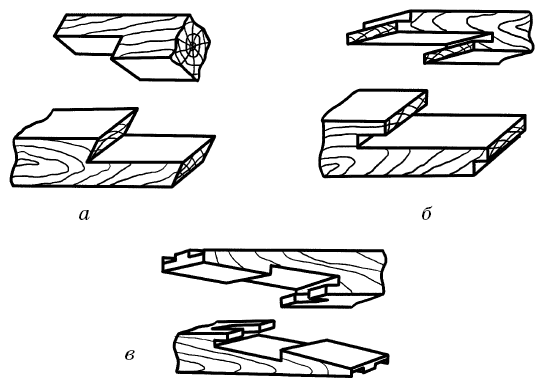

Рис. 28. Виды углового соединения на ус: а – сквозное; б – несквозное
Совет мастера
Принцип соединения деталей углового крепления на ус такой же, как при угловом несквозном креплении на шип. Несквозное соединение на ус остается невидимым для глаза. Для крепления можно использовать круглые или плоские шипы. При выборке древесины под шипы необходимо обязательно делать гнезда немного больше самих шипов, чтобы потом заготовки можно было легко соединять между собой.
