Кроме того, вследствие ограниченности пространства в кабинах экипажа (усугубленной введением спасательных капсул) действовали ограничения на рост и вес членов экипажа. Наземный персонал также подбирался из числа специалистов с очень высокой квалификацией.
С таким «букетом» недостатков дорогостоящий В-58, не имевший больших резервов дальнейшего совершенствования и «специализировавшийся» на нанесении ядерных ударов с больших высот при высокой дозвуковой или сверхзвуковой скорости, не имел больших шансов остаться в строю, когда время потребовало многорежимных машин с возможностью полета на малых высотах и многоцелевого применения. В 1965 г. в качестве промежуточного маловысотного бомбардировщика – прорыва было решено использовать самолет FB-111 на основе истребителя-бомбардировщика F-111, разработанного той же фирмой Конвэр (вошедшей к тому времени в концерн Дженерал Дайнэмикс). На смену самолету FB-111 предназначался Рокуэлл В-1. Снятие В-58 с вооружения началось в ноябре 1969 г. (через месяц после поставки САК первого самолета FB-111) и завершилось
«Опередивший время» (по мнению некоторых летавших на нем летчиков) В-58 оставил заметный след в истории авиации. И не только благодаря внедренным радикальным новшествам, но и оригинальностью предложенных на его базе нереализованных проектов, обширностью проведенных с его помощью экспериментальных и исследовательских работ, некоторые из которых нашли завершение в других программах.
Одним из наиболее интересных был выдвинутый в 1957 г. проект, предусматривавший возврат к схеме составного бомбардировочного комплекса, однако на этот раз в роли «авиаматки» предполагалось использовать сам В-58, который должен был нести бомбардировщик «Супер Хастлер». В свою очередь «Супер Хастлер» в наиболее проработанном виде представлял собой гиперзвуковую двухступенчатую систему массой 20800 кг (из них 11300 кг приходилось на топливо), двухместный возвращаемый пилотируемый компонент которой, имевший один ПВРД и один ТРД, нес беспилотный крылатый аппарат, оснащенный двумя ПВРД и вооруженный ядерной бомбой. Дальность полета системы оценивалась в. 15900 км, причем «Супер Хастлер» развивал крейсерское число М=4…6. При размещении на В-58 разведывательного оборудования «Супер Хастлер» использовался в качестве подвесного топливного бака. На основе «Супер Хастлера» фирма Конвэр предложила в 1960 г. для ЦРУ проект уже автономного гиперзвукового разведчика «Кингфиш», который проиграл в конкурсе самолету Локхид SR-71.
Шасси самолета В-58

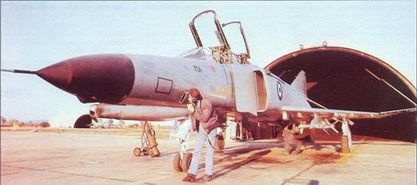

Истребитель F-4 «Фантом» также оснащен двигателями J79. Здесь показан самолет ВВС Греции
Работы по составным бомбардировочным системам проводились в это время и в СССР. Цель их – как и в США – состояла в увеличении дальности такого комплекса с сохранением продолжительного сверхзвукового полета. Известен проект дальнего сверхзвукового бомбардировщика PC ОКБ-256 П.В.Цыбина, прорабатывавшегося в 1955-1957 гг. Он должен был совершать воздушный старт с самолета-носителя Ту-95Н с последующим разгоном до крейсерской скорости 3000 км/ч с помощью двух спаренных ускорителей с ЖРД и крейсерский полет с использованием двух ПВРД. Расчетная общая дальность полета системы PC-носитель – 12500…13500 км, боевая нагрузка – термоядерная бомба. Аналогичные усилия предпринимались в ОКБ В.М.Мясищева. Советские работы, как и американские, не вышли из стадии исследований и были прекращены в связи с повышением надежности, точности и дальности авиационных стратегических ракет. В то же время составные комплексы другого назначения (например, перехвата) иногда обсуждаются и в наши дни.
В 1959-1960 гг. прошел испытания разведывательный вариант самолета В-58 с мощной контейнерной РЛС бокового обзора Хьюз AN/APQ69, не позволявшей в силу своей громоздкости (длина антенны более 15 м) выходить самолету на сверхзвук. В 1961- 1962 гг. на В-58 испытывался модифицированный контейнер МВ-1, в котором была установлена РЛС бокового обзора с синтезированной апертурой Гудьир AN/APS-73 (ХН-3), имевшая дальность действия 148 км и разрешающую способность 15,2 м. Вследствие малых размеров РЛС область режимов полета самолета не сузилась, но разрешающая способность РЛС была наибольшей на дозвуковых скоростях. По крайней мере, один раз система была применена для выполнения реальной задачи – самолет с РЛС произвел облет Кубы во время карибского кризиса 1962 г.
Один из В-58 использовался в 1960-1964 гг. в качестве летающей лаборатории для испытаний системы управления огнем Хьюз AN/ASG-18 и ракет AIM-47A (GAR-9), предназначавшихся вначале для «трехмахового» перехватчика F-108 «Рапира» по проекту фирмы Норт Америкен, а затем для самолета Локхид YF-12A.
Схема двигателя J79-GE-5
Регулируемый сверхзвуковой воздухозаборник двигателя самолета В-58

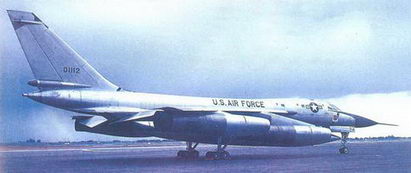

В-58А
Как известно, YF-12А не пошел в серию, но работы по AIM-47A в конце концов привели к созданию ракеты AIM-54 «Феникс» – основному оружию американского палубного перехватчика Грумман F-14 «Томкэт».
Иногда упоминается о дальнем перехватчике В-58D с системой AN/ASG-18, шестью ракетами AIM-47A и двумя форсированными двигателями J58 (радиус действия более 1850 км), но официального проекта такого самолета не существовало, хотя на основе В-58 неоднократно предлагалось создать дальний перехватчик (1951 г., 1953 г., 1958 г.). Также официально не вводилось обозначение В-58Е (проекта тактического самолета с силовой установкой, как у B-58D), но фирма прорабатывала проекты фронтового бомбардировщика (1951 г., 1954 г.) и разведчика (1955 г., 1959 г.) для командования тактической авиации.
Интересная страница истории В-58 связана с изучением на его основе сверхзвукового пассажирского самолета (модель 58-9, 1960 г.), при взлетной массе 86 т, предназначенного для перевозки 52 пассажиров на дальность 4100… 4700 км с крейсерским числом М=2,4…2,5. Прорабатывались и другие проекты, причем в нашей стране мало кто знает, что непосредственным толчком к исследованиям СПС в США послужили данные американских разведывательных служб, полученные весной 1960 г. и свидетельствовавшие о начале работ по СПС в Советском Союзе. Один из опытных В-58 использовался также в исследованиях звукового удара, проводившихся NASA. По результатам обширных испытаний с привлечением не только В-58, но и других сверхзвуковых самолетов, сверхзвуковые полеты над сушей в США были разрешены лишь в нескольких узких корридорах.
В 1959 г. на одном из В-58А, переоборудованном в летающую лабораторию NB-58A, в подфюзеляжной гондоле проходил испытания двигатель Дженерал Электрик J93-GE-3, предназначенный для использования на бомбардировщике В-70 и перехватчике F-108 фирмы Норт Америкен.
Ручка управления самолетом В-58
КОНСТРУКЦИЯ.
Самолет выполнен по схеме «бесхвостка» со среднерасположенным треугольным крылом и четырьмя двигателями на подкрыльевых пилонах. Конструкция рассчитана на скоростной напор 6050 кгс/м 2 и аэродинамический нагрев обшивки до примерно 130°С. Максимальная эксплуатационная перегрузка равна двум при взлетной массе 73,9т и увеличивается линейно до трех с уменьшением взлетной массы до 45,4 т, при дальнейшем снижении массы она остается постоянной и равной трем. Ресурс конструкции по результатам усталостных испытаний составил 7000 ч.
Самолет изготовлен в основном из обычных алюминиевых сплавов типа 2024, но конструкция элементов и технология производства были новаторскими в авиации. Обшивка выполнена с беспрецедентно широким применением клееных слоистых панелей (90% по омываемой площади крыла и 80% – всего самолета) из дюралевых листов толщиной 0,25-1,0 мм с заполнителем. Размер панелей достигает 1,5x5,5 м. Слоистые панели обшивки крыла, обладающие небольшой кривизной, имеют стеклопластиковый (выбран из-за его теплоизолирующих свойств) или алюминиевый сотовый заполнитель, слоистые панели обшивки фюзеляжа подкреплены рифтованными внутренними листами. Для упрощения производственной оснастки и сборки все слоистые панели крыла имеют постоянную общую толщину 14,7 мм, а изменение толщины обшивки компенсируется изменением толщины заполнителя. На самолетах позднего выпуска некоторые панели с рифтами заменены на панели со стеклопластиковым сотовым заполнителем. Для приклеивания сотового заполнителя применен эпоксидно-фенольный клей «Эрбонд»422, для склеивания металла с металлом – резиново-феноловый клей «Металбонд»4021 («Пластилок»620). Клеевые соединения потребовали соблюдения жестких технологических требований (малые допуски, чистота склеиваемых поверхностей, организация ультразвукового контроля). Для крепления панелей к силовому набору используется титановый и стальной крепеж, минимальное количество которого позволило получить гладкую поверхность самолета. Участки, подверженные нагреву от выхлопных газов двигателей (элевоны и задняя часть обшивки гондол двигателей), имеют слоистую паяную конструкцию из нержавеющей стали с сотовым заполнителем из того же материала (допускается нагрев до +480°С). Несмотря на повышенную трудоемкость изготовления клееных и паяных конструкций, присущая им жесткость устранила проблему панельного флаттера, повысилась гладкость обшивки, упростился ремонт самолета и, самое главное, была достигнута более высокая, чем у всех современных американских бомбардировщиков, весовая отдача: относительная масса конструкции В-58 – 16,5%, B-36J -19,3%, B-52G – 16,9%, В-47Е – 17,6%.
Крыло многолонжеронное (шаг лонжеронов 280…380 мм) с расположением нервюр только в местах крепления элевонов, гондол двигателей и шасси. Корневая хорда крыла 16,54 м, САХ 11,02 м, удлинение 2,09; стреловидность 60° по передней кромке, 52° по линии 1/4 хорд и (-10°) по задней кромке; угол поперечного V равен (-2,2°); профиль у корня NACA 0003.46-64.069 с относительной толщиной 3%, на середине полуразмаха NACA 0004.08-63 с относительной толщиной 4%; крыло имеет выраженную коническую крутку в пределах первых 15% длины хорды; установочный угол +3°. Средства механизации крыла отсутствуют.
