В 1953 г., когда Конвэр получила контракт на создание В-58, предполагалось, что помимо контейнеров МА-1 и МВ-1, оснащенных оружием, самолет сможет нести два разведывательных контейнера: МС-1 для фоторазведки с малых и больших высот (в контейнере предполагалась установка до семи различных АФА общей массой около 450 кг и топлива) и MD-1 для электронной разведки. Разведывательные системы МС-1 и MD-1 были отменены в 1958 г. после израсходования 40 млн долл. из-за бюджетных ограничений и вследствие успешного выполнения задач высотной разведки самолетом Локхид U-2 (создан в 1955 г.), а электронной разведки – самолетами ERB-47H и других типов. Однако ВВС США не имели специализированных аппаратов для маловысотной скоростной разведки и в начале 1960-х годов ряд контейнеров MB-1С был модифицирован
Схемы контейнеров МВ-1 и LA-1
Схема двухкомпонентного контейнера TCP
Приборные доски летчика и оператора оборонительной системы с обычными электромеханическими индикаторами, в кабине штурмана-бомбардира установлен радиолокационный индикатор на ЭЛТ с круглым экраном.
На ТВ-58А почти все целевое оборудование и автопилот сняты.
ВООРУЖЕНИЕ. В-58 предназначался для доставки ядерного оружия с большой высоты. Он не имеет внутреннего отсека вооружения и несет наступательное оружие на подвеске. Эволюция программы привела к тому, что в конце 1953 г. предполагалось использование боевых подвесных систем двух типов: так называемых баков-контейнеров МА-1 и МВ-1, каждый из которых содержал одновременно ядерную БЧ и топливо для двигателей самолета-носителя. В конфигурации разведчика самолет вместо боевых МА-1 и МВ-2 должен был нести баки-контейнеры МС-1 и MD1 с разведывательной аппаратурой. Однако намеченные планы не были полностью реализованы ни в отношении разведывательных контейнеров, о чем говорилось в разделе по целевому оборудованию, ни в отношении боевых подвесок.
Наиболее сложным в техническом отношении оказался так называемый бак – «управляемый бомбовый контейнер» МА-1С, представляющий собой крылатую ракету схемы «утка» массой 12295 кг, с расчетной дальностью пуска около 260 км и высотой полета после пуска до 32900 м. Она снабжена ЖРД Белл LR81-BA-1 (тяга 66,7 кН, 6800 кгс), инерциальной системой наведения, складывающимся нижним хвостовым вертикальным стабилизатором, выдвижным верхним хвостовым вертикальным стабилизатором и передним горизонтальным рулем. Ракета несет ядерную БЧ и запас топлива для двигателей самолета. Высота пуска составляет 10700…18300 м. После пуска ракета набирает высоту под углом 20°, затем планирует с углом 7° и пикирует на цель под углом 70°. МА-1С исследовалась, начиная с 1953 г. и была отменена в мае 1957 г. после израсходования на нее 66 млн долл.
Заметим, что аналогичная судьба постигла созданную в это же время более простую (без топливных баков для носителя и с радиокомандным или программным наведением) крылатую ракету Белл GAM-63 «Раскл», предназначавшуюся для средних бомбардировщиков В-47, но предлагавшуюся и для В-58. Первая американская массовая КР Норт Америкен AGM-28 (GAM-77) «Хаунд Дог», созданная в 1959 г. и долгое время состоявшая на вооружении В-52, также была предложена для В-58, наряду с более поздними проектами баллистических ракет фирм Мартин, Белл и Дуглас (например, Дуглас AGM-48 «Скайболт»), Все эти предложения всерьез не принимались из-за существенного уменьшения, в случае применения ракет, скорости (до дозвуковой) и дальности В-58, нуждавшегося в подвесном баке вследствие малого внутреннего запаса топлива. Проекты модернизированных самолетов В-58В и В-58С, которые должны были сочетать ракетное оружие с высокой дальностью,
Единственная серьезная попытка использовать на В-58 баллистическую УР была связана с проектом создания на его основе первого противоспутникового комплекса – т.е. с задачей, которая не требовала большой дальности полета. Этот проект явился следствием запуска в СССР в 1957 г. первого ИСЗ, имевшего широкий резонанс во всем мире. Потенциальное военное значение спутников было очевидно, и уже в 1958-1959 гг. в США по программе «Хай Вирго» проработали противоспутниковый комплекс, включающий носитель В-58 и баллистическую ракету фирмы Локхид. Было выполнено четыре экспериментальных пуска противоспутниковых ракет, из которых два оказались полностью неудачными, и дальнейшие работы прекратились. В 1980-х годах, как известно, предпринималась аналогичная попытка с использованием истребителя F-15 и ракеты ASAT – она тоже не имела успеха.
В-58А с двухкомпонентным контейнером и четырьмя пилонами для термоядерных бомб Мк.43

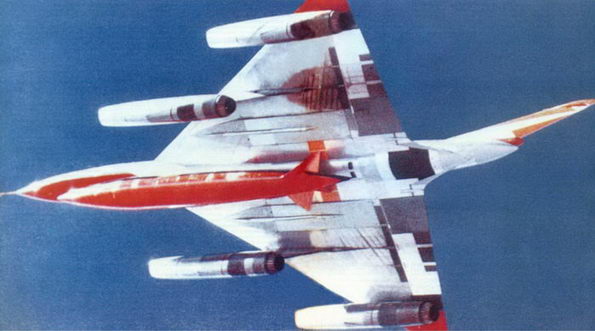

Таким образом, управляемые ракеты на В-58 не «прижились», и бомбардировщик оснащался только свободнопадающим наступательным оружием. Первым на вооружение поступил так называемый «однокомпонентный» бак- контейнер MB-1С, испытания по сбросу которого с носителя В-58 состоялись в 1957 г. МВ-1С представляет собой оперенное осесимметричное тело длиной 17,4 м и диаметром около 1,5 м, крестообразный хвостовой стабилизатор придает контейнеру некоторое вращение в падении. Контейнер имеет два топливных отсека, между которыми располагается термоядерная БЧ W39Y1-1 регулируемой мощности. Масса пустого контейнера без БЧ – около 1135 кг, с БЧ – 3880 кг; масса контейнера, полностью заправленного топливом и снаряженного БЧ, 16370 кг.
Контейнер МВ-1 оставался на вооружении до вывода В-58 из состава ВВС США, однако он имел ряд недостатков, которые ограничили его использование, в основном, первыми годами эксплуатации серийных самолетов. На нем не удалось решить до конца проблему протечки топлива в отсек боевой нагрузки, в результате чего было повреждено несколько БЧ. При установке ядерных бомб Мк43 на подкрыльных пилонах, о чем сказано ниже, возникали трудности из-за того, что зазор между бомбами и оперением контейнера МВ-1 был сравнительно небольшим. Но главное – после выработки топлива контейнер, на три четверти пустой, был «балластом» для самолета, создавая вредное аэродинамическое сопротивление и представляя собой лишний груз, «съедающий» дальность полета.
Вынужденной, но эффективной мерой стало дальнейшее усложнение подвески за счет применения двухкомпонентного контейнера TCP (TwoComponent Pod), имеющего большой отдельный топливный бак BLU 2/В-2, сверху которого, в предусмотренной нише, конформно размещается меньший по размерам компонент BLU 2/В-1, содержащий ядерную бомбу W53 и снабженный трехкилевым хвостовым оперением (нижний киль убирающийся). Помимо БЧ в верхнем компоненте имеются два небольших топливных отсека. Топливный бак BLU 2/В-2, имеющий один вертикальный стабилизатор, может быть сброшен после выработки топлива в обоих компонентах, что облегчает самолет и уменьшает его лобовое сопротивление на маршруте полета к цели.
Верхний компонент сбрасывается при атаке и в свою очередь разделяется пополам в непосредственной близости от цели, так что цель поражается только носовой частью с БЧ.
Длина верхнего компонента 10,7 м, максимальный диаметр 1,07 м, масса с полным запасом топлива и бомбой Мк53 – 5430 кг, масса пустого компонента с бомбой Мк53 – примерно 3495 кг. Длина нижнего компонента 16,5 м, максимальный диаметр 1,5 м, полностью снаряженная масса 11800 кг, масса пустого компонента 860 кг. Из приведенных цифр видно, что контейнер TCP при несколько меньшей БЧ имеет, по сравнению с МВ-1, на 860 кг большую общую массу, однако запас топлива в нем меньше (за счет дополнительной массы агрегатов), что несколько снижает выигрыш в дальности полета.
