Габаритные размеры (длина х ширина х высота), мм . 6830x2320x2410
Вооружение пулемет, шт 1
калибр, мм .. 7,62
боекомплект, патронов .. 1250
Броневая защита, мм . 13
Мощность двигателя, л.с 110
Скорость максимальная, км/ч 65
Запас хода по шоссе, км.. 550
Глубина водных преград, преодолеваемых вброд, м 0,8
База – бронетранспортер БТР-152 с использованием агрегатов автомобиля ЗИЛ-157. Общая компоновка – силовая установка расположена спереди. Вооружение – установка пулемета аналогична БТР-152.
Защита – машина имеет несущий броневой корпус из катаных броневых

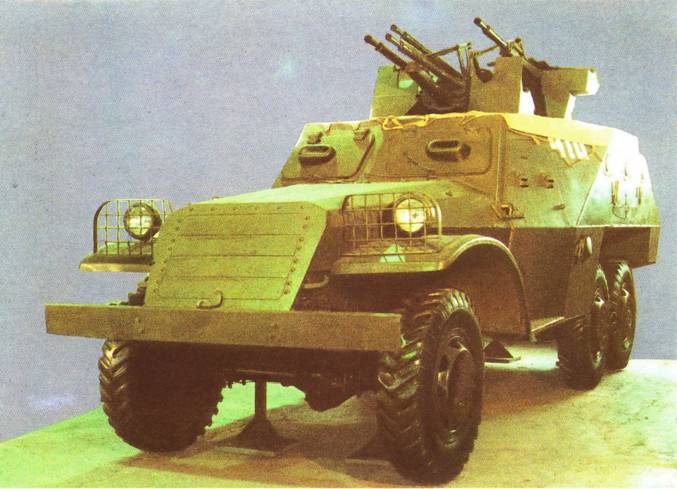

ЗЕНИТНАЯ УСТАНОВКА ЗПТУ-4 (НА БТР-152)
Разработана в 1955 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.
Масса, т.. 8,6
Численность экипажа, чел 5
Габаритные размеры (длина х ширина х высота), мм . 6830x2320x2710
Вооружение
пулемет, шт 4
калибр, мм. . 14,5
боекомплект, патронов .. 2000
Броневая защита, мм.. 13
Мощность двигателя, л.с 110
Скорость максимальная, км/ч. 75
Запас хода по шоссе, км .. 600
Глубина водных преград, преодолеваемых вброд, м 0,8
Особенности конструкции
База – бронетранспортер БТР-152.
Общая компоновка – силовая установка расположена спереди; зенитная установка смонтирована в десантном отделении.
Вооружение – максимальный угол возвышения пулеметов +89°, угол снижения -5°; боевая скорострельность 70 выстрелов в мшгуту; для стрельбы по наземным целям установлен оптический прицел, по зенитным – коллиматорный. Защита – аналогична БТР-152. Шасси – аналогично БТР-152.

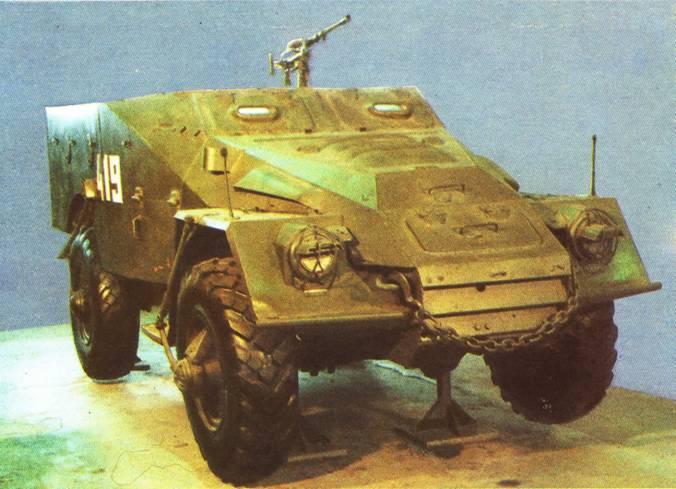

БРОНЕТРАНСПОРТЕР БТР 40В
Разработан в 1956 году. Выпущен опытный образец. На вооружении не состоял. В боя: не использовался.
Масса, т. 5,3
Численность экипажа (десант), чел.. 2 (8)
Габаритные размеры (длина х ширина х высота), мм .. 4000x1900x1930
Вооружение пулемет, шт 1
калибр, мм. 7,62
боекомплект, патронов .. .. 1250
Броневая
Мощность двигателя, л.с 78
Скорость максимальная, км/ч 78
Запас хода по шоссе, км.. 285
Глубина водных преград, преодолеваемых вброд, м 0,9
База – бронетранспортер БТР-40.
Общая компоновка – силовая установка расположена спереди. Вооружение – аналогично БТР-40.
Защита – открытый несущий корпус из катаных броневых листов, закрываемых тентом. Шасси – двигатель и трансмиссия аналогичны БТР-40; ходовая часть отличается наличием централизованной системы регулирования давления воздуха в шинах, подвод воздуха к каждому колесу осуществляется снаружи через ступицу.

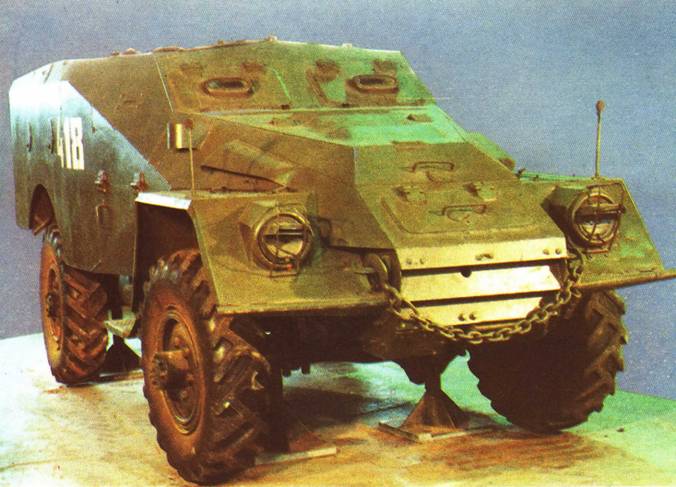

БРОНЕТРАНСПОРТЕР БТР-40Б
Разработан в 1957 году. Выпускался серийно с 1957 г. Состоял на вооружении Советской Армии. Использовался в боях на Ближнем Востоке.
Масса, т 5,3
Численность экипажа, чел 8
Габаритные размеры (длина х ширина х высота), мм . 5000x1900x2060
Вооружение
пулемет, шт 1
калибр, мм. 7,62
боекомплект, патронов 1250
Броневая защита, мм 8
Мощность двигателя, л.с. 78
Скорость максимальная, км/ч. 78
Запас хода по шоссе, км 285
Глубина водных преград, преодолеваемых вброд, м 0,9
База – бронетранспортер БТР-40.
Общая компоновка – силовая установка размещена спереди. Вооружение – аналогично БТР-40.
Защита – машина имеет несущий броневой корпус с крышей из катаных броневых листов. Шасси – двигатель шестицилиндровый, карбюраторный, жидкостного охлаждения; трансмиссия механическая; подвеска комбинированная; колеса дисковые с шинами постоянного давления.

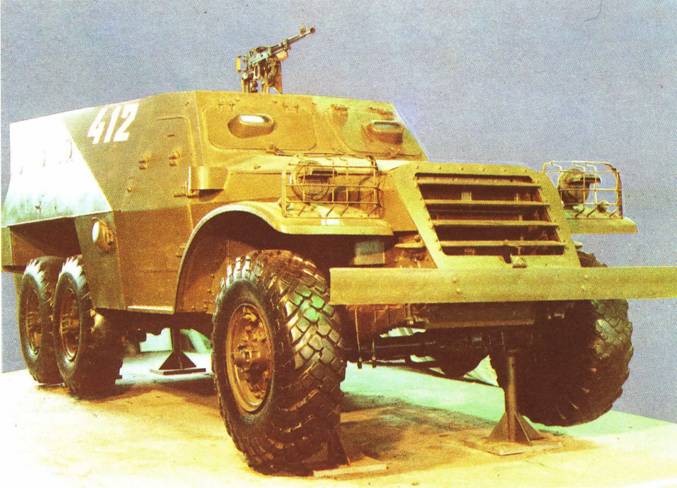

БРОНЕТРАНСПОРТЕР БТР-152 В1
Разработан в 1957 году. Выпускался серийно с 1957 г. Состоял на вооружении Советской Армии. В боях не использовался.
Масса, т. 8,95
Численность экипажа (десант), чел 2 (17)
