Габаритные размеры (длина х ширина х высота), мм 6735x2940x2068
Вооружение
пулемет, шт 1
калибр, мм. . 7,62
боекомплект, патронов .. 2000
Броневая защита противопульная
Мощность двигателя, л.с 300
Скорость максимальная, км/ч. 65
Запас хода по шоссе, км.. 550
Скорость преодоления водных преград на плаву, км/ч 7
База – БМП-1.
Общая компоновка – моторно-трансмиссионное отделение расположено спереди, дополнительно имеется 7 рабочих мест для офицеров.
Вооружение – 7,62-мм пулемет Калашникова в укладке.
Специальное оборудование – 1-КВ и 3-УКВ радиостанции,

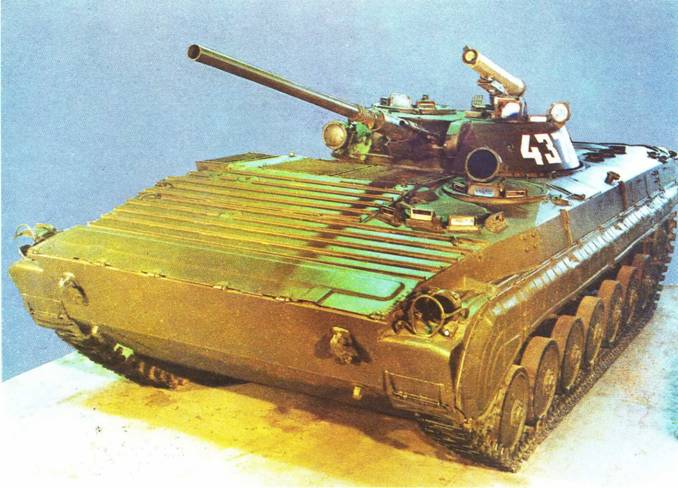

БОЕВАЯ МАШИНА ПЕХОТЫ ОБЪЕКТ 680
Разработана в 1972 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.
м асса, т .. .. 13
Численность экипажа (десант), чел.. . 3 (7)
Габаритные размеры (длина х ширина х высота), мм . 6735x2940x2450
Вооружение
пушка, шт.. 1
калибр, мм.. 30
боекомплект, выстрелов .. 500
пулемет, шт. 1
калибр, мм 7,62
боекомплект, патронов .. 2000
Броневая защита противопульная
Мощность двигателя, л.с 300
Скорость максимальная, км/ч 65
Запас хода по шоссе, км.. 550
Скорость преодоления водных преград на плаву, км/ч 7
База – БМП-1.
Общая компоновка – силовая установка расположена спереди, десантное отделение – сзади. Вооружение – 30-мм пушка и 7,62-мм пулемет размещены на крыше двухместной башни. Защита – корпус и башня сварные, из броневых листов; корпус имеет боковые ниши. Шасси – двигатель шестицилиндровый, дизель жидкостного охлаждения; трансмиссия механическая, состоящая из многодискового главного фрикциона сухого трения, пятискоростной коробки передач, двух планетарных двухступенчатых механизмов поворота и двух бортовых редукторов; гусеничный движитель с гидродинамической решеткой.
БОЕВАЯ МАШИНА ПЕХОТЫ ОБЪЕКТ 768
Разработана в 1972 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.
Масса,
Численность экипажа (десант), чел .. 3 (7)
Габаритные размеры (длина х ширина х высота), мм 6735x3140x2400
Вооружение
орудие, шт.. 1
калибр, мм. .. 73
боекомплект, выстрелов 40
пулемет, шт 1
калибр, мм 7,62
боекомплект, патронов .. 2000
пулемет, шт 1
калибр, мм 12,7
боекомплект, патронов 500
ПТУР "Конкурс", шт.. 1
боекомплект, ракеты. 4
Броневая защита противопульная
Мощность двигателя, л.с 300
Скорость максимальная, км/ч. 65
Запас хода по шоссе, км.. 550
Скорость преодоления водных преград на плаву, км/ч 7
База – БМП-1. Общая компоновка – моторно-трансмиссионное отделение расположено спереди, десантное – сзади.
Вооружение – комплекс вооружения снабжен механизмом заряжания; 73-мм орудие и 12,7-мм пулемет размещены в двухместной башне; 7,62-мм пулемет установлен во вращающейся башенке на корпусе. Защита – на уровне БМП-1.
Шасси – двигатель шестицилнндровый, дизель жидкостного охлаждения; трансмиссия механическая, состоящая из многодискового главного фрикциона сухого трения, шестискоростной коробки передач, двух планетарных двухступенчатых механизмов поворота и двух бортовых редукторов; ходовая часть имеет по семь опорных катков, гусеничный движитель с гидродинамической решеткой.

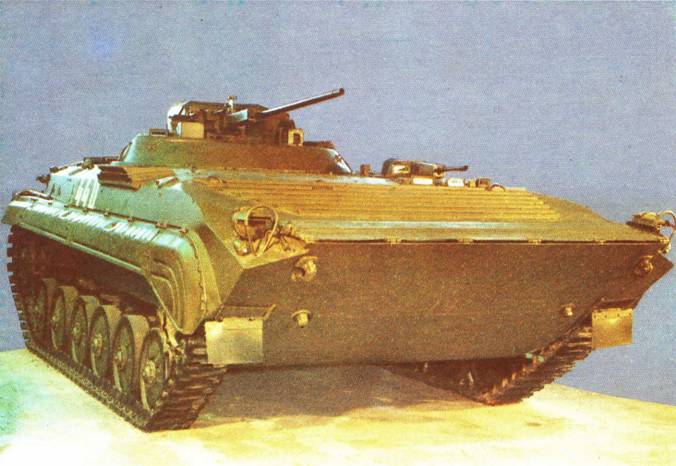

БОЕВАЯ МАШИНА ПЕХОТЫ ОБЪЕКТ 769
Разработана в 1972 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.
Масса, т.. 13,8
Численность экипажа (десант), чел. .. 3 (7)
Габаритные размеры (длина х ширина х высота), мм . 6735x3150x2450
Вооружение
пушка, шт.. 1
калибр, мм.. 30
боекомплект, выстрелов .. 500
пулемет, шт. 2
калибр, мм .. . 7,62
боекомплект, патронов .. 2000
противотанковая управляемая
ракета, шт 2
Броневая защита противопульная
Мощность двигателя, л.с 320
Скорость максимальная, км/ч 65
Запас хода по шоссе, км.. 550
Скорость преодоления водных преград на плаву, км/ч 7
База – БМП-1.
Общая компоновка – силовая установка расположена спереди, десантное отделение – сзади. Вооружение – 30-мм пушка и спаренный пулемет размещены в двухместной башне; один пулемет установлен во вращающейся башенке на корпусе.
Защита – корпус и башня сварные, из стальных листов; корпус имеет боковые ниши, выступающие над гусеницей.
Шасси – двигатель шестицилиндровый, дизель жидкостного охлаждения; трансмиссия механическая, состоящая из многодискового главного фрикциона сухого трения, пятискоростной коробки передач, двух планетарных двухступенчатых механизмов поворота и двух бортовых редукторов; ходовая часть имеет по семь опорных катков; гусеничный движитель с гидродинамической решеткой.
