Шасси – трансмиссия механическая; подвеска гидропневматическая, индивидуальная, обеспечивает изменение клиренса; колеса передних двух осей управляемые; шины широкопрофильные с централизованной подкачкой; водометные движители реактивного типа; в передней части корпуса установлена лебедка.

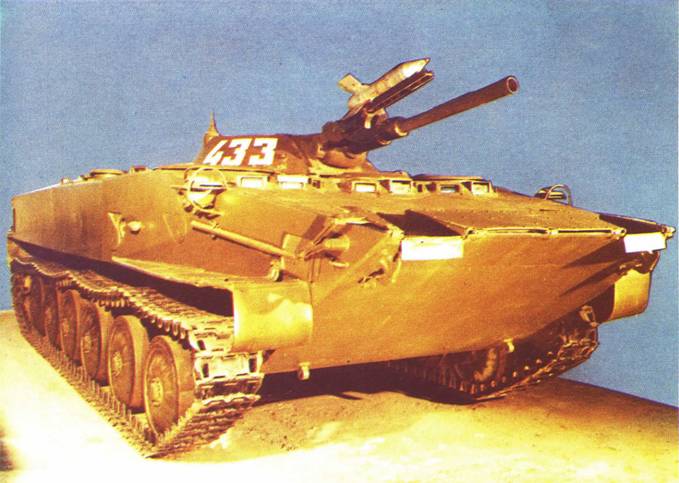

КОЛЕСНО-ГУСЕНИЧНЫЙ
Разработан в 1964 году. Выпущен опытный образец. На вооружении не состоял. В боях не использовался.
Масса, т 12,07
Численность экипажа (десант), чел.. 2 (8)
Габаритные размеры (длина х ширина х высота), мм . 6735x2940x2068
Вооружение орудие, шт 1
калибр, мм . 73
пулемет, шт. 1
калибр, мм 7,62
Броневая защита, мм . 66
Мощность двигателя, л.с 300
Скорость максимальная, км/ч
на гусеницах .. 57
на колесах . 100
Запас хода по шоссе, км.. 300
Скорость преодоления водных преград на плаву, км/ч 10
База – оригинальная.
Общая компоновка – моторно-трансмиссионное отделение размещено сзади.
Вооружение – орудие, пулемет и противотанковая управляемая ракета монтируются в башне.
Защита – корпус сварной, из броневых катаных листов.
Шасси – трансмиссия механическая; машина имеет два движителя – гусеничный и колесный; гусеничный движитель – полноразмерный; подвеска индивидуальная, рессоры гидропневматические; колесный движитель имеет четыре колеса, из которых два задние – ведущие; подвеска колес независимая, гидропневматическая; переход с одного движителя на другой возможен только на месте за 1,5-2 минуты; поворот машины осуществляется при помощи рулевого колеса автомобильного типа.

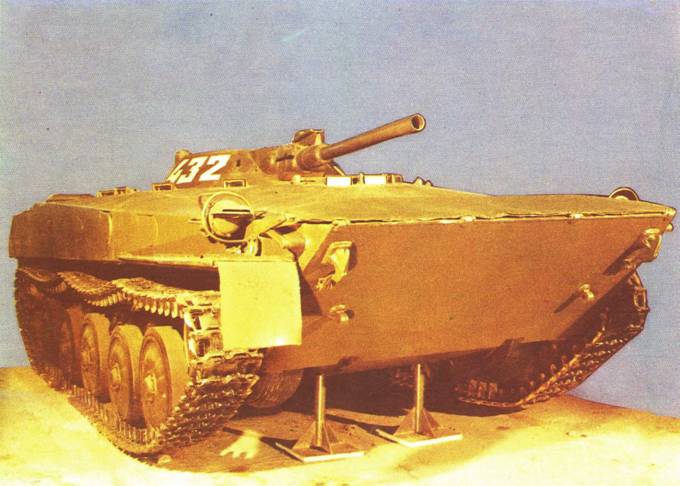

БОЕВАЯ МАШИНА ПЕХОТЫ ОБЪЕКТ 914
Разработана в 1964 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.
Масса, т. 14,4
Численность экипажа (десант), чел. 2 (8)
Габаритные размеры (длина х ширина х высота), мм 7140x2880x2660
Вооружение
орудие,
калибр, мм. .. 73
боекомплект, выстрелов 40
пулемет, шт 3
калибр, мм 7,62
боекомплект, патронов .. 4000
ПТУР "Малютка", шт.. 1
боекомплект, ракет. 4
Броневая защита противопульная
Мощность двигателя, л.с 300
Скорость максимальная, км/ч. 65
Запас хода по шоссе, км .. 700
Скорость преодоления водных преград на плаву, км/ч 10
База – плавающий танк ПТ-76.
Общая компоновка – силовая установка размещена сзади у левого борта, справа находится выход для десанта.
Вооружение – башня со спаренной орудийно-пулеметной установкой имеет электромеханический привод.
Защита – корпус сварной, из катаных броневых листов.
Шасси – двигатель дизель жидкостного охлаждения; трансмиссия механическая, состоит из главного фрикциона, коробки передач, бортовых фрикционов с тормозами, бортовых передач; подвеска торсионная; водометные движители реактивного типа.

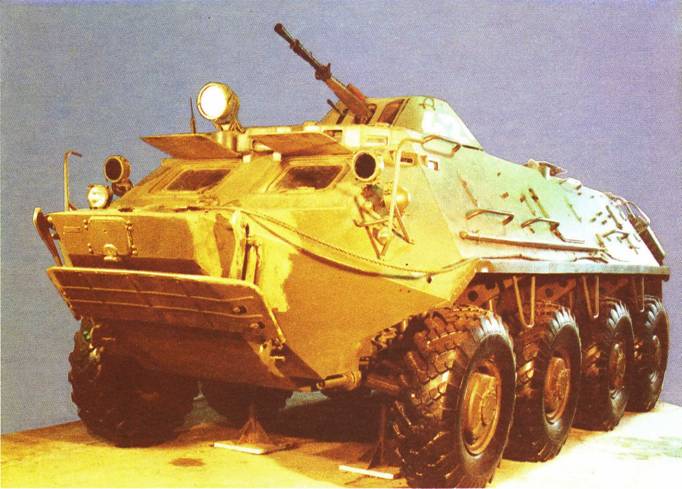

БРОНЕТРАНСПОРТЕР БТР-60ПБ
Разработан в 1965 году. Выпускался серийно с 1966 по 1976 гг. Состоял на вооружении Советской Армии, армий стран Варшавского Договора. Использовался в боях в республике Афганистан.
Масса, т 10,3
Численность экипажа (десант), чел.. 2 (8)
Габаритные размеры (длина х ширина х высота), мм . 7220x2906x2375
Вооружение
пулемет, шт. 1
калибр, мм. . 14,5
боекомплект, патронов 500
пулемет, шт.. 1
калибр, мм .. . 7,62
боекомплект, патронов .. 2000
Броневая защита, мм .. 8
Мощность двигателя, л.с 180 (90 х 2)
Скорость максимальная, км/ч 80
Запас хода по шоссе, км.. 500
Скорость преодоления водных преград на плаву, км/ч 10
База – БТР-60П.
Общая компоновка – силовая установка размещена сзади.
Вооружение – крупнокалиберный пулемет системы Владимирова и танковый пулемет системы Калашникова спарены и установлены в башне; пулеметная установка имеет перископический прицел и ручной привод; вертикальный угол обстрела от -5" до +30"; на месте командира установлен танковый прибор командира, предусмотрена установка ночных приборов у командира и у водителя. Защита – машина имеет закрытый несущий корпус и коническую башню, оборудованную нагнетателем и фильтровентиляционной установкой; корпус и башня сварные. Шасси – аналогично БТР-60П.
