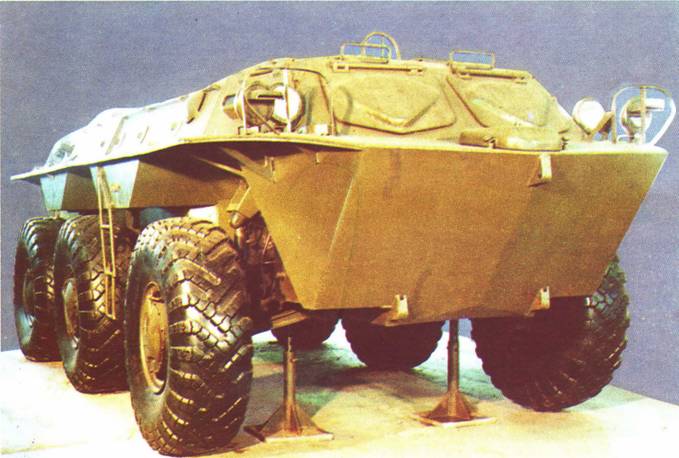

БРОНЕТРАНСПОРТЕР ЗИЛ-153
Разработан
масса, т .. .. 10
Численность экипажа (десант), чел 2 (16)
Габаритные размеры (длина х ширина х высота), мм . 6970x2820x2130
Вооружение. нет
Броневая защита, мм . 13
Мощность двигателя, л.с 180
Скорость максимальная, км/ч 90 Запас хода по шоссе, км.. ..600
Скорость преодоления водных преград на плаву, км/ч 10
База – оригинальная.
Общая компоновка – силовая установка и трансмиссия расположены в кормовой части корпуса. Вооружение – нет.
Защита – корпус закрытый, сварной, из броневых катаных листов.
Шасси – двигатель карбюраторный; трансмиссия механическая; колесный движитель с формулой 6x6; подвеска торсионная; передние и задние колеса управляемые; водометный движитель реактивного типа; установлена лебедка для самовытаскивания.

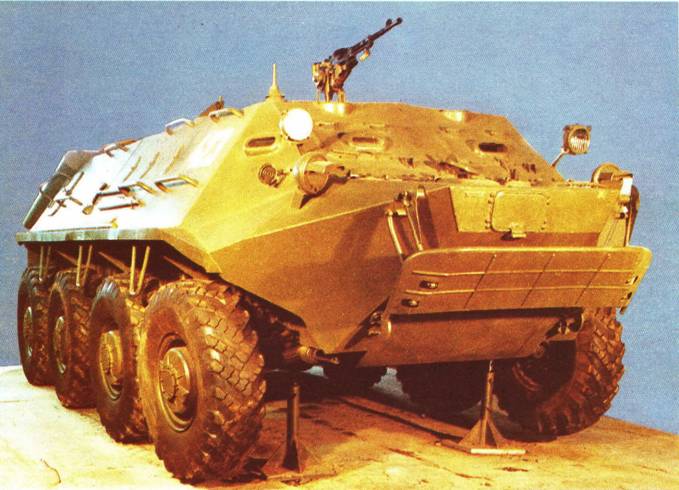

БРОНЕТРАНСПОРТЕР БТР- 60П
Разработан в 1960 году. Выпускался серийно с 1960 по 1963 гг. Состоял на вооружении Советской Армии. В боях не использовался.
Масса, т.. 9,8
Численность экипажа (десант), чел 2 (14)
Габаритные размеры (длина х ширина х высота), мм 7220x2906x2375
Вооружение
пулемет, шт 1
калибр, мм. . 7,62
боекомплект, патронов .. 1250
Броневая защита, мм 8
Мощность двигателя, л.с .. 180 (90 х 2)
Скорость максимальная, км/ч. 80
Запас хода по шоссе, км.. 500
Скорость преодоления водных преград на плаву, км/ч 10
База – оригинальная.
Общая компоновка – силовая установка размещена сзади.
Вооружение – пулемет устанавливается на станке, в походном положении крепится на лобовом или бортовых листах корпуса.
Защита – машина имеет несущий корпус без крыши типа лодки, корпус сварной. Шасси – два двигателя шестицилиндровые, рядные, четырехтактные, карбюраторные, жидкостного охлаждения; две раздельные механические трансмиссии – от правого двигателя для привода колес первого и третьего мостов, от левого – для привода колес второго и четвертого мостов; коробки передач четырехскоростные с синхронизаторами; приводы управления двигателями и трансмиссиями сблокированы; подвеска рычажно-торсионная; водометный движитель реактивного типа.

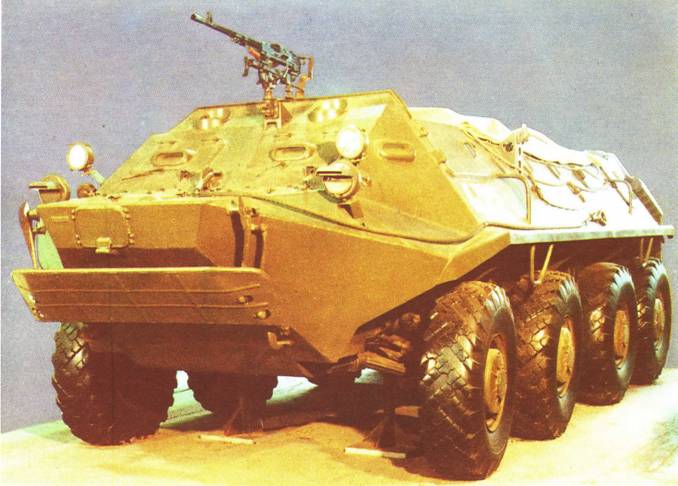

БРОНЕТРАНСПОРТЕР
Разработан в 1963 году. Выпускался серийно с 1963 по 1966 гг. Состоял на вооружении Советской Армии. В боях не использовался.
Масса, т 9,8
Численность экипажа (десант), чел 2 (12)
Габаритные размеры (длина х ширина х высота), мм . 7220x2906x2375
Вооружение
пулемет, шт. 1
калибр, мм. 7,62
боекомплект, патронов .. 1250
Броневая защита, мм .. 8
Мощность двигателя, л.с .. 180 (90 х 2)
Скорость максимальная, км/ч 80
Запас хода по шоссе, км.. 500
Скорость преодоления водных преград на плаву, км/ч 10
База – БТР-60П.
Общая компоновка – силовая установка размещена сзади.
Вооружение – пулемет устанавливается на одном из трех кронштейнов крыши корпуса.
Защита – машина имеет несущий корпус с крышей из броневых листов толщиной 8 мм, корпус сварной.
Шасси – два двигателя шестицилиндровые, рядные, четырехтактные, карбюраторные, жидкостного охлаждения; две раздельные механические трансмиссии – от правого двигателя для привода колес первого и третьего мостов, от левого – для привода колес второго и четвертого мостов; приводы управления двигателями и трансмиссиями сблокированы, подвеска рычажно-торсионная; водометный движитель реактивного типа.
ЭКСПЕРИМЕНТАЛЬНОЕ КОЛЕСНОЕ ШАССИ ОБЪЕКТ 1200
Разработано в 1964 году. Выпущен макетный образец.
Масса, т 13,67
Численность экипажа и десанта, чел 10
Габаритные размеры (длина х ширина х высота), мм 6860x2830x2020
Вооружение
орудие, шт 1
калибр, мм.. .. 73
пулемет, шт.. 1
калибр, мм . 7,6
ПТУР "Малютка", шт. 1
Броневая защита, мм.. 60
Мощность двигателя, л.с 300
Скорость максимальная, км/ч. 90
Запас хода по шоссе, км .. 500
Скорость преодоления водных преград на плаву, км/ч 10
База – оригинальная.
Общая компоновка – силовая установка расположена сзади слева, размещение десанта спереди и сзади боевого отделения с выходом через пороговую дверь. Вооружение – орудие, пулемет и ПТУР монтируются в башне. Защита – корпус сварной, из катаных броневых листов.
