Броневая защита противопульная
Мощность двигателя, л.с 300
Скорость максимальная, км/ч 65
Запас хода по шоссе, км.. 600
Скорость преодоления водных преград на плаву, км/ч 7
База – оригинальная.
Общая компоновка – силовая установка размещена спереди, десантное отделение – сзади. Вооружение – гладкоствольное орудие имеет электромеханический привод и механизм заряжания с конвейером для боекомплекта; ПТУР устанавливается на направляющие станины, расположенные на маске пушки.
Защита –
Шасси – двигатель шестицилиндровъш, дизель жидкостного охлаждения; трансмиссия механическая, состоящая из многодискового главного фрикциона сухого трения, пятискоростной коробки передач, двух планетарных двухступенчатых механизмов поворота и двух бортовых редукторов.
БРОНЕТРАНСПОРТЕР БТР-70
Разработан в 1972 году. Выпускался серийно с 1972 г. Состоял на вооружении Советской Армии и армий стран Варшавского Договора. Использовался в боях в Республике Афганистан.
Масса, т. . 12
Численность экипажа (десант), чел. 3 (7)
Габаритные размеры (длина х ширина х высота), мм . 7510x2790x2235
Вооружение
пулемет, шт 1
калибр, мм. . 14,5
боекомплект, патронов ,. 500
пулемет спаренный, шт 1
калибр, мм 7,62
боекомплект, патронов .. 2000
Броневая защита, мм.. 10
Мощность двигателя, л.с .. 230 (115 х 2)
Скорость максимальная, км/ч. 80
Запас хода по шоссе, км.. 400
Скорость преодоления водных преград на плаву, км/ч 10
База – БТР-60ПБ.
Общая компоновка – силовая установка размещена сзади; размещение десанта лицом к бортам; в бортах корпуса имеются люки для десанта; бензиновые баки размещены в изолированных отсеках. Вооружение – аналогично БТР-60ПБ.
Защита – корпус и башня сварные, из катаных броневых листов толщиной 6, 8, 10 мм, корпус несущий, герметичный, с гладким днищем; имеются автоматическая противопожарная система и фильтровентиляционная установка.
Шасси – два двигателя восьмицилиндровых, карбюраторных, жидкостного охлаждения; две механические трансмиссии; подвеска колес индивидуальная, торсионная; шины колес бескамерные, сверхнизкого давления; введен раздельный привод тормозов, обеспечивающий независимое торможение первых и третьих пар колес от вторых и четвертых; водометный

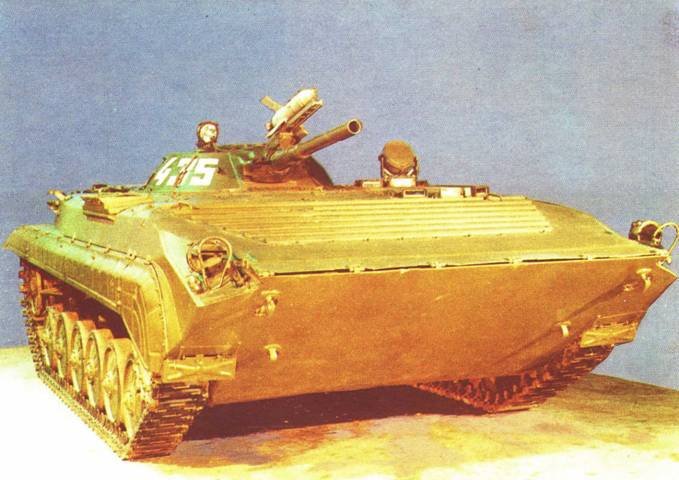

КОМАНДИРСКАЯ БОЕВАЯ МАШИНА ПЕХОТЫ БМП-1К
Разработана в 1972 году. Выпускается серийно с 1973 г. Состоит на вооружении Советской Армии и армий стран Варшавского Договора. В боях не использовалась.
Масса, т.. 13
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм . 6735x2940x2068
Вооружение
орудие, шт 1
калибр, мм.. 73
боекомплект, выстрелов .. 40
пулемет, шт. 1
калибр, мм. 7,62
боекомплект, патронов .. 2000
ПТУР "Малютка", шт. 1
боекомплект, ракеты. 4
Броневая защита противопульная
Мощность двигателя, л.с 300
Скорость максимальная, км/ч 65
Запас хода по шоссе, км.. 550
Скорость преодоления водных преград на плаву, км/ч 7
База – БМП-1.
Общая компоновка – моторно-трансмиссионное отделение расположено спереди; дополнительно имеется 3 рабочих места для офицеров.
Вооружение – комплекс вооружения снабжен механизмом заряжания, электроприводом наведения, комбинированным (дневным-ночным) прицелом.
Специальное оборудование – машина снабжена УКВ радиостанциями, аппаратурой внутренней связи и коммутации, а также навигационной аппаратурой. Защита и шасси – аналогичны БМП-1.
КОМАНДНО ШТАБНАЯ МАШИНА БМП-1КШ
Разработана в 1972 году. Выпускается серийно с 1976 г. Состоит на вооружении Советской Армии и армий стран Варшавского Договора. В боях не использовалась.
Масса, т. 13
Численность экипажа, чел 3
