Бронетанковая техника Германии 1939-1945
Шрифт:
СКОРОСТЬ МАКС., км/ч: 35.
ЗАПАС ХОДА, км: 210.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 25; высота стенки, м — 0,6; ширина рва, м — 2,2; глубина брода, м — 1,2.
СРЕДСТВА СВЯЗИ: радиостанция Fu 16.

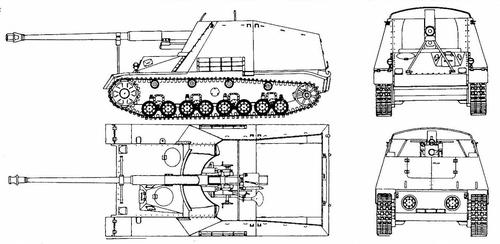

8,8 cm Pak auf GW III/IV Nashorn (Sd.Kfz.164)
Первая самоходно-артиллерийская установка — истребитель танков. Создана на базе Gesch"utzwagen III/IV (GW III/IV). Последний представлял собой специализированное шасси, объединявшее узлы и агрегаты танков Pz.III и Pz.IV. Разработана фирмой Deutsche Eisenwerke.
ходовая часть и нижняя часть корпуса от танка Pz.IV. Двигатель и трансмиссия — Pz.III. Двигатель HL 120 TRM расположен сзади трансмиссии и образует с нею единый блок. Открытая сверху и частично сзади, просторная боевая рубка с 88-мм противотанковой пушкой расположена в корме машины. Пулемёт постоянной установки не имел и предназначался для самообороны.
Первоначально САУ получила название Hornisse («Шершень»), но в январе 1944 года по личному указанию Гитлера оно было переименовано на Nashorn («Носорог»). Эти боевые машины поступали на вооружение противотанковых дивизионов РГК и до конца войны принимали участие в боевых действиях. На 10 апреля 1945 года вермахт располагал 62 САУ этого типа на Восточном фронте и 23 — на Западном.
БОЕВАЯ МАССА, т: 24,4.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8440, ширина — 2860, высота — 2650, клиренс — 400.
ВООРУЖЕНИЕ: 1 пушка Pak 43 L/71 калибра 88 мм, 1 пулемёт MG 42 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 40 артвыстрелов, 600 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Sfl.ZF.1a.
БРОНИРОВАНИЕ, мм: лоб корпуса — 50; борт — 30; корма — 20; рубка — 10.
ДВИГАТЕЛЬ: Maybach НL 120 TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 265 л.с., (195 кВт) при 2600 об/мин, рабочий объём 11 867 куб. см.
ТРАНСМИССИЯ: трёхдисковый главный фрикцион сухого трения, шестискоростная синхронизированная механическая коробка передач (6 — вперёд, 1 — назад), планетарные механизмы поворота, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на полуэллиптических листовых рессорах; ведущее колесо переднего расположения, четыре поддерживающих катка; в каждой гусенице 104 трака шириной 400 мм.
СКОРОСТЬ МАКС., км/ч: 40.
ЗАПАС ХОДА, км: 257.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30; ширина рва, м — 2,3; высота стенки, м — 0,6; глубина брода, м — 0,9.
СРЕДСТВА СВЯЗИ: радиостанция Fu Spr. «F».
15 cm Panzerhaubitze auf GW III/IV Hummel (Sd.Kfz.165)
Вторая
по конструкции, компоновке и бронированию полностью идентична Nashorn. Отличие только в вооружении — вместо 88-мм пушки установлена 150-мм гаубица.
Первые САУ поступили в войска в мае 1943 года, а боевое крещение Hummel («Шмель») получили летом того же года под Курском. Сначала они поступали на вооружение войск СС, а затем и вермахта. Этими боевыми машинами была оснащена одна батарея (6 САУ) дивизиона самоходных орудий в артиллерийских полках танковых дивизий. На 10 апреля 1945 года германские войска располагали 168 машинами этого типа.
Ограниченность возимого боекомплекта вызвала появление специального транспортёра для боеприпасов, который представлял собой Hummel с демонтированной гаубицей. Было изготовлено 150 таких машин.
БОЕВАЯ МАССА, т: 24.
ЭКИПАЖ, чел.: 6.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7170, ширина — 2970, высота — 2810, клиренс — 400.
ВООРУЖЕНИЕ: 1 гаубица SFH 18/1 калибра 150 мм, 1 пулемёт MG 42 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 18 артвыстрелов, 600 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Rbl.F.36.
БРОНИРОВАНИЕ, мм: такое же, как у Nashorn.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ, ХОДОВАЯ ЧАСТЬ: как у Nashorn.
СКОРОСТЬ МАКС., км/ч: 40.
ЗАПАС ХОДА, км: 215.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30; ширина рва, м — 2,3; высота стенки, м — 0,6; глубина брода, м — 0,9.
СРЕДСТВА СВЯЗИ: радиостанция Fu Spr. «F».
Sturmpanzer IV «Brummb"ar» (Sd.Kfz.166)
Наиболее удачная попытка установить 150-мм тяжёлую пехотную гаубицу на танковое шасси. Машина разработана фирмой Alkett, производилась фирмой Deutsche Eisenwerke. В 1943–1945 годах изготовлена 341 единица.
шасси танка Pz.IV осталось без изменений. В передней части расположена сильно бронированная рубка простой формы. В её лобовом листе в шаровом яблоке установлена конструктивно переработанная пехотная гаубица sIG 33. Углы горизонтального обстрела орудия — 30 град.; угол возвышения: +30, склонения: -8 град. В ходе серийного производства менялась форма рубки и оформление места механика-водителя. На машинах последних выпусков появился лобовой пулемёт и командирская башенка.
