Результат удачной компиляции броневой рубки StuG III и шасси танка Pz.IV. Появлением на свет обязан разрушению одного из заводов фирмы Alkett союзной авиацией в ноябре 1943 года и необходимостью восполнить недовыпущенные в этой связи штурмовые орудия.
С декабря 1943 по март 1945 года фирмой Krupp изготовлено 1170 машин.
StuG IV — шасси танка Pz.IV и броневая рубка StuG III остались практически без изменений. Механик-водитель располагался вне рубки, впереди слева в специальной рубочке с перископическими
В начале марта 1945 года в войсках имелось ещё 564 боевых машины этого типа.
БОЕВАЯ МАССА, т: 23.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6700, ширина — 2950, высота — 2200, клиренс — 400.
ВООРУЖЕНИЕ: 1 пушка Stuk 40 L/48 калибра 75 мм, 1 пулемёт MG 34 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 63 артвыстрела, 600 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископические прицелы Sfl.ZF.1а и Rbl.F.36.
БРОНИРОВАНИЕ, мм: лоб корпуса рубки — 80; корма — 30.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.
СКОРОСТЬ МАКС., км/ч: 38.
ЗАПАС ХОДА, км: 210.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30; высота стенки, м — 0,6; ширина рва, м — 2,2; глубина брода, м — 1,2.
СРЕДСТВА СВЯЗИ: радиостанция Fu 16.

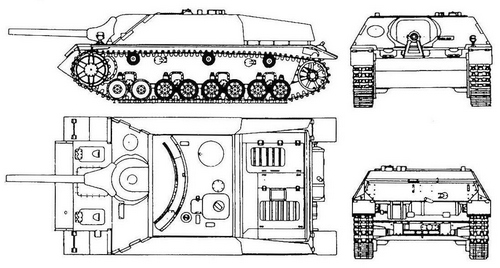

Jagdpanzer IV (Sd.Kfz.162)
Противотанковая САУ на базе танка Pz.IV. Создавалась как штурмовое орудие нового типа (Sturmgesch"utz neuer Art), однако сразу же стала применяться как истребитель танков.
В 1944 году фирма Vomag выпустила 769 машин.
шасси танка практически не претерпело изменений. В лобовом листе низкопрофильной, полностью бронированной рубки в литой маске установлена 75-мм противотанковая пушка Pak 39.
В январе 1944 года первые серийные машины поступили в дивизию «Герман Геринг» в Италии. В составе противотанковых дивизионов Jagdpanzer IV воевали на всех фронтах. В удачную конструкцию броневого корпуса САУ был заложен и ряд недостатков. Так, лобовая броня имела толщину 60 мм, что обусловило довольно высокие потери этих боевых машин.
К началу марта 1945 года в строю оставалось 390 САУ Jagdpanzer IV.
На базе САУ было выпущено небольшое количество БРЭМ.
< image l:href="#" />БОЕВАЯ МАССА, т: 24.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6850,
ВООРУЖЕНИЕ: 1 пушка Pak 39 L/48 калибра 75 мм, 2 пулемёта MG 34 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 79 артвыстрелов, 600 патронов.
БРОНИРОВАНИЕ, мм: лоб рубки — 60; корма — 30; крыша — 20.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.
СКОРОСТЬ МАКС., км/ч: 40.
ЗАПАС ХОДА, км: 190.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30; высота стенки, м — 0,6; ширина рва, м — 2,2; глубина брода, м — 1,2.
СРЕДСТВА СВЯЗИ: радиостанция Fu 16.

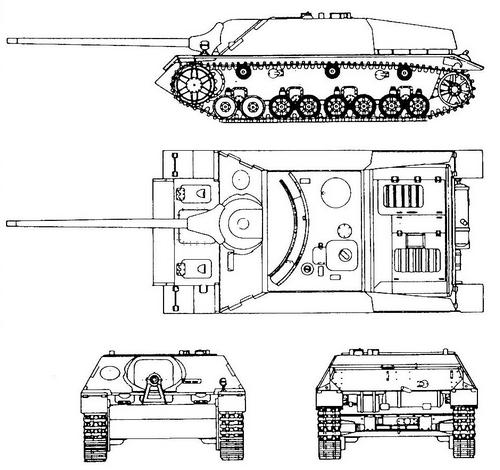

Panzer IV/70 (Sd.Kfz.162/1)
Значительно более мощная, чем предыдущая, противотанковая самоходная установка. Вооружалась 75-мм пушкой, аналогичной пушке танка «Пантера». Разрабатывалась в двух вариантах фирмами Vomag и Alkett, производилась серийно заводами Vomag и Nibelungenwerke. В 1944–1945 годах изготовлено 1271 машина.
Panzer IV/70 (V) — разработчик: фирма Vomag. Корпус, ходовая часть, двигатель, трансмиссия остались практически без изменений по сравнению с Jagdpanzer IV. Установлена 75-мм пушка с длиной ствола 70 калибров. Изготовлено 944 единицы.
Pz.IV/70 (А) — разработчик: фирма Alkett. Высокая броневая рубка, совершенно другой формы, чем у Pz.IV/70 (V). Боевая масса 28 т. Высота 2350 мм. Вооружение, двигатель, трансмиссия и ходовая часть — как у Pz. IV/70 (V). Изготовлено 327 единиц.
Аналогичные по боевой мощи и броневой защите две модификации этой САУ существенно различались по внешнему виду. Сильное вооружение сделало их довольно популярными в противотанковых частях вермахта, на вооружение которых поступали та и другая машины.
Обе САУ активно использовались в боевых действиях на завершающем этапе войны. На 10 апреля 1945 года на Восточном фронте вели боевые действия 274 САУ, в Италии — 8 и на Западе — 3!
БОЕВАЯ МАССА, т: 25,8.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8500, ширина — 3170, высота — 1850, клиренс — 400.
ВООРУЖЕНИЕ: 1 пушка Pak 42 L/70 калибра 75 мм, 1 пулемёт MG 34 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 55 артвыстрелов, 600 патронов.
БРОНИРОВАНИЕ, мм: лоб рубки — 80; корма — 40; крыша — 20.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.
