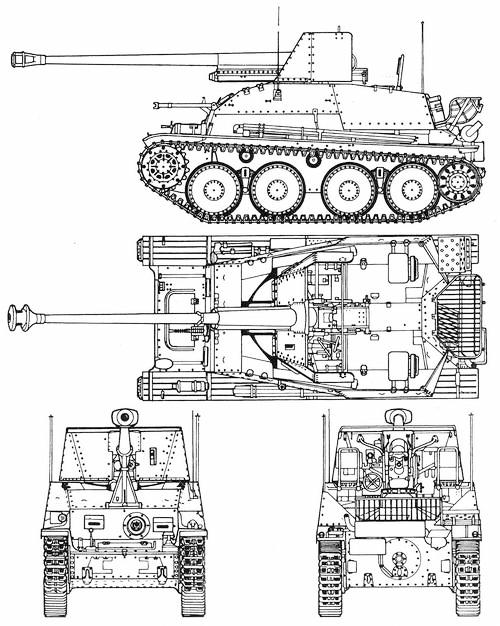

7,5 cm Pak 40 auf Pz.38 (t) Marder III (Sd.Kfz.138)
Противотанковая САУ, созданная с использованием немецкой 75-мм противотанковой пушки. Самая массовая и наиболее удачная самоходка семейства Marder. Разработана фирмой Alkett. Производилась серийно на заводе BMM. С ноября 1942 по июнь 1944 года изготовлено 1249 единиц. Ещё 338 САУ переоборудовано из повреждённых танков при капитальном ремонте на ремзаводе вермахта в Прилоугах (Чехословакия).

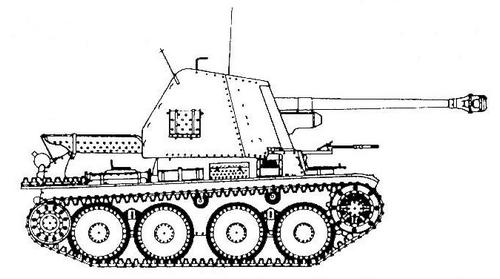

Marder III Ausf.Н — ходовая часть

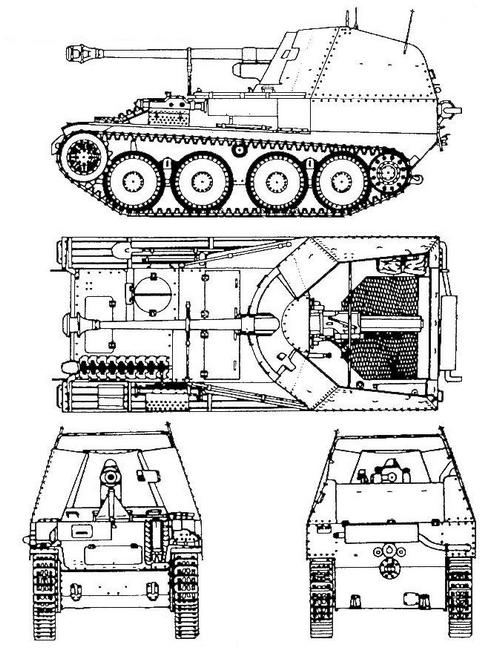

Marder III Ausf.М — новая конструкция корпуса с сокращённым числом деталей и клёпаных соединений. Толщина брони сокращена почти вдвое. Двигатель размещён в середине корпуса. Полностью закрытое (за исключением крыши) боевое отделение расположено в корме корпуса, а отделение управления — в передней. В качестве вспомогательного вооружения использовался уложенный в боевом отделении пулемёт MG 34, который мог применяться и для зенитной стрельбы. Изготовлено 974 единицы.
Вооружённая более распространённой и привычной для немецкой армии пушкой Pak 40, эта САУ была основой противотанковых дивизионов в 1943–1944 годах вплоть до появления в войсках САУ «Hetzer».
Marder III использовались в боевых действиях до конца войны. В марте 1945 года в войсках имелось 350 машин обеих модификаций.
БОЕВАЯ МАССА, т: 10,15.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4920, ширина — 2130, высота — 2480, клиренс — 380.
ВООРУЖЕНИЕ: 1 пушка Pak 40/3 калибра 75 мм, 1 пулемёт MG 34 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 27 артвыстрелов, 500 патронов.
БРОНИРОВАНИЕ, мм: лоб корпуса и рубки — 15; борт, корма — 10.
ДВИГАТЕЛЬ: Praga AC, 6-цилиндровый, карбюраторный; мощность 150 л.с. (110,4 кВт) при 2600 об/мин, рабочий объём 7754 куб. см.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, планетарная коробка передач (5+1), бортовые фрикционы, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, подвешенных попарно на листовых рессорах, один поддерживающий каток, ведущее колесо переднего расположения; в каждой гусенице 93 трака шириной 293 мм.
СКОРОСТЬ МАКС., км/ч: 46,5.
ЗАПАС ХОДА, км: 198.
СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

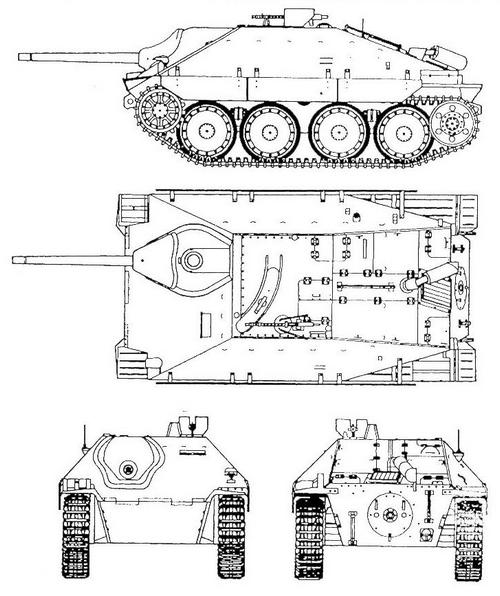

7,5 cm Panzerj"ager 38 (t) Hetzer
Лучшая
В 1944 и 1945 годах фирмами BMM и Skoda изготовлено 2849 машин этого типа.
совершенно новый корпус из плоских броневых плит, расположенных под большими углами наклона. От базового танка позаимствованы практически только трансмиссия и агрегаты ходовой части. В лобовом листе установлена 75-мм пушка, на крыше корпуса — оборонительный пулемёт MG 34 с дистанционным управлением.
Боевое крещение Hetzer («Охотник») получил в составе 731-го и 734-го противотанковых дивизионов в июле 1944 года. Активно использовался на всех фронтах вплоть до последних дней войны.
На 10 апреля 1945 года в боевых частях вермахта и войск СС насчитывалось 915 САУ Hetzer, из них 726 на Восточном и 101 — на Западном фронте.
На базе Hetzer было изготовлено 20 огнемётных танков, 30 САУ со 150-мм пехотным орудием sIG 33 и 170 БРЭМ.
После второй мировой войны Hetzer состоял на вооружении чехословацкой армии до начала 50-х годов, а на вооружении армии швейцарской — до начала 70-х.
БОЕВАЯ МАССА, т: 16.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4870, ширина — 2630, высота — 2170, клиренс — 420.
ВООРУЖЕНИЕ: 1 пушка Pak 39 L/48 калибра 75 мм, 1 пулемёт MG 34 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 40 артвыстрелов, 900 патронов.
БРОНИРОВАНИЕ, мм: лоб — 60; борт и корма — 20.
ДВИГАТЕЛЬ: Praga АС/2800, 6-цилиндровый, карбюраторный; мощность 160 л.с. (117 кВт) при 2800 об/мин, рабочий объём 7754 куб. см.
ТРАНСМИССИЯ: как у базового танка.
ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, подвешенных попарно на листовых рессорах, один поддерживающий каток, ведущее колесо переднего расположения; в каждой гусенице 93 трака шириной 350 мм.
СКОРОСТЬ МАКС., км/ч: 42.
ЗАПАС ХОДА, км: 260.
СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
15 cm sIG 33 auf Pz.38 (t) Bison (Sd.Kfz.138/1)
Тяжёлое пехотное орудие на шасси танка Pz.38 (t). Выпускалось параллельно с Marder III и во многом повторяло конструкцию последнего. Проект разработан фирмой Alkett. С октября 1942 по сентябрь 1944 года на завода фирмы BMM выпущено 372 машины.
