Бронетанковая техника Германии 1939-1945

Барятинский Михаил Борисович

Шасси танка Pz.II было использовано для создания самоходно-артиллерийской установки, вооружённой 105-мм лёгкой полевой гаубицей. Конструкцию броневой рубки спроектировали на фирме Alkett, а серийный выпуск САУ осуществлялся на заводах FAMO в Варшаве.

В 1943–1944 годах изготовили 682 самоходные гаубицы.

СЕРИЙНАЯ МОДИФИКАЦИЯ:

по сравнению с базовым танком изменена компоновка. Двигатель расположен в передней части корпуса. Механик-водитель размещён в специальной рубке со смотровым люком в передней части и двухстворчатым

посадочным в верхней. Боевое отделение с открытой сверху и сзади рубкой расположено в корме корпуса. Число поддерживающих катков в ходовой части танка сокращено с четырёх до трёх.

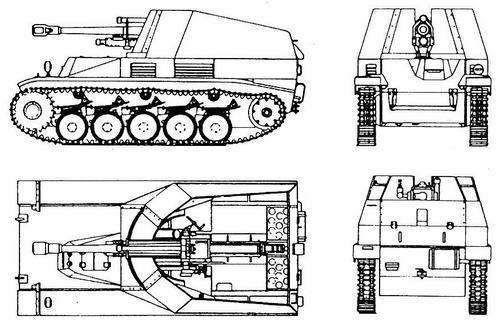

^Wespe

С 1943 года Wespe («Оса») состояли на вооружении дивизионов самоходных орудий артиллерийских полков танковых дивизий вермахта (две батареи по 6 САУ в каждой) и широко использовались на всех фронтах. Боевое крещение они получили в битве на Курской дуге.

В 1944 году фирма FAMO выпустила 158 машин для перевозки боеприпасов, представлявших собой САУ Wespe без вооружения. В каждой из них можно было разместить до 90 выстрелов калибра 105–150 мм. В марте 1945 года в войсках имелась 301 самоходная гаубица Wespe.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Wespe

БОЕВАЯ МАССА, т: 11,48.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 4810, ширина — 2280, высота — 2300, клиренс — 340.

ВООРУЖЕНИЕ: 1 гаубица leFH 18/2 калибра 105 мм.

БОЕКОМПЛЕКТ: 32 артвыстрела.

БРОНИРОВАНИЕ, мм: 10–20.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ: как у базового танка.

ХОДОВАЯ ЧАСТЬ: три поддерживающих катка, остальные элементы ходовой части — как у базового танка.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 140.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30; высота стенки, м — 0,42; ширина рва, м — 1,7; глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

15 cm sIG 33 auf Pz.II (Sturmpanzer II)

Одна из первых боевых машин, построенных по техзаданию на штурмовые танки в 1942 году. Предназначалась для уничтожения долговременных фортификационных сооружений. В 1941–1942 годах фирма Alkett изготовила 12 машин этого типа.

СЕРИЙНАЯ МОДИФИКАЦИЯ:

150-мм тяжёлая пехотная гаубица установлена в лобовом листе низкой, открытой сверху рубки. Корпус САУ удлинён на 600 мм, в ходовую часть добавлен ещё один опорный каток.

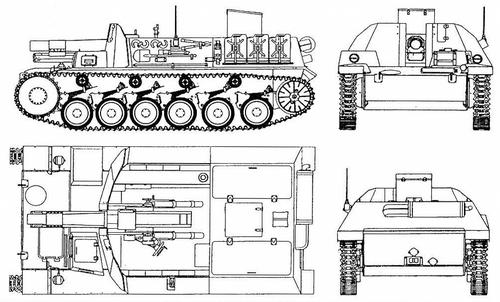

^{Sturmpanzer II}

Самоходные орудия Sturmpanzer II поступили на вооружение 707-й и 708-й рот тяжёлых пехотных

орудий, воевавших в Северной Африке. В частности, они принимали участие в сражении под Эль-Аламейном (Тунис).

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Sturmpanzer II

БОЕВАЯ МАССА, т: 12.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5410, ширина — 2240, высота — 1600, клиренс — 340.

ВООРУЖЕНИЕ: 1 тяжёлая пехотная гаубица sIG 33 калибра 150 мм.

БОЕКОМПЛЕКТ: 30 артвыстрелов.

БРОНИРОВАНИЕ, мм: 10–20.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ: как у базового танка.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, остальные элементы — как у базового танка.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 140.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

7,62 cm Pak (r) auf Pz.38 (t) Marder III (Sd.Kfz.139)

Самоходно-артиллерийская установка — истребитель танков, созданная фирмой Alkett с использованием трофейной советской дивизионной пушки Ф-22 и шасси чехословацкого танка Pz.38 (t). Серийное производство осуществлялось пражской фирмой BMM. В 1942 году изготовлено 344 единицы.

СЕРИЙНАЯ МОДИФИКАЦИЯ:

вращающаяся башня заменена неподвижной рубкой. В рубке смонтирован лафет с люлькой пушки Ф-22, прикрытой щитом толщиной 14,5 мм. Наводчик и заряжающий располагались на откидных металлических сиденьях над моторным отделением, почти полностью незащищённые от обстрела; механик-водитель и радист — в передней части корпуса на своих штатных местах. В лобовом листе корпуса устанавливался курсовой пулемёт.

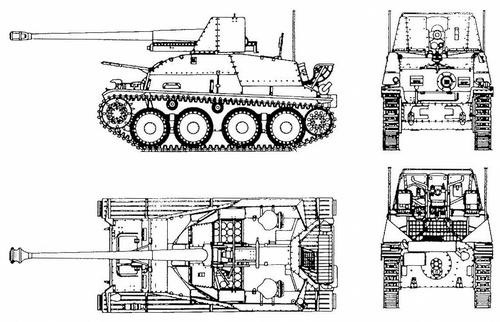

^{7,62 cm Pak (r) auf Pz.38 (t) Marder III}

Основная масса этих САУ была отправлена на Восточный фронт. Они состояли на вооружении противотанковых дивизионов танковых дивизий вермахта.

Некоторое количество Marder III с 76-мм пушкой отправили в Африку, предварительно оснастив двигатели специальными воздушными фильтрами.

Уже изготовленные танковые башни нашли применение на фортификационных сооружениях.

В боевых действиях Marder III с 76-мм пушкой участвовали вплоть до конца 1943 года.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 10,6.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5850, ширина — 2160, высота — 2430, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка Pak 36 (r) калибра 76,2 мм, 1 пулемёт ZB.wz.37 (MG 37) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 30 артвыстрелов, 1200 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50; борт — 30; рубка — 10.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 42.

ЗАПАС ХОДА, км: 240.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
