Бронетанковая техника Германии 1939-1945

Барятинский Михаил Борисович

БРОНИРОВАНИЕ, мм: лоб и борта рубки — 14,5; остальное бронирование как у базового танка.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 42.

ЗАПАС ХОДА, км: 140.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30; высота стенки, м — 0,37; ширина рва, м — 1,4; глубина брода, м — 0,6.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

15 cm sIG 33 auf Pz.Kpfw.I Ausf.B

Второй тип САУ, сконструированный на базе танка Pz.IB. Завод-изготовитель — Alkett.

В 1939 году изготовлено 38 единиц.

СЕРИЙНАЯ МОДИФИКАЦИЯ:

двигатель, ходовая часть и большая часть корпуса остались без изменений. На месте башни была смонтирована 150-мм тяжёлая пехотная гаубица вместе с полевым лафетом. Броневое прикрытие — с трёх сторон.

Эти САУ использовали во время боевых действий во Франции, на Балканах и на Восточном фронте. Осенью 1943 года одна машина ещё сохранилась в составе 704-го дивизиона тяжёлых пехотных орудий.

^{15 cm sIG 33 auf Pz.I}

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 8,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4420, ширина — 2680, высота — 3350, клиренс — 295.

ВООРУЖЕНИЕ: 1 гаубица sIG 33 калибра 150 мм.

БРОНИРОВАНИЕ, мм: 10–14,5.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС, км/ч: 35.

ЗАПАС ХОДА, км: 100.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 20; высота стенки, м — 0,37; ширина рва, м — 1,4; глубина брода, м — 0,6.

7,62 cm Pak (r) auf Pz.IID Marder II (Sd.Kfz.132)

Противотанковая САУ, построенная фирмой Alkett с использованием трофейной советской дивизионной пушки Ф-22, в больших количествах захваченной вермахтом в первые недели войны в СССР. Представляла собой быстро спроектированное мобильное средство борьбы с советскими средними и тяжёлыми танками. В 1942 году изготовлено 192 установки этого типа.

СЕРИЙНАЯ МОДИФИКАЦИЯ:

силовая установка, трансмиссия и ходовая часть базового танка остались без изменений. Внутри неподвижной броневой рубки с низкими бортами, смонтированной на крыше корпуса танка, ближе к корме установлена 76-мм пушка, закрытая П-образным щитом.

В 1942 году Marder II («Куница») начали поступать на вооружение противотанковых дивизионов танковых и моторизованных дивизий вермахта. Вплоть до 1943 года они использовались в боевых действиях, главным образом на Восточном фронте.

^{7,62 cm Pak (r) auf Pz.IID Marder II}

ТАКТИКО-ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 11,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5650, ширина — 2300, высота — 2200, клиренс — 290.

ВООРУЖЕНИЕ: 1 пушка Pak 36 (r) калибра 76 мм.

БОЕКОМПЛЕКТ: 30 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ рубки, мм: 14,5.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 55.

ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 24; высота стенки, м — 0,42; ширина рва, м — 1,75; глубина брода, м — 0,85.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

7,5 cm Pak 40 auf Pz.II A-F Marder II (Sd.Kfz.131)

Противотанковая САУ, производившаяся в значительно больших количествах, чем предыдущая, с использованием шасси более массовых модификаций Pz.II. Причём для Marder II предназначалось около 75 % этих шасси. Последние изготавливали фирмы MAN и FAMO, а окончательную сборку самоходных орудий делала фирма Alkett. В 1942–1943 годах изготовлена 531 машина.

СЕРИЙНАЯ МОДИФИКАЦИЯ:

двигатель, трансмиссия и ходовая часть остались без изменений. Простой формы прямоугольная рубка, открытая сверху и сзади, расположена в средней части корпуса. Пушка смещена вперёд и имеет углы горизонтального обстрела 20 град.

В 1942–1943 годах САУ Marder II с 75-мм пушкой Pak 40 были основным вооружением противотанковых дивизионов танковых и моторизованных дивизий. Использовались в основном на Восточном фронте, а на завершающем этапе войны — в Италии и на Западном фронте.

В марте 1945 года в полевых войсках ещё осталась 301 боевая машина Marder II с пушкой Pak 40.

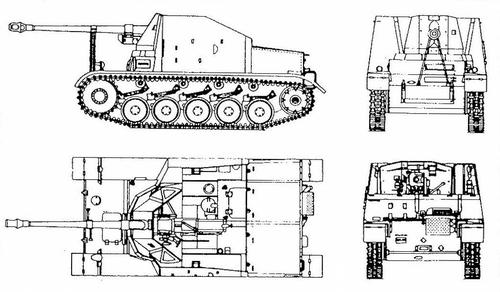

^{7,5 cm Pak 40 auf Pz.II A-F Marder II}

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 10,8.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 6360, ширина — 2280, высота — 2300, клиренс — 340.

ВООРУЖЕНИЕ: 1 пушка Pak 40/2 калибра 75 мм.

БОЕКОМПЛЕКТ: 37 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ рубки, мм: 14,5.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 190.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30; высота стенки, м — 0,42; ширина рва, м — 1,7; глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
