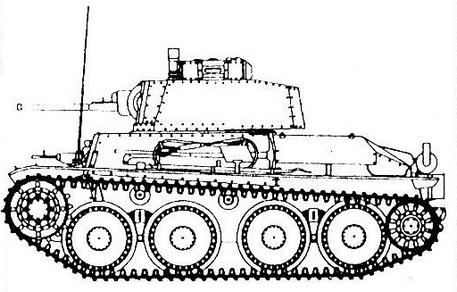

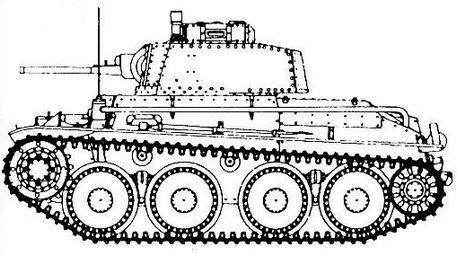

38 (t) D — введён прямой лобовой лист корпуса. На части танков лобовая броня была доведена до 50 мм. Вооружение, двигатель, ходовая часть — без изменений. Изготовлено 105 единиц.
38 (t) E — вариант D с увеличенной толщиной брони (лоб корпуса и башни — 50 мм, борта корпуса и башни — 30 мм). Боевая масса 9,87 т. На левой надгусеничной полке смонтирован ящик ЗИП большого размера. Изготовлено 275 единиц.
38 (t) F — идентичен по конструкции варианту E. Изготовлено 250 единиц.
38 (t) G — последняя серийная модификация. От варианта E отличалась отсутствием ящика ЗИП. Изготовлено 324 единицы.
38 (t) S — экспортный
Боевое крещение получили во время польской кампании, в которой участвовали 59 машин 38 (t) 67-го танкового батальона 3-й лёгкой дивизии вермахта.
К началу наступления на Францию они находились в строю уже двух танковых дивизий: 7-й и 8-й (соответственно 106 и 123 единицы).
На 22 июня 1941 года в пяти немецких танковых дивизиях первой линии имелось 623 танка 38 (t). Почти все они к концу года были потеряны. В начале 1942 года основная масса танков этого типа была объединена во вновь сформированную 22-ю танковую дивизию. Она воевала в Крыму, а затем в приволжских степях. В ноябре в ходе боёв в районе г. Калач-на-Дону дивизия была разгромлена. В 1943–1944 годах оставшиеся в строю танки 38 (t) использовались главным образом в полицейских и учебных целях.
Помимо Германии, 38 (t) состояли на вооружении армий Румынии, Словакии, Болгарии и Венгрии. В румынской армии эти танки прослужили до конца войны.
На базе 38 (t) строились самоходно-артиллерийские установки, командирские и разведывательные танки, тягачи для подвоза боеприпасов.

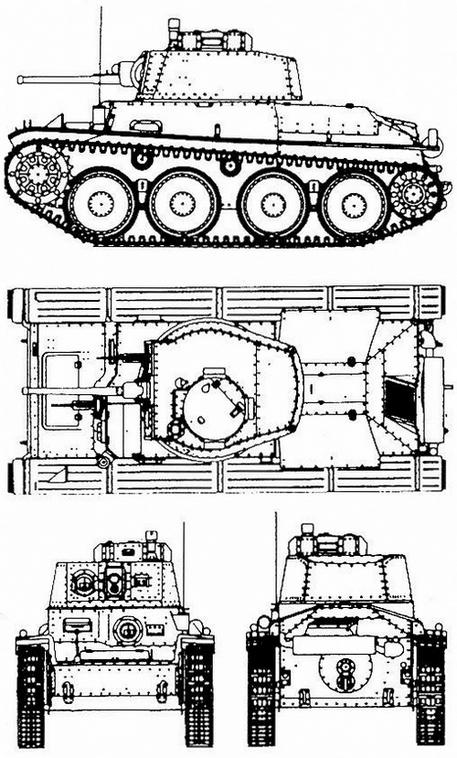

БОЕВАЯ МАССА, т: 9,7.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4610, ширина — 2135, высота — 2252, клиренс — 400.
ВООРУЖЕНИЕ: 1 пушка KwK A7 L/42 калибра 37 мм, два пулемёта MG 37 (t) калибра 7,92 мм.
БОЕКОМПЛЕКТ: 72 артвыстрела, 2700 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.
БРОНИРОВАНИЕ, мм: лоб корпуса — 25; борт — 15; корма — 12; крыша — 10; днище — 8; башня — 15–25.
ДВИГАТЕЛЬ: Praga EPA, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 125 л.с. (92 кВт) при 2000 об/мин, рабочий объём 7754 куб. см.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, планетарная коробка передач (5+1), бортовые фрикционы, бортовые передачи.
ХОДОВАЯ
СКОРОСТЬ МАКС., км/ч: 42.
ЗАПАС ХОДА, км: 230.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 28,7; ширина рва, м — 2,1; высота стенки, м — 0,8; глубина брода, м — 0,8.
СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
Panzer III (Sd.Kfz.141)
Первый по-настоящему боевой танк вермахта. Разрабатывался в качестве машины для командиров взводов «ZW» (Zugf"uhrerwagen). Однако с 1940-го до начала 1943 года стал основным средним танком германской армии. Выпускался фирмами Daimler-Benz, Henschel, MAN, Alkett, Krupp, FAMO, Wegmann, MNH и MIAG. В производстве с 1936 по 1943 год.
Pz.IIIA — предсерийный вариант массой 15,4 т. Двигатель Maybach HL 108 TR мощностью 250 л.с. Скорость 32 км/ч. Экипаж 5 чел. Габариты: 5690x2810x2335 мм. Вооружение: 37-мм пушка KwK L/46,5 и три пулемёта MG 34. Изготовлено 10 единиц.
Pz.IIIB — новая ходовая часть с восемью опорными катками малого диаметра и подвеской на листовых рессорах. Командирская башенка унифицирована с Pz.IVA. Изготовлено 15 единиц.
Pz.IIIC — незначительные отличия от предыдущей модели. Несколько изменена подвеска. Изготовлено 15 единиц.
Pz.IIID — толщина лобовой и бортовой брони увеличена до 30 мм. Несколько изменена подвеска и введена новая командирская башенка. Боевая масса 19,8 т. Изготовлено 50 единиц.
Pz.IIIE — совершенно новая ходовая часть с шестью опорными катками, торсионная подвеска. Двигатель Maybach HL 120 TR мощностью 300 л.с. Введены двустворчатые бортовые люки в башне, новая установка курсового пулемёта. Изменениям подверглась кормовая часть корпуса. Вооружение осталось прежним. Боевая масса 19,5 т. Скорость 40 км/ч. Изготовлено 96 единиц.
Pz.IIIF— незначительно модернизированный Pz.IIIE. Изготовлено 435 единиц.
В последующем все танки вариантов Pz.IIIE и Pz.IIIF были перевооружены 50-мм пушкой KwK 38. При этом число пулемётов сократилось до двух.
Pz.IIIG — незначительные изменения в деталях корпуса. Новая командирская башенка с пятью смотровыми приборами. Вооружение: 50-мм пушка KwK 38 и два пулемёта MG 34. Боевая масса 20,3 т. Двигатель Maybach HL 120 TRM. Изготовлено 600 единиц (из них 54 в тропическом исполнении Pz.IIIG (trop).
Pz.IIIH — новая конструкция направляющего и ведущего колеса. Дополнительная 30-мм плита на лобовой части корпуса. Гусеницы шириной 400 мм. Изменена кормовая часть башни. Боевая масса 21,6 т. Вооружение и двигатель без изменений. Изготовлено 310 единиц.
Pz.IIIJ — лобовая броня толщиной 50 мм, новый тип установки курсового пулемёта. С декабря 1941 года — 50-мм пушка KwK 39 с длиной ствола в 60 калибров. Изготовлено 2616 единиц (из них 1067 с длинноствольной пушкой).
Pz.IIIL (Sd.Kfz.141/1) — увеличенная толщина брони маски пушки и дополнительная 20-мм броня в лобовой части корпуса. Ряд других мелких усовершенствований. Боевая масса 22,7 т. Габариты: 6412x2920x2510 мм. Двигатель и вооружение, как у Pz.IIIJ последних выпусков. Изготовлено 653 единицы.
