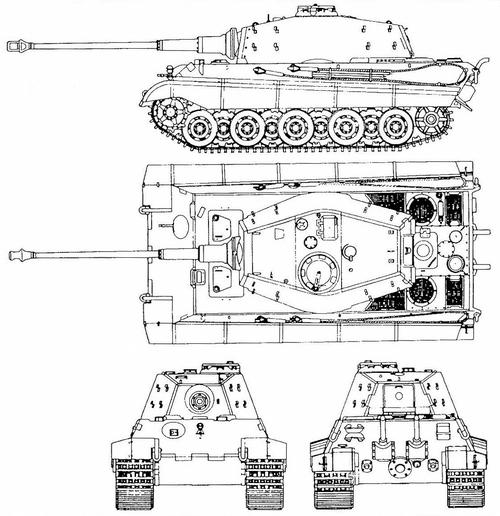

Panzer VIB «Tiger II» (Sd.Kfz.182)
Самый мощный германский тяжёлый танк, принимавший участие во второй мировой войне. Отличался оптимальным соотношением толщин лобовой брони корпуса и башни. На дистанции прямого выстрела подкалиберный снаряд его 88-мм пушки поражал все типы танков воюющих стран.
С октября 1943 по март 1945 года фирмами Henschel и Wegmann изготовлено 487 танков.

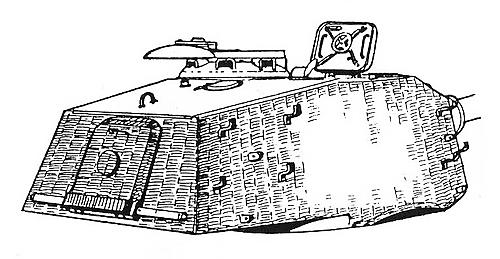

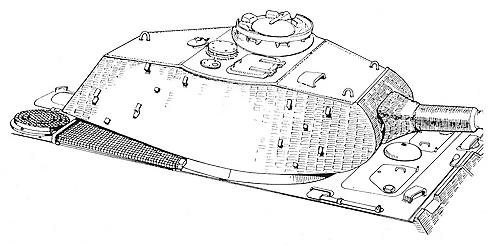

Pz.VIB — единственный выпускавшийся вариант. Первые 50 танков имели башни конструкции «Порше» с лобовой бронёй 107 мм и оборудование для подводного вождения. На остальных машинах устанавливались башни типа «Хеншель». Вместо бинокулярного стали ставить монокулярный
«Тигр II» (или «Королевский тигр») поступал в тяжёлые танковые батальоны вместо Pz.VIE. В некоторых частях на вооружении состояли тот и другой.
На Восточном фронте «Тигр II» впервые был применён 13 августа 1944 года во время атаки на Сташув (Польша, район Сандомирского плацдарма). «Королевские тигры» из 501-го тяжёлого танковою батальона попали в засаду 53-й гвардейской танковой бригады и приданных ей артиллерийских частей усиления (более 200 стволов калибра от 57 до 152 мм). По советским данным, было подбито 24 «тигра», по немецким — 11. Три танка захватили в совершенно исправном состоянии.
Примерно в это же время пошли в бой Pz.VIB и на Западном фронте. 503-й тяжёлый танковый батальон атаковал «шерманы» 148-го королевского танкового полка.
Основным средством борьбы с «Королевскими тиграми» на Западе стала авиация. Только за один день 18 июля 1944 года 503-й батальон бомбили 2100 союзных самолётов.
На 1 марта 1945 года в строю находилось ещё 226 танков «Тигр II».
На базе Pz.VIB отроились самоходно-артиллерийские установки и командирские танки.
БОЕВАЯ МАССА, т: 69,4.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 10 286, ширина — 3755, высота — 3090, клиренс — 485.
ВООРУЖЕНИЕ: 1 пушка KwK 43 калибра 88 мм, 2 пулемёта MG 34.
БОЕКОМПЛЕКТ: 72 артвыстрела, 5850 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 9b.
БРОНИРОВАНИЕ, мм: лоб — 150; борт, корма — 80; крыша, днище — 40; башня — 40–180.
ДВИГАТЕЛЬ: Maybach HL 230 Р45, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 650 л.с. (478 кВт) при 2600 об/мин, рабочий объём 23 095 куб. см.
ТРАНСМИССИЯ: многодисковый главный фрикцион с трением в масляной ванне; безвальная коробка передач (8+4); планетарные механизмы поворота, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: 24 опорных катка в четыре ряда на борт, ведущее колесо переднего расположения со съёмными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная торсионная; в каждой гусенице 96 траков шириной 818 мм.
СКОРОСТЬ МАКС., км/ч: 41,5.
ЗАПАС ХОДА, км: 170.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 35; ширина рва, м — 2,5; высота стенки, м — 0,85; глубина брода, м — 1,6.
СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

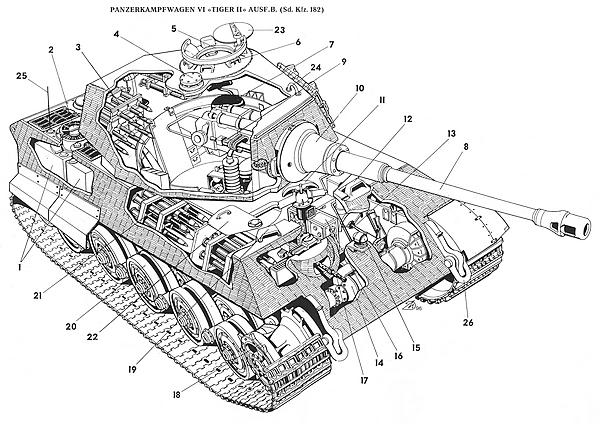

1 — топливные баки, 2 — воздушный фильтр, 3 — укладка 88-мм выстрелов в башне, 4 — вентилятор боевого отделения, 5 — командирская башенка, 6 — перископический прибор наблюдения, 7 — место командира, 8 — 88-мм пушка, 9 — спаренный пулемёт MG 34, 10 — маска пушки, 11 — вентилятор отделения управления, 12 — прибор наблюдения механика-водителя, 13 — штурвал, 14 — трансмиссия, 15 — фара, 16 — радиостанция, 17 — курсовой
САМОХОДНО-АРТИЛЛЕРИЙСКИЕ УСТАНОВКИ
Классификация самоходно-артиллерийских установок вермахта была ещё более сложной, чем танков. Тут присутствовали несколько основных классов САУ: Sturmgesch"utze — штурмовые орудия, Selbstfahrlafetten — самоходные лафеты, Sturmpanzer — штурмовые танки, Panzerj"ager und Jagdpanzer — самоходные противотанковые орудия, истребители танков, Flakpanzer — зенитные самоходные орудия. Неразбериха в классификации усугублялась тем, что машины, относившиеся к одному типу, при модернизации фактически приобретали характерные особенности другого. Так, например, штурмовое орудие StuG III после перевооружения 75-мм длинноствольной пушкой превратилось в классическую противотанковую САУ — Jagdpanzer, в этом качестве и использовалось, хотя до самого конца войны по-прежнему именовалось штурмовым орудием.
Поэтому в литературе германские самоходно-артиллерийские установки часто располагаются так же, как и их базовые шасси — танки, то есть от Pz.I до Pz.VI, что позволяет соблюсти и определённую хронологическую последовательность.

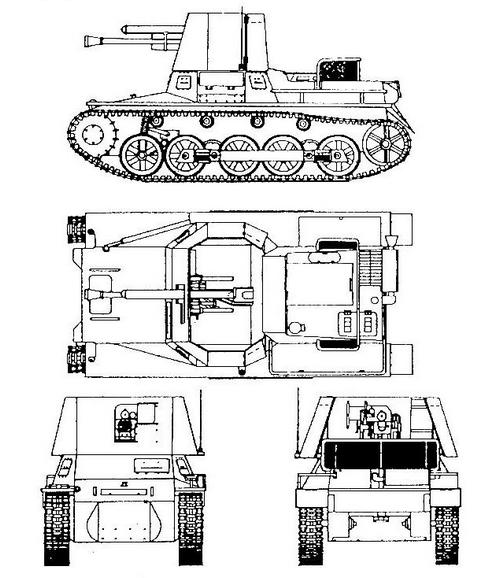

Panzerj"ager I
Первая серийно выпускавшаяся противотанковая самоходно-артиллерийская установка вермахта. Разработана фирмой Alkett в 1939 году на базе лёгкого танка Pz.IB.
Выпускалась весной 1940 года фирмой Alkett, а осенью того же года и зимой 1941 года фирмами Daimler-Benz и Skoda. Всего изготовлено 202 единицы.
4,7 cm Pak (t) auf Pz.Kpfw.I Ausf.B — двигатель, ходовая часть и большая часть корпуса остались без изменений. На месте башни смонтирована трофейная чешская 47-мм противотанковая пушка в защищённой с трёх сторон неподвижной броневой рубке.
Начиная с французской кампании, САУ активно использовалась в боевых действиях, в том числе в Северной Африке (605-й дивизион истребителей танков) и на Восточном фронте. Последние случаи участия этих САУ в боях относятся к концу 1942 года.
БОЕВАЯ МАССА, т: 6,4;
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4420, ширина — 1850, высота — 2250, клиренс — 295.
ВООРУЖЕНИЕ: 1 пушка Pak 38 (t) калибра 47 мм.
БОЕКОМПЛЕКТ: 86 артвыстрелов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.
