Завершая этот раздел, мы бы хотели всячески поощрить читателей к обмену своими испытательными таблицами и результатами тестирования, что также можно сделать через веб-сайт CCTV Labs.
Присылая свои результаты тестирования, вы сможете поделиться ими с читателями журнала CCTV Focus, и это позволит нам всем вместе сравнивать различные телекамеры, цифровые видеорегистраторы и анализировать результаты сравнения.
Более подробно о параметрах, которые можно измерять с помощью испытательной таблицы CCTV Labs, вы можете прочесть в Главе 14.

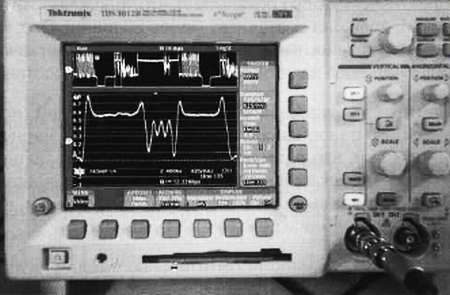

Разрешающая способность тесно связана с полосой пропускания сигнала телекамеры. Эта связь объяснялась
Тестовая диаграмма на обложке книги, которую я подготовил для измерения разрешающей способности и других важных характеристик видеосигнала, может использоваться таким же образом. В разделе «Тестовая таблица для систем видеонаблюдения» вы найдете подробное объяснение других тестов.
Практический опыт показывает, что человеческий глаз с трудом различает разницу в разрешающей способности, если она составляет менее 50 линий. Это не означает, что разрешающая способность не является важным фактором в определении качества телекамеры, просто небольшая разница в разрешении едва заметна, особенно если она меньше 10 % общего числа пикселов.
Цветные телекамеры с одной ПЗС-матрицей (используемые в системах видеонаблюдения) имеют меньшую разрешающую способность, чем черно-белые, из-за деления на три цветовых компонента при том, что размеры этих ПЗС-матриц такие же, как у черно-белых телекамер. Трехматричные цветные телекамеры, используемые в телевещании, могут иметь гораздо более высокое разрешение. Появились телекамеры высокой четкости, где три 1 — дюймовые матрицы дают горизонтальное разрешение, близкое к 1000 ТВЛ.
Отношение сигнал/шум
Отношение сигнал/шум показывает, насколько хорош может быть видеосигнал телекамеры, особенно в условиях низкой освещенности. Шума избежать невозможно, но его можно минимизировать. В основном, он зависит от качества ПЗС-матрицы, электроники и внешних электромагнитных воздействий, но также в сильной степени и от температуры электроники. Металлический корпус телекамеры в значительной степени защищает от внешних электромагнитных воздействий (Строго говоря, внешние электромагнитные воздействия, как правило, являются стационарными процессами, поэтому их нельзя относить к шумам; их и называют наводками или помехами. Прим. ред.).
Источниками шума внутри телекамеры являются как пассивные, так и активные компоненты, поэтому «зашумленность» зависит от их качества, конструкции системы и в сильной степени от температуры. Вот почему, указывая отношение сигнал/шум, производитель должен также указать и температуру, при которой проводились измерения.
Шум в изображении аналогичен по природе шуму в аудиозаписях. На экране зашумленное изображение дает зернистость или снег, а на цветном изображении могут быть цветовые вспышки. Сильно зашумленные видеосигналы бывает трудно синхронизировать, изображение может получиться нечетким, с плохим разрешением. Зашумленное изображение от телекамеры становится еще хуже при уменьшении освещенности объекта, а также при использовании АРУ с большим усилением.
Отношение сигнал/шум выражается в децибелах (дБ).
Децибелы — это относительные единицы. Отношение выражается не в виде абсолютной величины, а в форме логарифма. Причина проста: логарифмы позволяют переводить большие отношения чисел к двух-трехзначным числам, но что более важно, преобразование сигнала (при
Если вычисляется отношение любых двух величин, выраженных в одинаковых единицах, то в результате получаются дБ. Если же считается отношение к какому-то уровню, например, уровень напряжения относительно 1 мВ, то единицы называются дБмВ. Если мощность выражена относительно 1 мкВт, то единица называется дБмкВт.
Общая формула для отношений напряжения и силы тока имеет вид:
S/N = 20lg(Uc/Uш) (41)
Где Uc — напряжение сигнала, Uш — напряжение шума. Значения тока используются, если нужно показать отношение токов.
Если целью сравнения является отношение мощностей, то формула принимает несколько иной вид:
S/N = 10lg(P1/P2) (42)
Мы не будем вдаваться в объяснения по поводу различий (10 и 20), но запомните, что это вытекает из соотношения между напряжением, силой тока и мощностью.
В видеонаблюдении мы используем децибелы, в основном, для вычисления соотношения напряжений, то есть мы будем использовать только первую формулу.
В таблице приведены некоторые значения отношений напряжений (тока) и мощности в дБ. Обратите внимание на разницу между этими двумя величинами. В то время, как разница по напряжению в 3 дБ означает, что значение одного напряжения на 41 % больше сравниваемого значения, то для мощности 3 дБ означают двойное увеличение мощности (100 %-увеличение).
Отношение сигнал/шум ПЗС-телекамеры измеряется не так, как это делается в телевещании или при передаче сигнала. В сигнале телевещания отношение сигнал/шум — это отношение сигнала к шуму, накопленному при передаче сигнала от передатчика к приемнику. Оно определяется как отношение (в дБ) амплитуды сигнала, соответствующего шкале градаций яркости, к среднеквадратическому значению напряжения наложенного случайного шума, измеренного в полосе частот от 10 кГц до 5 МГц. Есть специальные приборы, спроектированные для непосредственного измерения этой величины при использовании сигнала испытательной строки (VITS).
Отношение сигнал/шум ПЗС-телекамеры определяется как отношение сигнала к шуму, производимому матрицей и электроникой телекамеры. Чтобы получить реальное отношение сигнал/шум телекамеры, все внутренние цепи (так или иначе влияющие на сигнал) должны быть отключены, включая гамма-коррекцию, АРУ, электронный затвор и схему компенсации встречной засветки. Температура должна быть на уровне комнатной. Самый простой метод измерения шума в сигнале телекамеры — это использование специального измерителя шума. Это устройство оценивает шум в полосе от 100 кГц до 5 МГц и выводит отношение сигнал/шум прямо в децибелах. Для ПЗС-телекамер в видеонаблюдении отношение сигнал/шум более 48 дБ считается хорошим.
