Следует помнить, что изменение отношения сигнал/шум на 3 дБ означает примерно 30-процентное уменьшение шума, так как уровень видеосигнала не меняется. И при сравнении телекамеры, у которой сигнал/шум равен 48 дБ, с телекамерой, у которой, например, эта величина равна 51 дБ, последняя даст значительно лучшее изображение, что будет особенно заметно при низких уровнях освещенности. Говоря об отношении сигнал/шум, мы всегда полагаем, что АРУ отключена.
Если не допускать значительного нагрева телекамеры, то шум будет меньше.
Для сравнения приведем такую величину: ПЗС-телекамеры в телевещании имеют отношение сигнал/шум более 56 дБ, что чрезвычайно хорошо для аналогового видеосигнала.
Эффективное охлаждение телекамеры значительно
Для специфических сфер применения используются телекамеры, у которых блок с ПЗС-матрицей имеет возможность подключения охладителя. Некоторые модели, наподобие той, которая изображена на иллюстрации, используют охлаждающие элементы Пельтье, для того чтобы постоянно поддерживать температуру ПЗС-матрицы на уровне 5 °C, что снижает шум до 1/8 от величины шума при комнатной температуре. Поэтому необходимо отметить, что если в системе видеонаблюдения не используются качественные телекамеры, то их перегрев может очень сильно повлиять на качество изображения.

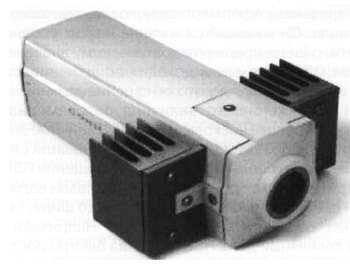

Рис. 5.43. Телекамера с охлаждающим элементом Пельтье, который поддерживает рабочую температуру ПЗС-матрицы около 5 °C и снижает шумы на 85 %.
Динамический диапазон ПЗС-матрицы
Динамический диапазон нечасто упоминается в технических характеристиках телекамер систем видеонаблюдения. Однако, это очень важная деталь, характеризующая эффективность камеры.
Динамический диапазон ПЗС-матрицы определяется как максимальный сигнал накопления (насыщенная экспозиция), деленный на общее среднеквадратическое значение шума эквивалентной экспозиции. Динамический диапазон аналогичен отношению сигнал/шум, но относится только к динамике ПЗС-матрицы при обработке темных и ярких объектов в пределах одной сцены.
Отношение сигнал/шум относится к полному сигналу, включая электронные схемы телекамеры, и выражается в дБ, а динамический диапазон — это отношение, не логарифм. Это число показывает световой диапазон, обрабатываемый ПЗС-матрицей, только этот диапазон выражается не в фотометрических единицах, а в значениях сформированного электрического сигнала. Он начинается с очень низких уровней света, равных среднеквадратическому значению шума ПЗС-матрицы и доходит до уровня насыщенности. Поскольку это отношение двух значений напряжения, то величина безразмерная, обычно порядка нескольких тысяч. Типичные значения лежат между 1000 и 100000. Внешний свет может легко превысить уровень насыщения ПЗС-матрицы, так как динамический диапазон вариаций света в уличных условиях гораздо шире, чем может обработать ПЗС-матрица. Например, в ясный солнечный день ПЗС-матрица быстро достигает насыщения, особенно если телекамера не имеет АРУ, автодиафрагму или электронный затвор. Автодиафрагма оптически блокирует избыточный свет и снижает его до верхнего уровня ПЗС-матрицы, в то время как электронный затвор делает то же, электронным образом снижая время экспозиции матрицы (которое в нормальных условиях составляет 1/50 с для сигнала CCIR/PAL и 1/60 с для EIA/NTSC).

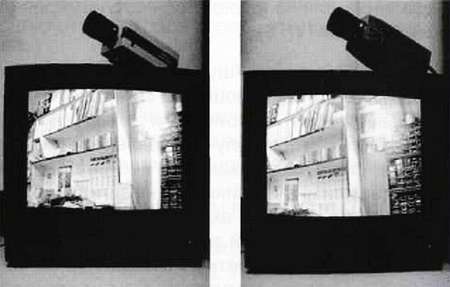

Рис. 5.44. Слева телекамера дает заметный
Когда достигается уровень насыщения при экспозиции ПЗС-матрицы (1/50 с в PAL и 1/60 с в NTSC), может проявиться эффект «заплывания» (blooming), когда избыточный свет насыщает не только те элементы изображения (пикселы), на которые он падает, но и соседние тоже. В результате у телекамеры снижается разрешающая способность и детальная информация в ярких зонах. Чтобы решить эту проблему, во многих ПЗС-матрицах была разработана специальная секция (anti-blooming). Эта секция ограничивает количество зарядов, которые могут собираться на каждом пикселе.
Если эта секция спроецирована нормально, ни один пиксел не может аккумулировать больший заряд, чем могут передать сдвиговые регистры. Итак, даже если динамический диапазон такого сигнала ограничен, детали в ярких областях изображения не теряются. Это может оказаться чрезвычайно важным в сложных условиях освещения: если телекамера «смотрит» на свет фар автомобиля или ведется наблюдение в коридорах на фоне яркого света.
Некоторые изготовители телекамер (вроде Plettac) разработали специальную схему, которая блокирует перенасыщенные зоны на этапе цифровой обработки сигнала. Схема АРУ видеосигнала «не замечает» слишком ярких зон и не использует их в качестве белых пиковых опорных точек, вместо этого берутся более низкие значения, благодаря чему детали в темных зонах становятся более различимы.
Другие фирмы, вроде Panasonic, запатентовали новые методы работы ПЗС-матриц, вместо экспозиции одного поля в каждый период (1/50 с в PAL и 1/60 с в NTSC) за этот период проводится две экспозиции. Одна — очень короткое время, обычно порядка 1/1000 с, другая — нормальное время, которое зависит от количества света.
Затем две экспозиции комбинируются в одно поле, так что яркие зоны экспонируются более короткое время и дают детали в ярком, а более темные области экспонируются дольше, что позволяет получить детали в темной части изображения, суммарный эффект — увеличение динамического диапазона телекамеры в 40 раз (как утверждает Panasonic).
Рис. 5.45. Супердинамический эффект в телекамерах Panasonic
Следует упомянуть, что кроме конструкции самой ПЗС-матрицы важную роль для ее динамического диапазона, как и для отношения сигнал/шум, играет температура. Более низкие температуры дают меньший уровень шума в любом электронном устройстве, так что динамический диапазон увеличится. В научных исследованиях, где нежелателен любой, даже ничтожно малый, шум, используются специально охлажденные ПЗС-головки, а рабочая температура ПЗС-матрицы сохраняется в пределах ниже -50 °C. Для таких приложений выпускаются телекамеры с ПЗС-блоком со средствами подсоединения охлаждающего агента.
Итак, следует помнить, если в системах видеонаблюдения мы не используем телекамеры хорошего качества, то температура может сыграть существенную роль в снижении качества изображения. Таким образом, очень важно сохранять температуру корпуса телекамеры как можно более низкой.
Рис. 5.46. Затемнение пикового света в телекамерах фирмы Plettac
