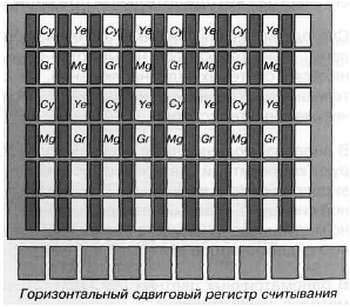

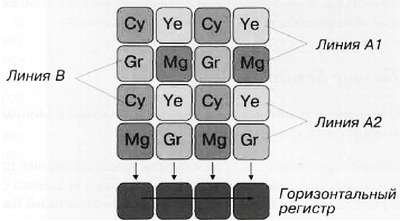

цветоразностный сигнал получается из значений по линии А2:
В — Y = [Gr + Ye) — (Mg + Су)] = (2В — Gr) (45)
Итак, эти два сигнала вместе с яркостным замешиваются в композитный видеосигнал и представляют цветной видеосигнал стандарта PAL (или NTSC).
Новые разработки постоянно совершенствуют технологию получения изображения (ПЗС и КМОП), и хотя бы одну из них следует упомянуть в этом разделе. Компания Foveon создала многослойный одноматричный фотоприемник, в котором разделение цветов происходит не фильтрами на разных ячейках матрицы, а за счет специальной многослойной технологии, где цвета разделяются по мере проникновения в одну и ту же ячейку. В результате достигается лучшая цветопередача и более высокая разрешающая способность. Сейчас уже
Баланс белого
От цветной телекамеры кроме разрешения и минимальной освещенности, мы требуем хорошей и точной цветопередачи.
Первые цветные ПЗС-телекамеры имели внешние датчики для определения цвета объекта (обычно устанавливаемые на телекамеру сверху), и оценка света этим датчиком влияла на процесс цветовой обработки. Это называлось автоматический баланс белого (automatic white balance, AWB), но из-за разницы в углах обзора у датчика и объектива, устройство не отличалось большой точностью. В современных телекамерах автоматический баланс белого осуществляется через объектив (TTL-AWB, through-the-lens).
Начальная калибровка телекамеры производится путем экспонирования ПЗС-матрицы при включенном питании. Для этого перед телекамерой кладут лист белой бумаги и затем камеру включают. При этом корректировочные коэффициенты запоминаются в памяти телекамеры и затем используются для модификации всех остальных цветов. Этот процесс в значительной степени зависит от цветовой температуры источников света в зоне установки телекамеры.
Многие телекамеры снабжены кнопкой перезагрузки AWB без отключения камеры. Насколько хороша эта корректировка, зависит от самой ПЗС-матрицы и конструкции схемы баланса белого.

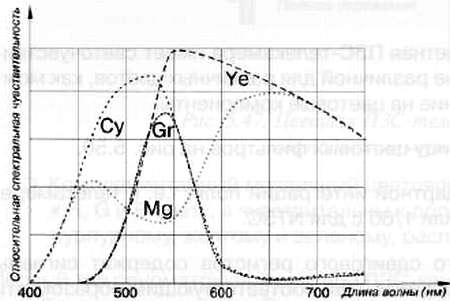

Рис. 5.51. Спектральная чувствительность цветной телекамеры с ПЗС-матрицей с мозаичным ПЗС-филътром Cy-Mg-Gr-Ye
Большинство современных телекамер имеют AWB, но все-таки еще можно встретить модели с ручной настройкой баланса белого (manual white balance, MWB). В MWB-телекамерах всего две настройки (выбираемых переключателем): в помещении и вне помещения. Первый режим обычно устанавливается для источников света с цветовой температурой порядка 2800° К — 3200° К, а наружный режим — для температур 5600° К — 6500° К. Это соответствует средним условиям освещенности внутри помещений и на улице.
В некоторых простых телекамерах имеются регулировки, с помощью которых можно настраивать телекамеру. Но если у вас нет образцовой камеры, направленной на ту же сцену, установка цветового баланса может оказаться делом непростым. Задача особо усложняется, если несколько телекамер подсоединены к одному видеокоммутатору, видеоквадратору (разделителю экрана) или видеомультиплексору.
Цветные телекамеры новых моделей кроме AWB снабжены механизмом автоматического отслеживания баланса белого (automatic tracking white balance, ATWB), который непрерывно настраивает (отслеживает) цветовой баланс при изменении положения телекамеры или освещенности. Это особенно удобно для телекамер, установленных на поворотном устройстве, а также для зон со смешанным освещением (естественным и искусственным). В системах видеонаблюдения, где используется поворотное устройство, обзор телекамеры может попадать в зоны с источниками различной цветовой температуры, например, с одной стороны — внутренний (в помещении) свет от ламп накаливания, а с другой — уличный естественный свет. Устройство ATWB динамически отслеживает цветовую температуру источников света в процессе панорамирования. Так что если у вас нет ATWB-телекамеры, то будьте очень внимательны к световым условиями в поле зрения телекамеры, принимая во внимание не только интенсивность,
И наконец, как уже упоминалось выше, не забудьте учесть цветовую температуру экрана видеомонитора. Большинство цветных кинескопов характеризуются температурой 6500° К, но некоторые могут иметь более высокую (9300° К) или низкую (5600° К) цветовую температуру.
Рис. 5.52. Настройка баланса белого может осуществляться вручную или автоматически
Рис. 5.53. Точность цветопередачи можно проверить с помощью вектороскопа
Технологии ПЗС уже около 30 лет. ПЗС-устройства вступили в пору зрелости и дают прекрасные изображения с низким уровнем шума. Хотя принципы работы ПЗС-матриц основаны на МОП-электронике (металл-окисел-полупроводник), но для изготовления ПЗС-матриц требуется особая кремниевая технология и специализированные линии производства.
Использовать ПЗС-процесс для интеграции других функций телекамеры — формирователей тактовых импульсов, логических схем синхронизации, обработки сигнала и пр. — было бы реальным решением с технической точки зрения, но не с экономической. Обычно эти функции реализованы в других микросхемах. Таким образом, большинство ПЗС-телекамер состоит из нескольких микросхем.
Кроме этой проблемы — интеграции всех электронных схем телекамеры в отдельную микросхему — есть еще одна: ахиллесовой пятой ПЗС-устройств является потребность в тактовом генераторе.
Для успешного функционирования важна амплитуда, и форма сигнала тактового генератора критична. Генерация импульсов необходимого размаха и формы обычно входит в задачу специализированной микросхемы, формирователя тактовых импульсов, а это приводит к двум серьезным затруднениям: несколько нестандартных напряжений питания и высокое энергопотребление. Если у пользователя имеется один вход подключения питания, то придется использовать несколько внутренних регуляторов для выполнения требований к электропитанию.
За последние несколько лет на рынке появилось фоточувствительное устройство нового типа — КМОП-чип (комплементарная МОП-ИС, КМОП-ИС).
КМОП-матрицы изготавливаются на базе стандартной КМОП-технологии, опираясь на так называемую VLSI-технологию (Very Large Scale Integration — сверхвысокий уровень интеграции). Это гораздо более дешевый и стандартизованный метод производства микросхем, чем ПЗС-технология.
Рис. 5.54. Цветная однокристальная КМОП-телекамера
Основное преимущество КМОП-телекамер в сравнении с ПЗС — это высокий уровень интеграции, который достигается за счет фактической реализации всех функций электроники телекамеры на одной ИС. КМОП-технология для этого идеальна: логическая схема синхронизации, контроль экспозиции и аналого-цифровой преобразователь могут быть совмещены с матрицей, образуя завершенную однокристальную телекамеру.
КМОП-фотоприемник «чувствует» свет так же, как и ПЗС, но дальше все происходит иначе. Зарядовые пакеты не переносятся, а на ранней стадии обнаруживаются высокочувствительными усилителями зарядов на КМОП-транзисторах. В некоторых КМОП-матрицах усилители находятся поверх каждой колонки пикселов — сами пикселы содержат только один транзистор, который используется как шлюз, подключая содержимое пиксела к усилителю. Эти пассивные пиксельные КМОП-матрицы работают наподобие аналоговой DRAM-памяти (динамического ОЗУ).
