Цветное телевидение — это очень сложная наука. Основная концепция цветного телевидения, как уже говорилось, заключена в комбинировании трех основных цветов: красного, зеленого, синего.
Цветовое смешение происходит в нашем глазу, когда мы смотрим на экран видеомонитора с некоторого расстояния. Дискретные цветные элементы (R, G и В) столь малы, что на самом деле мы видим результирующий цвет, получившийся в результате аддитивного смешения трех компонент.
Как мы говорили выше, это называется аддитивным смешением, в противоположность субтрактивному,
Большинство цветных телекамер в телевещании имеют три ПЗС-матрицы, каждая получает свою компоненту цвета. Разделение белого цвета на компоненты R, G и В производится специальной оптической светоделительной призмой, устанавливаемой между объективом и ПЗС-матрицами.
Светоделительная призма — это очень дорогой и точный оптический блок с дихроическими зеркалами. Такие телекамеры называются трехматричными цветными телекамерами и нечасто применяются в системах видеонаблюдения, так как они значительно более дорогие, чем одноматричные телекамеры. Однако они имеют очень высокую разрешающую способность и превосходные технические характеристики.
В видеонаблюдении чаще всего используются одноматричные цветные телекамеры. Они формируют композитный цветной видеосигнал, известный как CVBS. В главе 4 мы уже обсуждали цветной видеосигнал (см. уравнение (35)); три компоненты видеосигнала, входящие в состав CVBS: яркостной сигнал (Y), красный цветоразностный (V = R-Y) и синий цветоразностный (U = B-Y). Они квадратурно модулированы и вместе с яркостным образуют композитный цветной видеосигнал. Затем в цветном видеомониторе эти компоненты обрабатываются и получаются первичные сигналы R, G и В.
В одноматричных цветных ПЗС-телекамерах цветоделение может производиться одним из двух методов фильтрации:
— Фильтр полос RGB, где три вертикальные пиксельные колонки (полоски) расположены рядом друг с другом: красная, зеленая, синяя.
— Комплементарный мозаичный цветовой фильтр, где пикселы ПЗС-матрицы не чувствительны к R, G и В цвету, а чувствительны к дополнительным (комплементарным) цветам — голубому, пурпурному, желтому и зеленому, расположенным в виде мозаики.

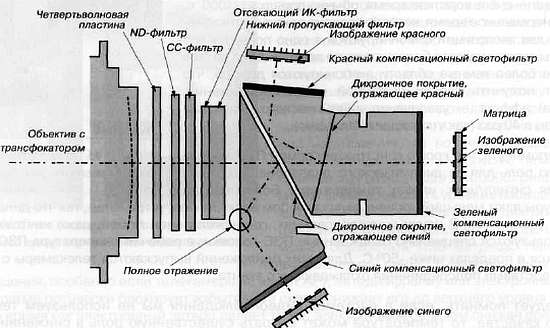

< image l:href="#"/>Рис. 5.47. Цветная ПЗС-телекамера с тремя матрицами использует светоделителъную призму для разделения цветов
Первый тип одноматричной цветной ПЗС-камеры дает очень хорошее цветовоспроизведение и требует более простых схем. Однако, такие матрицы «страдают» очень низкой разрешающей способностью по горизонтали, обычно порядка 50 % от общего числа пикселов в горизонтальном направлении матрицы. Что касается разрешающей способности по вертикали, то она определяется полным числом пикселов по вертикали. Подобный тип телекамер формирует цветные сигналы RGB.
Мозаичная одноматричная цветная ПЗС-телекамера требует более сложной электроники и может отставать по качеству цветопередачи в сравнении с RGB моделями (ведь цветовые преобразования должны относиться к компонентам Су, Ye, Mg, Gr), но дает гораздо
Рис. 5.48. Фильтр полос RGB одноцветной ПЗС-матрицы
Рис. 5.49. Комплементарный (Су, Ye, Mg, Gr) мозаичный фильтр одноцветной ПЗС-матрицы
Поскольку последние наиболее распространены в видеонаблюдении, мы уделим немного больше места этому вопросу и объясним, как цветовые компоненты преобразуются в композитный цветной видеосигнал.
Мозаичный фильтр, обычно называемый матрицей цветовых фильтров (CFA, Color Filter Array), разделяет свет на голубой, пурпурный, желтый и зеленый компоненты. Как уже упоминалось, эти цвета являются дополнительными. И на практике этот тип одноматричных ПЗС-телекамер использует цветовые компоненты Су, Ye, Mg и Gr для создания сигнала яркости Y и цветоразностных сигналов V = R-Yn U = B-Y
Следует отметить (для ясности), что одноматричная цветная ПЗС-телекамера имеет светочувствительные пикселы одинаковой кремниевой структуры, не различной для различных цветов, как можно подумать. Именно CFA-фильтр разделяет изображение на цветовые компоненты.
Чтобы понять, как это происходит, посмотрите на матрицу цветовых фильтров на рис. 5.50.
Рис. 5.50. Матрица цветовых фильтров (CFA) цветной одноматричной ПЗС-телекамеры
Такой тип CFA-фильтра относится к телекамере стандартной интеграции поля, т. е. к телекамере, время экспозиции которой составляет 1/50 с для PAL или 1/60 с для NTSC.
Как видно из схемы, четыре ячейки горизонтального сдвигового регистра содержат сигналы (Gr+Cy), (Mg+Ye), (Gr+Cy) и (Mg+Ye) соответственно. Обрабатывая соответствующим образом эти четыре сигнала, мы можем получить три компонента композитного цветного видеосигнала: яркостной (Y), красный цветоразностный сигнал (R-Y) и синий цветоразностный сигнал (B-Y).
Во-первых, сигнал яркости получается из соотношения:
7 = 1/2 [(Gr + Су) + (Mg + Ye)] = 1/2 (2В + 3G + 2R) (43)
Приведенное выше соотношение показывает, как получается сигнал яркости в цветных одноматричных ПЗС-камерах с любым типом фильтрации (как с мозаичным типом фильтра, так и с фильтром полос RGB).
Красный цветоразностный сигнал получается по линии А1:
R — Y = [Mg + Ye) — (Gr + Су)] = (2R — Gr) Синий (44)
