Широко налажено производство дымового пожарного извещателя ИП-212-41. Изделие имеет небольшие габариты, современный дизайн, высокую чувствительность. Особый алгоритм работы, цифровая обработка информации и помехоустойчивость придают дополнительную надежность этому прибору (рис. 121).
Рис. 121. ИП-212-41.
Безопасность телефонных линий
Руководители различных организаций, предприниматели и другие деловые люди не обходятся без телефона. Довольно часто они общаются,
Однако следует отметить, что сегодня на рынке технических средств можно увидеть множество типов устройств перехвата телефонный сообщений как отечественных, так и зарубежных фирм-производителей.
Существует шесть основных зон прослушивания в телефонной линии связи. К ним относятся:
– телефонный аппарат;
– линия телефонного аппарата, включая распределительную коробку;
– кабельная зона;
– АТС;
– многоканальный кабель;
– радиоканал.
Схема телефонной линии связи с зонами прослушивания приведена на рис. 122.

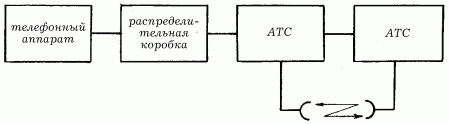

Рис. 122. Схема телефонной линии связи.
Легче всего подключиться в первых трех зонах. Для прослушивания чаще всего используют параллельный аппарат.
В кабельной зоне подключение более затруднено, так как для этого нужно проникнуть в систему телефонных коммуникаций, состоящую из труб с проложенными внутри них кабелями, и выбрать нужную пару среди множества других.
Телефонные радиоретрансляторы – это радиоудлинители для передачи телефонных разговоров по радиоканалам.
Закладки, установленные в телефонах, автоматически включаются при поднятии телефонной трубки и передают сведения на пункт перехвата и записи. Радиопередатчик получает питание от напряжения телефонной сети. Из-за отсутствия батареек и микрофона в ретрансляторе он может быть небольшим по размеру. К недостаткам этих устройств можно отнести то, что их легко обнаружить по радиоизлучению, поэтому для снижения вероятности их обнаружения мощность излучения передатчика, установленного на телефонной линии, уменьшают.
Мощный ретранслятор устанавливают в отдельном помещении. Он переизлучает сигнал в зашифрованном виде.
Радиоретрансляторы могут быть выполнены в виде конденсаторов, фильтров, реле и других стандартных узлов и элементов, входящих в состав телефонной аппаратуры.
Для прослушивания телефонной линии возможно использование телефона с радиоудлинителем, состоящим из двух радиостанций. Первая располагается в трубке, вторая – в телефонном аппарате. Приемник настраивают на нужную частоту.
С помощью телефонной линии можно прослушивать и помещения. Для этого используют специальные устройства. Схема возможного прослушивания помещений по телефонной линии приведена ниже (рис. 123).

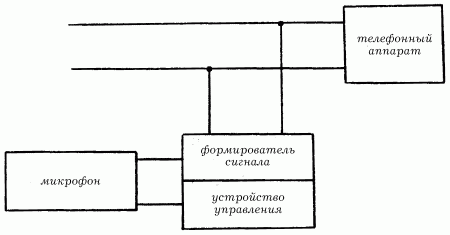

Рис. 123. Схема прослушивания помещений по телефонной линии.
Принципы работы такого устройства следующие: набирается номер абонента. Первые два гудка поглощаются устройством, то есть телефон не звонит. Трубка кладется на

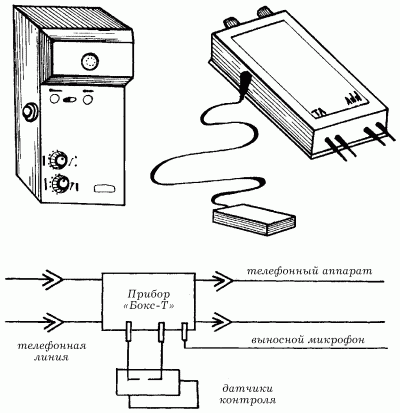

Рис. 124. Устройство «Бокс-Т».
«Бокс-Т» способен контролировать помещение по телефону на любом расстоянии.
Также существуют беззаходовые системы передачи акустической информации по телефонным линиям, делающие возможным прослушивание помещений без установки какого-либо дополнительного оборудования.
Независимо от того, каким родом деятельности занимается человек, например, является ли он руководителем крупного предприятия или коммерческого банка, ему наверняка будет интересно узнать, каким образом может происходить утечка информации и как можно от нее защититься.
Телефон давно стал неотъемлемой частью жизни человека, по телефонным линиям идут потоки разнообразной информации, и именно поэтому важно защищать их от использования во вред. Телефонный аппарат и линия связи АТС являются главными каналами утечки информации.
1. В конструкцию телефона вносятся изменения для передачи информации или устанавливается специальная аппаратура с высокочастотным излучением в широкой полосе частот, промодулированным звуковым сигналом, служащим каналом утечки информации.
2. Учитываются недостатки конструкций телефонных аппаратов и используются для получения информации.
3. Оказывается внешнее воздействие на телефон, в результате чего происходит утечка информации.
Защита звонковой цепи. Канал утечки информации может возникнуть из-за электроакустического преобразования. При разговоре в помещении акустические колебания воздействуют на маятник звонка, соединенного с якорем электромагнитного реле. Звуковые сигналы передаются якорю, и он совершает микроколебания. Далее колебания сообщаются якорным пластинам в электромагнитном поле катушек, вследствие чего возникают микротоки, промодулированные звуком. Амплитуда ЭДС, наводимая в линии, в некоторых типах телефонных аппаратов может достигать нескольких милливольт.
Для приема используется низкочастотный усилитель с диапазоном 300–3500 Гц, который подключается к абонентской линии. Для защиты звонковой цепи применяют устройство со схемой, изображенной на рис. 125.

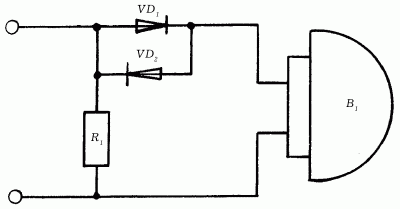

Рис. 125. Схема защиты звонковой цепи: VD1 и VD2 – кремниевые диоды; В1 – телефонный аппарат; R1 – резистор.
Кремниевые диоды подключаются встречно-параллельно к цепи звонка телефонного аппарата В1. Образуется зона нечувствительности для микро-ЭДС, объясняемая тем, что в интервале 0–0,65 В диод обладает большим внутренним сопротивлением. Поэтому низкочастотные токи, наводимые в схеме аппарата, не пройдут в линию. В то же время звуковой сигнал абонента и напряжение вызова свободно проходят через диоды, так как их амплитуда превышает порог открывания диодов VDl, VD2. Резистор R1 является дополнительным шумящим элементом. Подобная схема, включенная последовательно в линию связи, подавляет микроЭДС катушки на 40–50 дБ (децибел).
