На приемник поступает часть отраженного сигнала, потом он усиливается до определенного уровня, делающего возможным работу смесителя. Затем для сравнения сигнал поступает из блока излучателя на другой вход смесителя. Если он встречает на своем пути движущийся объект, то сигнал, поступающий на схему, изменяет свою частоту на ту величину, которая определяется скоростью движения объекта.
Если же ультразвук, исходящий от передатчика, не отражается от движущихся объектов, то на оба входа смесителя поступают сигналы одинаковой частоты.
В охранных сигнализациях используют в качестве

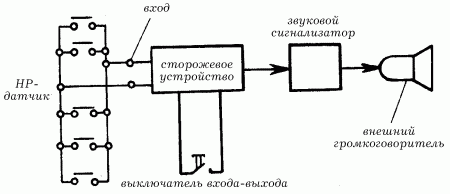

Рис. 116. Охранная сигнализация с нормально разомкнутыми датчиками.
Все датчики подключены друг другу параллельно, сигнализация срабатывает при замыкании одного или нескольких контактов.
Существуют охранные устройства, работающие также с нормально замкнутыми (НЗ) контактами датчиков. В этом случае они последовательно соединены друг с другом. При размыкании одного из датчиков срабатывает сигнал тревоги (рис. 117).

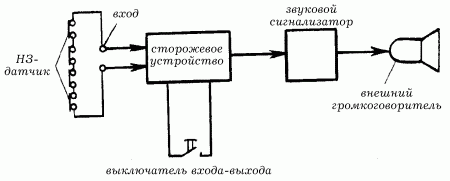

Рис. 117. Охранная сигнализация с нормально замкнутыми датчиками.
Многоканальные охранные сигнализации функционируют как с НР-датчиками, так и с НЗ-датчиками. Сирена включается в том случае, если один из них меняет свое нормальное положение (рис. 118).

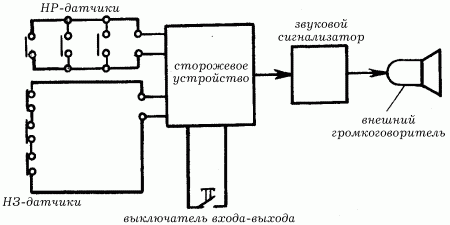

Рис. 118. Многоканальная охранная сигнализация.
Отечественный рынок ОПС в настоящее время наполнен многочисленными охранными средствами как российских, так и зарубежных производителей.
Все они успешно осваивают и внедряют в производство передовые технологии, которые позволяют выпускать высококачественную продукцию.
Из отечественных производителей в первую очередь следует отметить крупные предприятия электронной промышленности, специализирующиеся на выпуске оборудования и аппаратуры оборонного назначения. Охранные системы изготавливаются с использованием совершеннейших технологических средств, проверенных и отработанных в производстве военной техники. Большое значение имеет наличие квалифицированного персонала.
Сейчас предприятия электронной промышленности вынуждены бороться с огромной конкуренцией в лице отечественных коммерческих фирм-производителей, которые также выпускают охранные технические средства.
Это одна из причин, по которой в рамках одного предприятия объединяются разработчики, конструкторы и технологи, делающие возможным сокращение времени, начиная от разработки и заканчивая внедрением изделия в производство.
Большой объем производства даже при использовании импортных комплектующих позволяет некоторым предприятиям устанавливать конкурентно способные цены и в то же время учитывать все требования покупателей (заказчиков), предъявляемые к охранным системам.
В 1988 году в нашей стране было начато серийное производство охранно-пожарной сигнализации «Рубин-6», признанной самым надежным и массовым средством

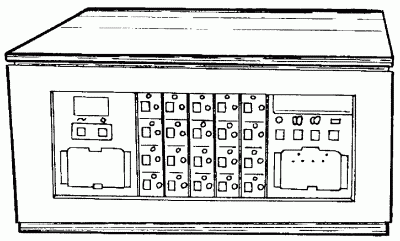

Рис. 119. «Рубин-6».
В настоящее время освоение и внедрение передовых технологий позволило увеличить надежность изделий и продлить их гарантийный срок. Одними из последних разработок являются ПКОП «Рубин-2» и «Аргус-4» (рис. 120), которые осуществляют круглосуточное наблюдение за состоянием линий охранной и пожарной сигнализации, подают сигнал тревоги в случае пожара или проникновения на охраняемый объект, передают сообщение об этом в центр охраны.

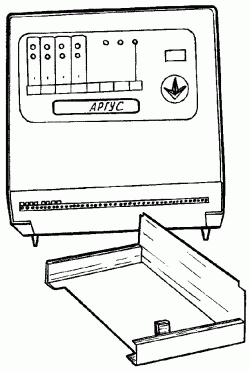

Рис. 120. «Аргус-4».
Приборы защищены от несанкционированного вмешательства в их систему специальной антисаботажной линией.
«Аргус-4» позволяет работать с любыми датчиками и сигнализаторами. Имеет резервное питание, при автоматическом переключении на которое не срабатывает ложный тревожный сигнал.
Каждый из шлейфов имеет возможность работать по любому из двух алгоритмов – без права (БПО) или с правом подключения (СПО) дежурного оператора. Прибор может работать в режиме «Самоохрана» с задержкой включения первого шлейфа сигнализации на 60 секунд. Система обеспечивает раздельную индикацию состояний «Тревога» и «Неисправность». Выходы САУ допускают прямое управление нагрузкой до 50 мА при напряжении до 24 В. Питание нагрузки осуществляется от внешнего источника постоянного тока.
Небольшие габариты «Аргуса-4» (330 х 85 х 320 мм) позволяют применять его не только для охраны промышленных предприятий, но и для небольших учреждений, офисов, частных домов и т. д.
В России каждый год проводятся различные выставки технических средств безопасности. Наиболее известной из таких выставок MIPS является «Охрана, безопасность и противопожарная защита» (г. Москва), в которой принимают участие отечественные фирмы-производители, а также представители компаний из США, Японии, Англии, Израиля, Германии и других стран.
Выставки охватывают практически весь отечественный рынок систем безопасности. В период их проведения, как правило, намечаются тенденции и перспективы развития в этой области.
Ознакомиться с последними достижениями электронной техники можно, не только посетив выставку, но и приобретя многочисленные справочники и каталоги производителей и поставщиков средств защиты. Надо сказать, что в последнее время в нашей стране значительно расширился спектр периодических изданий, освещающих проблемы безопасности.
Сегодня на многих крупных и средних объектах для охраны все чаще стали использовать комплексные системы безопасности.
В нашей стране есть серийные производители и поставщики сертифицированного оборудования для систем противопожарной безопасности, производители монтажных работ по установке комплексных систем безопасности (системы пожаротушения, пожарной и охранно-пожарной сигнализации, видеонаблюдения, локальных компьютерных сетей) на базе сертифицированного отечественного и импортного оборудования.
