– коммутационный узел с замыкающим контактом (выключатель).
– коммутационный узел с размыкающим контактом (выключатель на размыкание).
– выключатель однополюсный на два направления.
– выключатели, контакты которых не фиксируются, то есть после устранения действующей на них силы они возвращаются
– коробка разветвительная.
– щит, пункт распределительный.
– щиток групповой рабочего освещения.
– щиток групповой аварийного освещения.
– линия прохождения электропроводки.
– линия напряжения на 42 В.
– траншея кабельная.
– электропроводка на тросе.
– прокладка электропроводки в металлических трубах.
– прокладка электропроводки в пластмассовых трубах.
– прокладка проводки в металлорукавах.
– прокладка электропроводки на изоляторах.
– скрытая проводка.
– микрофоны.
– электрический звонок.
– установочные данные для светильника, где а – мощность устанавливаемых в светильнике ламп (Вт), б – высота расположения над полом (м).
– постоянный резистор, числом обозначают номинальное сопротивление в омах; после числа может стоять буквенный символ: «к», обозначающий приставку «кило»; «М» – «мега».
– регулируемый (переменный) резистор.
– конденсатор постоянной емкости в пикофарадах, номинальное значение которой указывают над графическим обозначением; после числа может стоять буквенный символ «мк», обозначающий «микрофарад»; полярность включения конденсатора обозначается значком «+», изображаемым у той обкладки, которая обозначает анод.
– катушки индуктивности и дроссели (число полуокружностей равно четырем).
– трансформаторы (число
– реле; внутри символа обмотки реле могут быть указаны: сопротивление постоянному току; число обмоток (две обмотки – две наклонные линии). Если необходимо указать: назначение реле (I> – реле максимального тока, U< – реле минимального напряжения); род тока (– переменный, I – постоянный), выдержку времени при срабатывании (крест из наклонных линий) или отпускании (наклонная линия), то длину прямоугольника увеличивают влево, отделяют левую часть чертой и обозначения дополнительных характеристик размещают за отделительной чертой (с левой стороны).
– полупроводниковый диод.
– полупроводниковый транзистор.
– телефоны, громкоговорители.
– антенна.
– антенна с заземлением.
– антенна без заземления с противовесом – большим числом проводов, натянутых на небольшой высоте над поверхностью земли.
– автономный источник питания.
– батарея автономных источников питания.
– батарея автономных источников питания, имеющая ответвления.

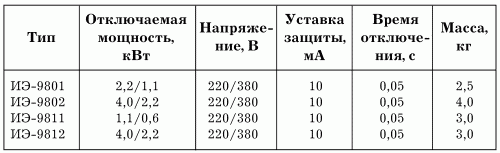

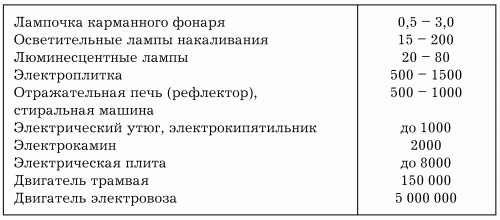

Защитно-отключающие устройства предназначены для защиты от поражения током людей, работающих с электроустановками переменного тока. В настоящее время разработано большое количество схем защитного отключения. Технические характеристики некоторых устройств, применяемых в сетях с заземленной нейтралью, приведены в табл. 12.
В сетях с заземленной и изолированной нейтралью можно применять защитно-отключающие устройства типа ЗОУП-25, рассчитанные на ток потребителя до 25 А при напряжении 380 В; уставка защиты – 10 мА, время отключения – 0,05 с, масса – 4,5 кг. При работе с электроинструментами однофазного тока общей мощностью 0,5 кВт при 220 В применяют защитно-отключающие устройства ЗОУ-1. Для электросварки наиболее перспективно устройство типа УСНТ-4.

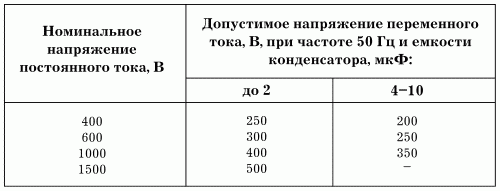

При включении трехфазного двигателя в однофазную сеть при помощи конденсаторов необходимо учитывать, что номинальное напряжение конденсаторов типов КБГ-МН и БГТ дается для их работы на постоянном токе. При работе же их на переменном токе величина допустимого напряжения не должна превышать значений, указанных в табл. 13.
Если трехфазный двигатель включен в однофазную сеть по схеме (см. на рис. 98, б), то пусковой момент будет почти вдвое меньше, чем при включении по другой схеме (см. рис. 98, а). Для изменения направления движения ротора (реверсирования) электродвигателя, включенного по схеме (см. рис. 98, б), необходимо поменять местами выводы С2 и С5 пусковой обмотки. Перед реверсированием двигатель необходимо отключить от сети.
